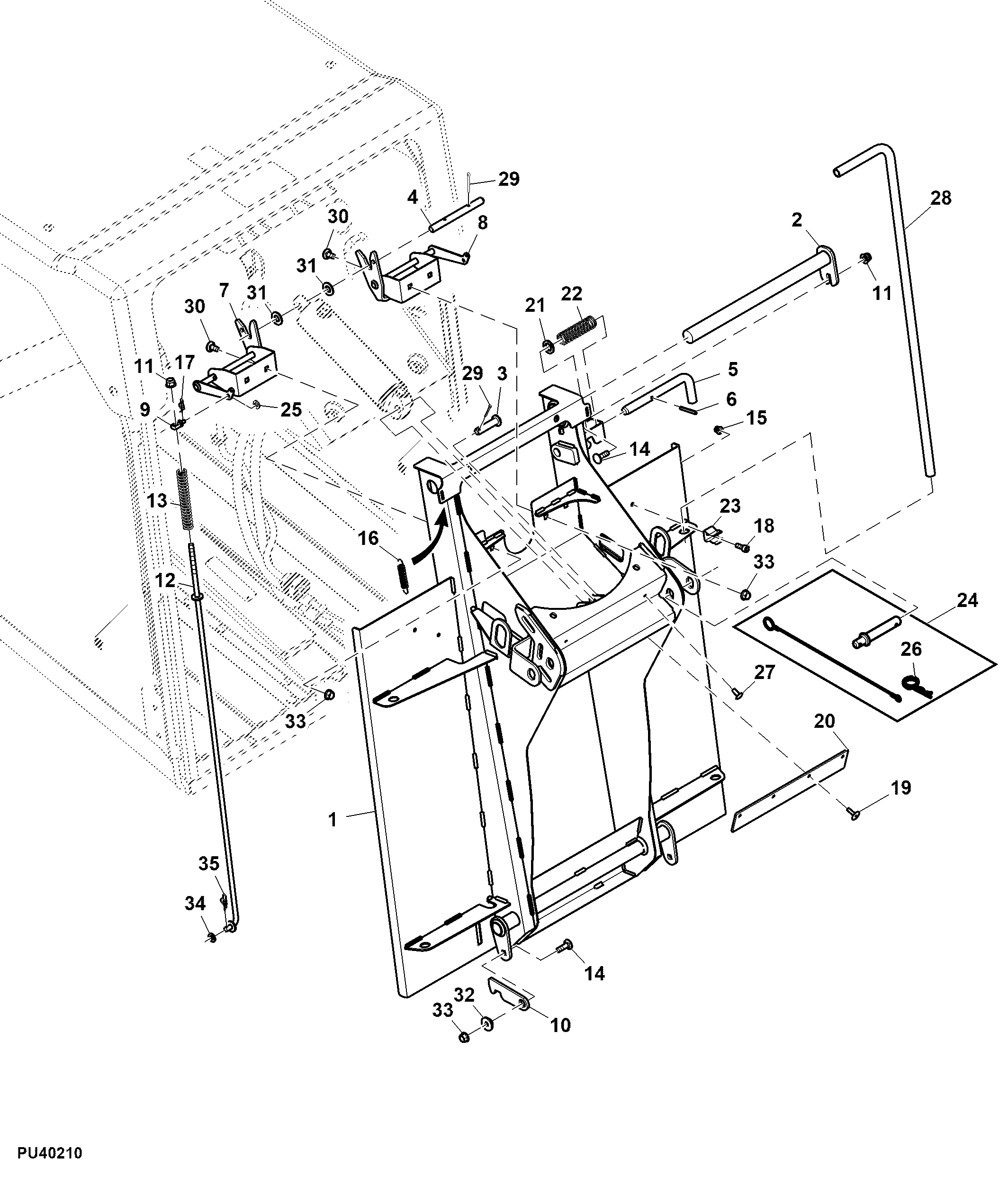

Frame Assembly, Low Dump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM146321	1	Frame	SUB FOR AM142998; Hopper Front
2	AM143003	1	Pivot	Hopper Pivot
3	45M7042	1	Pin Fastener	12 X 50 mm
4	M166390	1	Pin	-
5	M167089	1	Pin	-
6	34M7035	1	Spring Pin	5 X 40 mm
7	AM143004	1	Latch	Latch RH
8	AM143007	1	Latch	Latch LH
9	LVU15643	2	Swivel	-
10	M166396	2	Rocker	-
11	14M7396	3	Lock Nut	M8
12	AM143691	2	Rod	-
13	M117024	2	Compression Spring	-
14	03M7185	3	Bolt	M8 X 25
15	14M7397	1	Lock Nut	M6
16	M72797	2	Spring	-
17	GX21211	2	Cotter Pin	-
18	19M7768	1	Screw	M6 X 16
19	M136047	4	Rivet	-
20	M170979	1	Seal	-
21	24M7406	1	Washer	16 X 24 X 3 mm
22	M93817	1	Compression Spring	-
23	M170545	1	Clip	-
24	AM144057	2	Pin Fastener	-
25	24M7054	2	Washer	6.400 X 12 X 1.600 mm
26	R133687	2	Pin	-
27	M67899	2	Rivet	-
28	M167094	1	Tube	Cleaning Tool
29	11M7015	3	Cotter Pin	3.200 X 25 mm
30	03M7183	4	Bolt	M8 X 16
31	24M7047	2	Washer	13 X 24 X 2.500 mm
32	M169744	2	Bushing	-
33	14M7298	6	Flange Nut	M8
34	24M7055	2	Washer	8.400 X 16 X 1.600 mm
35	GX21530	2	Spring Pin	-
