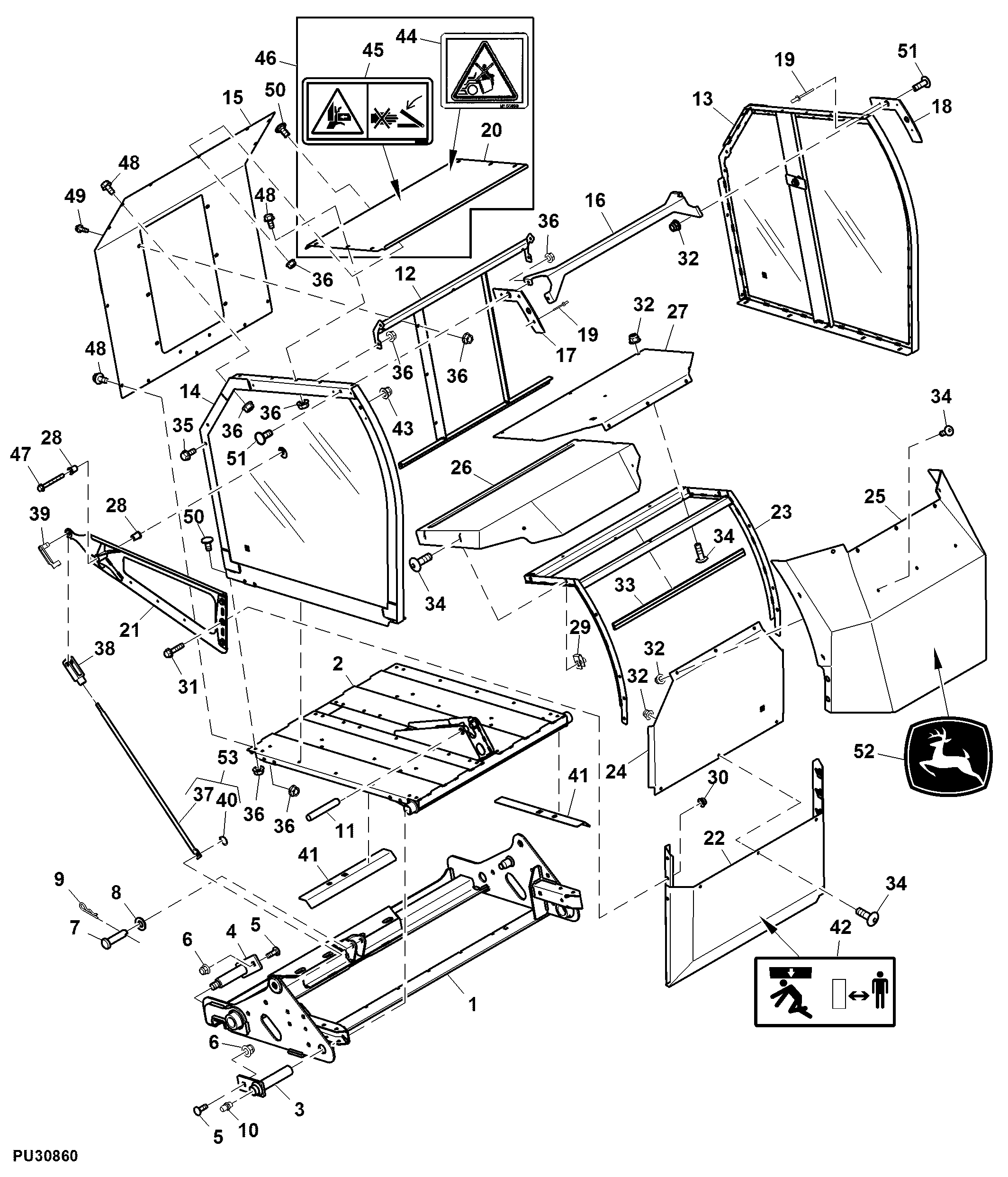

Container, High Dump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM142883	1	Frame	-
2	AM142887	1	Raw Weldment	Bottom
3	AM142885	2	Pin	-
4	AM142886	2	Pivot	-
5	03M7192	4	Bolt	M10 X 30
6	14M7465	4	Lock Nut	M10
7	45M7042	1	Pin Fastener	12 X 50 mm
8	24M7047	1	Washer	13 X 24 X 2.500 mm
9	J16931	1	Pin	-
10	JD7844	2	Lubrication Fitting	-
11	M170793	1	Pin	-
12	AM142897	1	Hopper	-
13	AM142899	1	Hopper	RH
14	AM142900	1	Hopper	LH
15	AM143219	1	Hopper	-
16	M166090	1	Channel	-
17	M168258	1	Wear Plate	LH
18	M168259	1	Wear Plate	RH
19	M67899	12	Rivet	-
20	M166458	1	Panel	-
21	AM143045	2	Arm	-
22	AM146313	1	Arm	SUB FOR AM143046
23	AM143048	1	Door	-
24	M166464	1	Panel	-
25	M166467	1	Cover	Door Back
26	M166468	1	Cover	Door Top
27	M166475	1	Panel	-
28	M166476	4	Bushing	-
29	M84971	9	Nut	-
30	14M7296	6	Flange Nut	M10
31	19M8320	6	Screw	M10 X 45
32	14M7396	18	Lock Nut	M8
33	M169110	1	Isolator	-
34	M139076	25	Bolt	-
35	19M7866	8	Screw	M8 X 20
36	14M7298	52	Flange Nut	M8
37	M173122	2	Rod	SUB FOR M166503
38	54M4422	2	Yoke	-
39	45M7063	2	Pin Fastener	-
40	40M7188	2	Snap Ring	-
41	M168996	2	Channel	Wiring Harness
42	N315860	1	Label	Caution, Horizontal Crushing
43	14M7401	2	Lock Nut	M12
44	M155698	1	Label	Warning, Hopper Top
45	M170181	1	Label	Caution, Pinch
46	AM145615	1	Panel	-
47	19M7837	2	Screw	M12 X 110
48	19M7865	15	Screw	M8 X 16
49	19M7867	7	Screw	M8 X 25
50	03M7183	3	Bolt	M8 X 16
51	03M7184	4	Bolt	M8 X 20
52	JD5882	1	Label	-
53	AM146019	1	Link Kit	ORDER M173122 AND 40M7188
