Chute Control, Hydraulic Cylinder and Hoses, Snow Blower

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	3	Cap Screw	3/8" X 2-1/4"
2	24M7178	3	Washer	10.500 X 30 X 2.500 mm
3	03M7119	1	Bolt	M8 X 50
4	M145165	2	Bracket	-
5	AM147128	3	Idler	SUB FOR AM35487
6	M47398	2	Spacer	-
7	M96907	1	Spacer	-
8	M147415	2	Washer	-
9	E50102	3	Lock Nut	-
10	14M7396	2	Lock Nut	M8
12	R28782	2	O-Ring	-
13	38H1003	2	Elbow Fitting	-
14	T77814	6	O-Ring	-
15	AM131448	2	Hydraulic Hose	Hydraulic, Chute Rotation
16	M119517	2	Washer	-
17	38H1009	2	Elbow Fitting	-
18	R26448	2	O-Ring	-
19	M145979	2	Orifice	-
20	AM102420	2	Hydr. Quick Coupler Plug	-
21	M132022	1	Cap	-
22	M132021	1	Cap	-
23	R44302	1	Tie Band	-
24	M145536	1	Plate	-
25	14M7397	4	Lock Nut	M6
26	19M7775	2	Screw	M6 X 16
27	19M7834	2	Screw	M6 X 45
28	M145481	1	Shield	-
29	M153362	1	Angle	-
30	19M7323	1	Cap Screw	M8 X 40
31	24M7207	1	Washer	8.400 X 24 X 2 mm
32	24H1621	1	Washer	11/32" X 1" X 0.220"
33	A3581R	1	Spring Locking Pin	-
34	M114803	1	Pin	Hitch
35	M84180	1	Ring	-
36	AH97869	1	Link Chain	-
37	M88183	1	Ring	-
38	R76477	4	Tie Band	-
39	M146187	1	Plug	Not Illustrated
11A	AM130451	1	Hydraulic Cylinder	ORDER AM147211
11B	AM147211	1	Hydraulic Cylinder	-

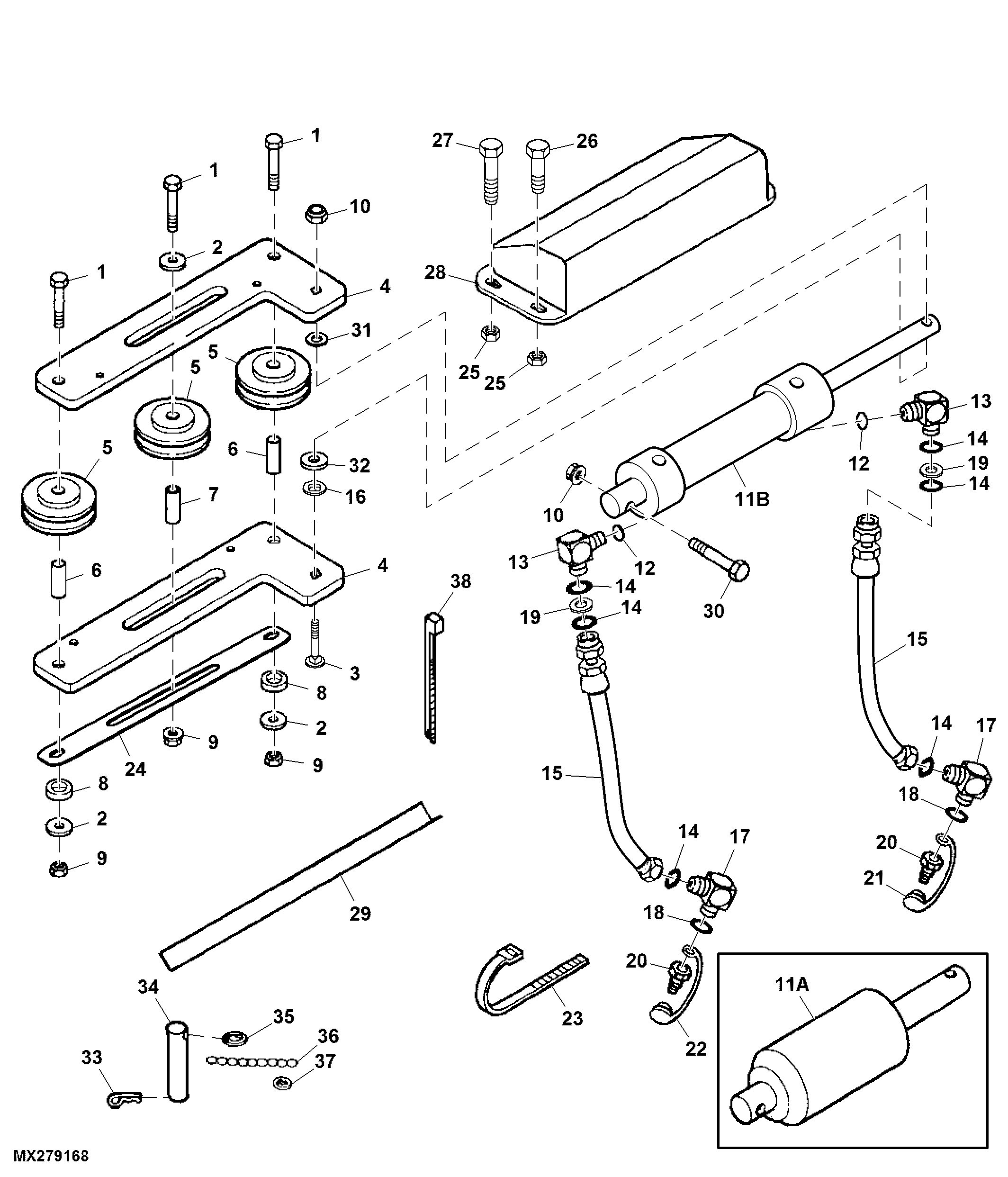

Chute Control, Hydraulic Cylinder and Hoses, Snow Blower
