Открытый узел

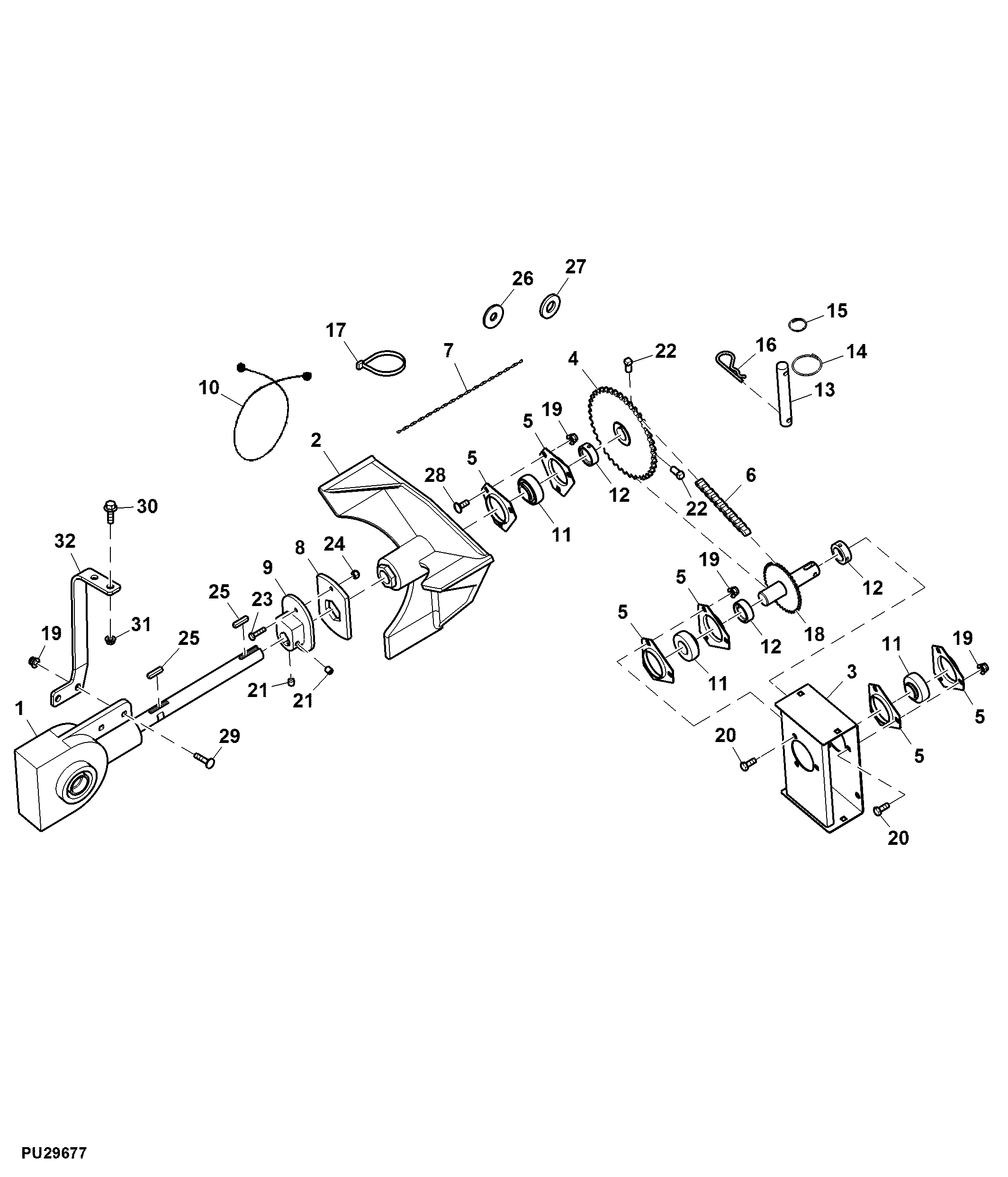

Blower Fan and Gear Drive, W/ Open Chain Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM142009	1	Bevel Gear Drive	Components on Separate Page
2	AM138205	1	Blower Fan	-
3	AM146805	1	Bracket	Bearing Mount
4	AM141408	1	Chain Sprocket	SUB FOR AM38206
5	H103264	6	Pressed Flanged Housing	-
6	AM121965	1	Roller Chain	-
7	AH97869	1	Link Chain	-
8	M161175	1	Plate	-
9	M120084	1	Arm	-
10	M96976	2	Cable	Spout
11	JD8665	3	Ball Bearing	-
12	JD8554	3	Eccentric Locking Collar	-
13	M114803	1	Pin	-
14	M84180	1	Ring	-
15	M88183	1	Ring	-
16	A3581R	1	Spring Locking Pin	-
17	R76477	1	Tie Band	-
18	AM141407	1	Drive Sprocket	SUB FOR AM141869
19	14M7396	9	Lock Nut	M8
20	03M7184	3	Bolt	M8 X 20
21	UC28574	2	Set Screw	-
22	22H817	2	Set Screw	3/8" X 3/4"
23	19H1914	1	Cap Screw	1/4" X 1"
24	M40333	1	Lock Nut	-
25	R294DN	4	Key	SUB FOR N7154DN
26	24M7055	1	Washer	8.400 X 16 X 1.600 mm
27	24H1287	2	Washer	9/32" X 5/8" X 0.065"
28	19M7139	6	Cap Screw	M8 X 20
29	19M7868	2	Screw	M8 X 30
30	19M7786	2	Screw	M10 X 30
31	14M7465	2	Lock Nut	M10
32	M157840	1	Bracket	-

Blower Fan and Gear Drive, W/ Open Chain Drive

Нет текстового описания
