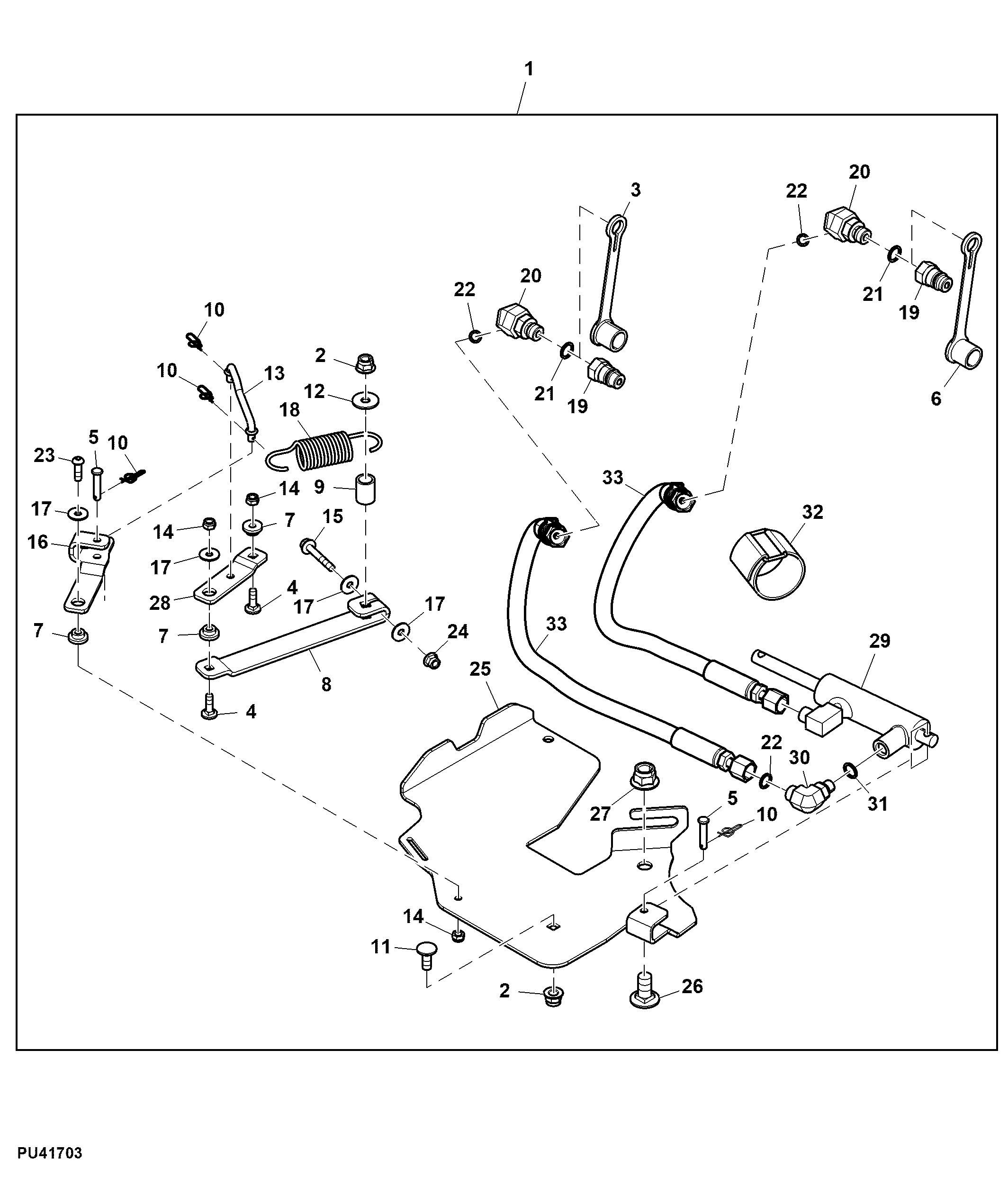

Hydraulic Mulch Control Kit, 54/60HC inch (070001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10536	1	Kit	-
2	14M7396	3	Lock Nut	M8
3	M132024	1	Cap	-
4	03M7222	2	Bolt	M6 X 20
5	M163279	2	Pin Fastener	-
6	M70728	1	Cap	-
7	UC12434	3	Bushing	-
8	M178182	1	Arm	-
9	28H3436	1	Spacer	0.493" X 0.675" X 7/8"
10	TCU33333	4	Pin	-
11	03M7184	1	Bolt	M8 X 20
12	24M7298	1	Washer	8.400 X 25 X 2 mm
13	M178186	1	Rod	-
14	14M7165	3	Lock Nut	M6
15	19M7797	1	Screw	M6 X 40
16	M178185	1	Arm	-
17	24M7139	4	Washer	6.400 X 18 X 1.600 mm
18	M178181	1	Extension Spring	-
19	AM102420	2	Hydr. Quick Coupler Plug	-
20	38H1545	2	Elbow Fitting	-
21	R26448	2	O-Ring	-
22	T77814	3	O-Ring	-
23	21M7632	1	Socket Head Screw	M6 X 20
24	14M7397	1	Lock Nut	M6
25	UC17701	1	Plate	-
26	03M7197	1	Bolt	M12 X 25
27	14M7401	1	Lock Nut	M12
28	UC17755	1	Arm	-
29	AUC13612	1	Hydraulic Cylinder	-
30	38H1003	1	Elbow Fitting	-
31	R28782	1	O-Ring	-
32	T253535	1	Adjusting Strap	-
33	AM147392	2	Hydraulic Hose	Valve Spool to Hydraulic Cylinder

Hydraulic Mulch Control Kit, 54/60HC inch (070001 - )
