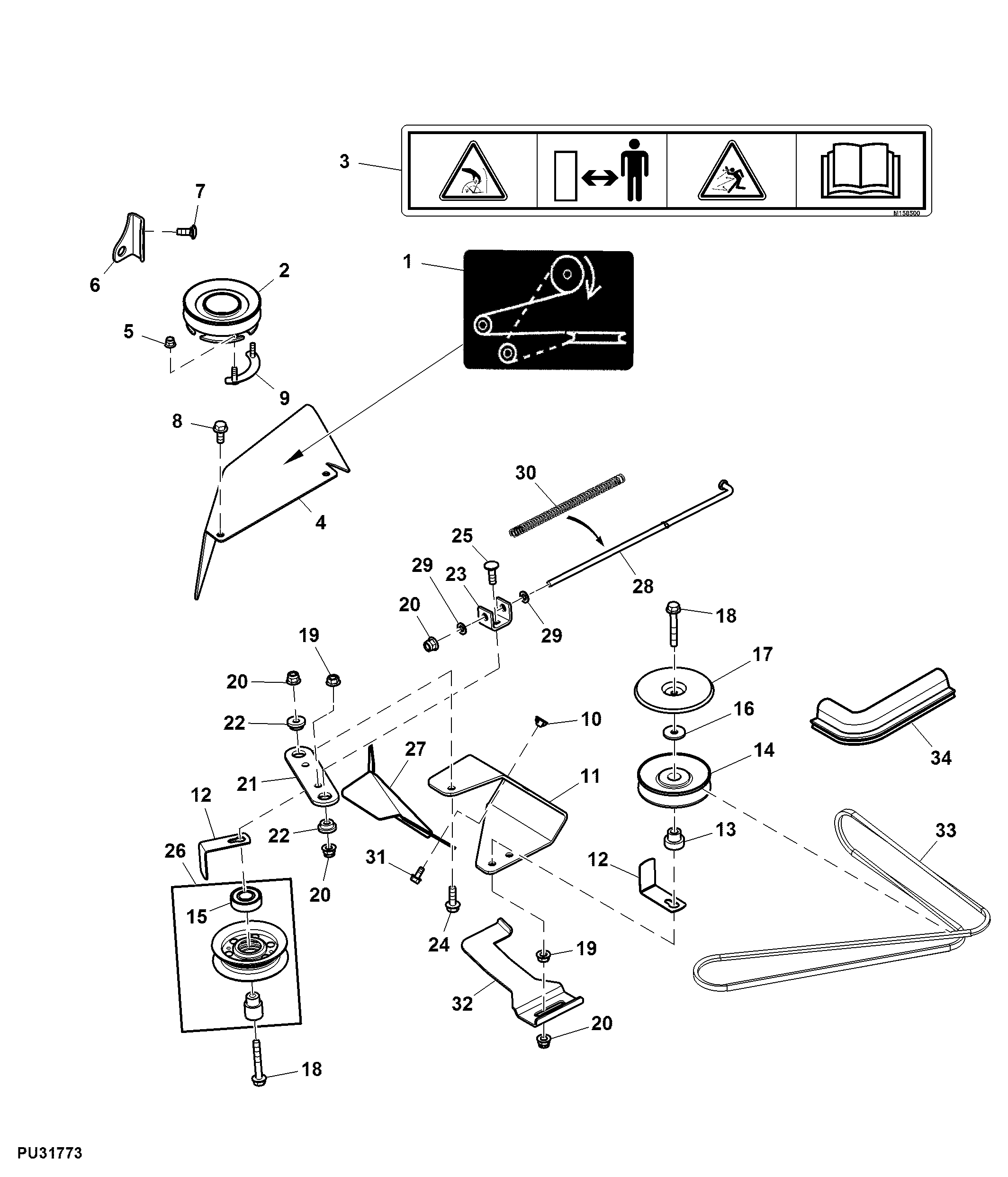

Jacksheave, Idlers and Belt, 54HC ( - 070000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M146337	1	Label	-
2	AM142109	1	Sheave	OD = 101.6 mm
3	M158500	1	Label	Warning
4	M165573	1	Shield	-
5	14M7397	4	Lock Nut	M6
6	M165288	1	Bracket	Rear
7	03M7184	4	Bolt	M8 X 20
8	19M7866	2	Screw	M8 X 20
9	AM142634	2	Retainer	-
10	M112447	2	Nut	-
11	M164708	1	Bracket	-
12	M135488	2	Bracket	Belt
13	M71682	1	Bushing	-
14	AM118447	1	Sheave	OD = 94.1 mm
15	JD8535	1	Ball Bearing	-
16	24M7024	1	Washer	9 X 28 X 3 mm
17	M147446	1	Shield	Sheave Idler
18	19M7979	2	Screw	M8 X 55
19	14M7298	2	Flange Nut	M8
20	14M7396	5	Lock Nut	M8
21	M155570	1	Arm	-
22	M110316	2	Washer	-
23	M144494	1	Clevis	Tension Pivot
24	19M7867	1	Screw	M8 X 25
25	03M7185	1	Bolt	M8 X 25
26	AM128189	1	Pulley With Dampener	OD = 77.7 mm
27	M174930	1	Shield	-
28	M144501	1	Rod	-
29	24M7095	2	Washer	8.400 X 15 X 1.600 mm
30	M146119	1	Spring	-
31	TCU33283	2	Bolt	-
32	M166763	1	Bracket	-
33	M147044	1	V-Belt	LGTH = 2276 mm, WIDTH = 12.7 mm, TK = 7.874 mm
34	GX26024	1	Isolator	-

Jacksheave, Idlers and Belt, 54HC ( - 070000)
