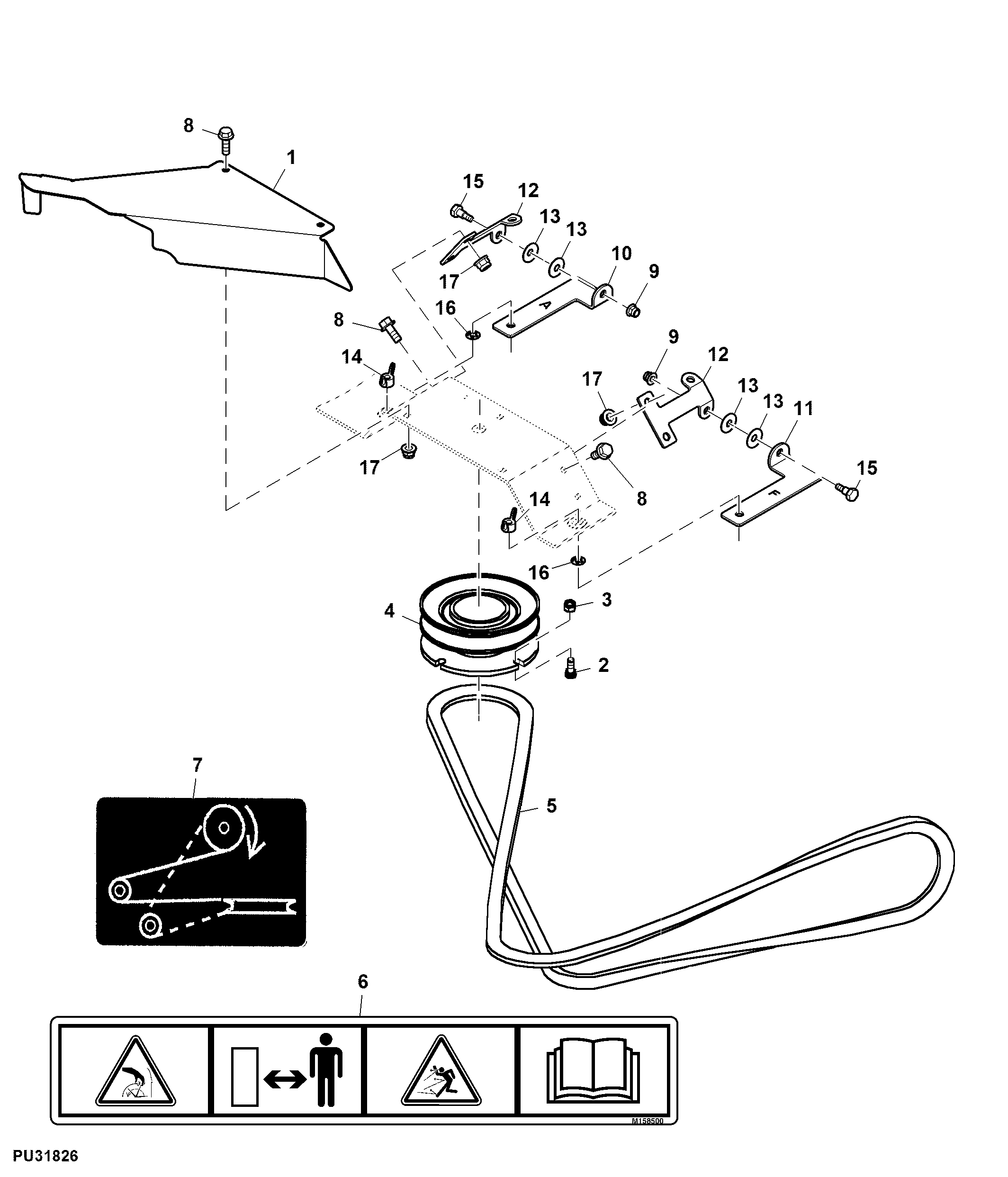

Jacksheave and Belt, 60HC inch ( - 070000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX26088	1	Shield	-
2	19M7560	4	Cap Screw	M6 X 16
3	14M7528	4	Lock Nut	M6
4	TCA13273	1	Sheave	OD = 101.6 mm
5	TCU16122	1	V-Belt	LGTH = 2540 mm, WIDTH = 12.7 mm, TK = 7.874 mm
6	M158500	1	Label	Warning
7	M146337	1	Label	Belt Installation
8	19M7866	6	Screw	M8 X 20
9	14M7397	4	Lock Nut	M6
10	M167769	1	Bracket	Hinge Aft
11	M167768	1	Bracket	Hinge Front
12	M167738	2	Bracket	Hinge Ramp
13	M120771	4	Disk Spring	-
14	A48972	2	Nut	-
15	ET11380	2	Cap Screw	-
16	M84309	2	Nut	-
17	14M7396	4	Lock Nut	M8

Jacksheave and Belt, 60HC inch ( - 070000)
