Открытый узел

Wiring Harness, Remote Shoe, Sieve

Wiring Harness, Remote Shoe, Sieve

Wiring Harness, Remote Shoe, Sieve

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

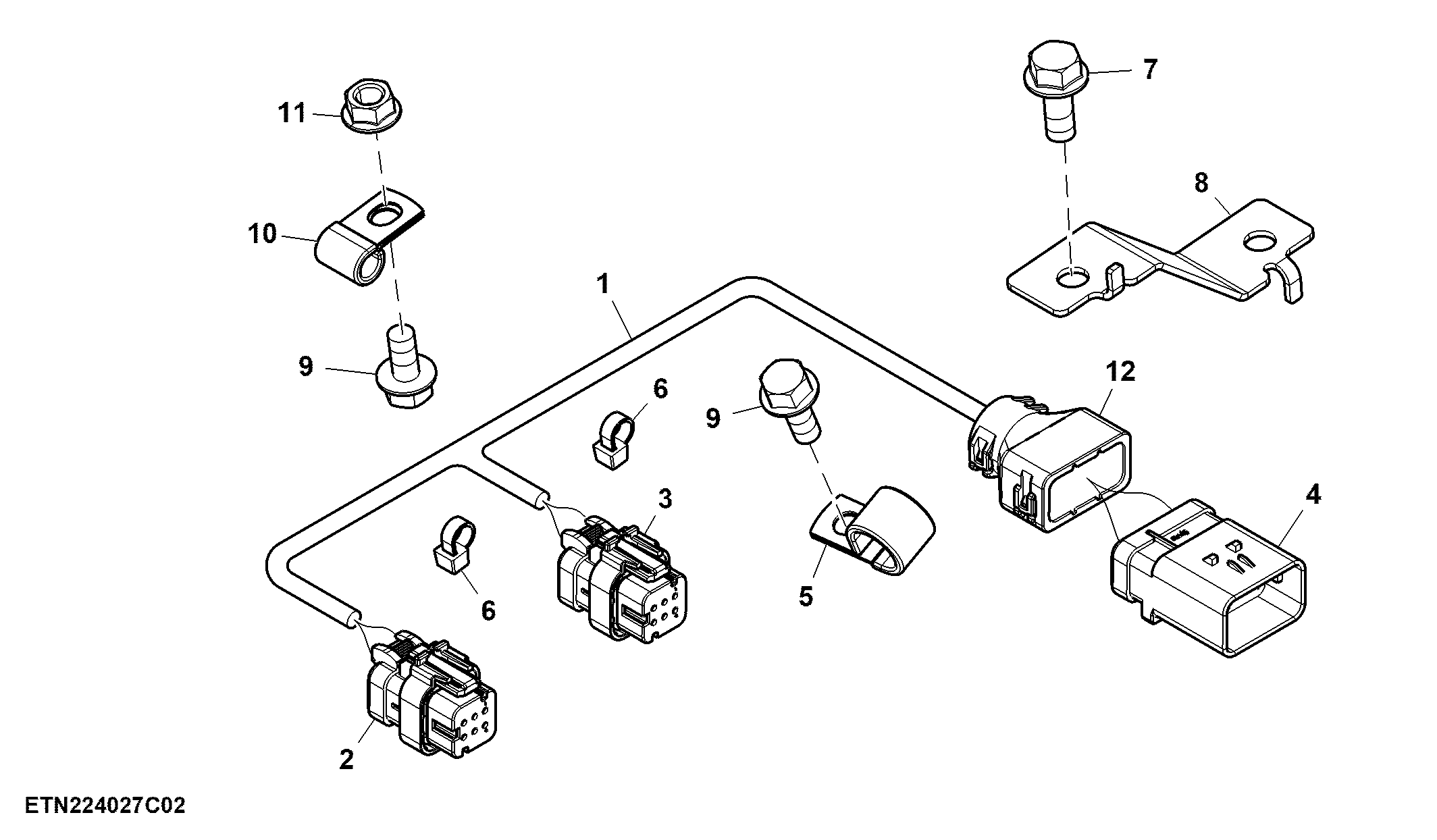

Wiring Harness, Remote Shoe, Sieve

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE88351	1	Wiring Harness	SUB FOR AXE81169
2	57M9786	1	Elec. Connector Housing	A50 Sieve-1 Actuator Assembly
2	57M9808	5	Elec. Connector Terminal	Cavity 1, 2, 4, 5, 6
2	57M9814	1	Elec. Connector Cavity Plug	Cavity 3
3	57M9786	2	Elec. Connector Housing	A52 Sieve-2 Actuator Assembly
3	57M9808	5	Elec. Connector Terminal	Cavity 1, 2, 4, 5, 6
3	57M9814	1	Elec. Connector Cavity Plug	Cavity 3
4	57M984	1	PART MISSING IN WISE	-
4	57M9939	1	Elec. Connector Accessory	-
4	57M9814	2	Elec. Connector Cavity Plug	Cavity 11, 12
4	57M10322	10	Elec. Connector Terminal	Cavity 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
4	57M9804	1	Elec. Connector Housing	RH Main Harness / Sieve Actuator
5	AH77724	1	Clip	-
6	R44302	14	Tie Band	-
7	19M7866	1	Screw	M8 X 20
8	HXE169046	2	Channel	-
9	19M7867	18	Screw	M8 X 25
10	M47566	6	Clip	-
11	14M7298	12	Flange Nut	M8
12	57M14965	1	Elec. Connector Accessory	-
