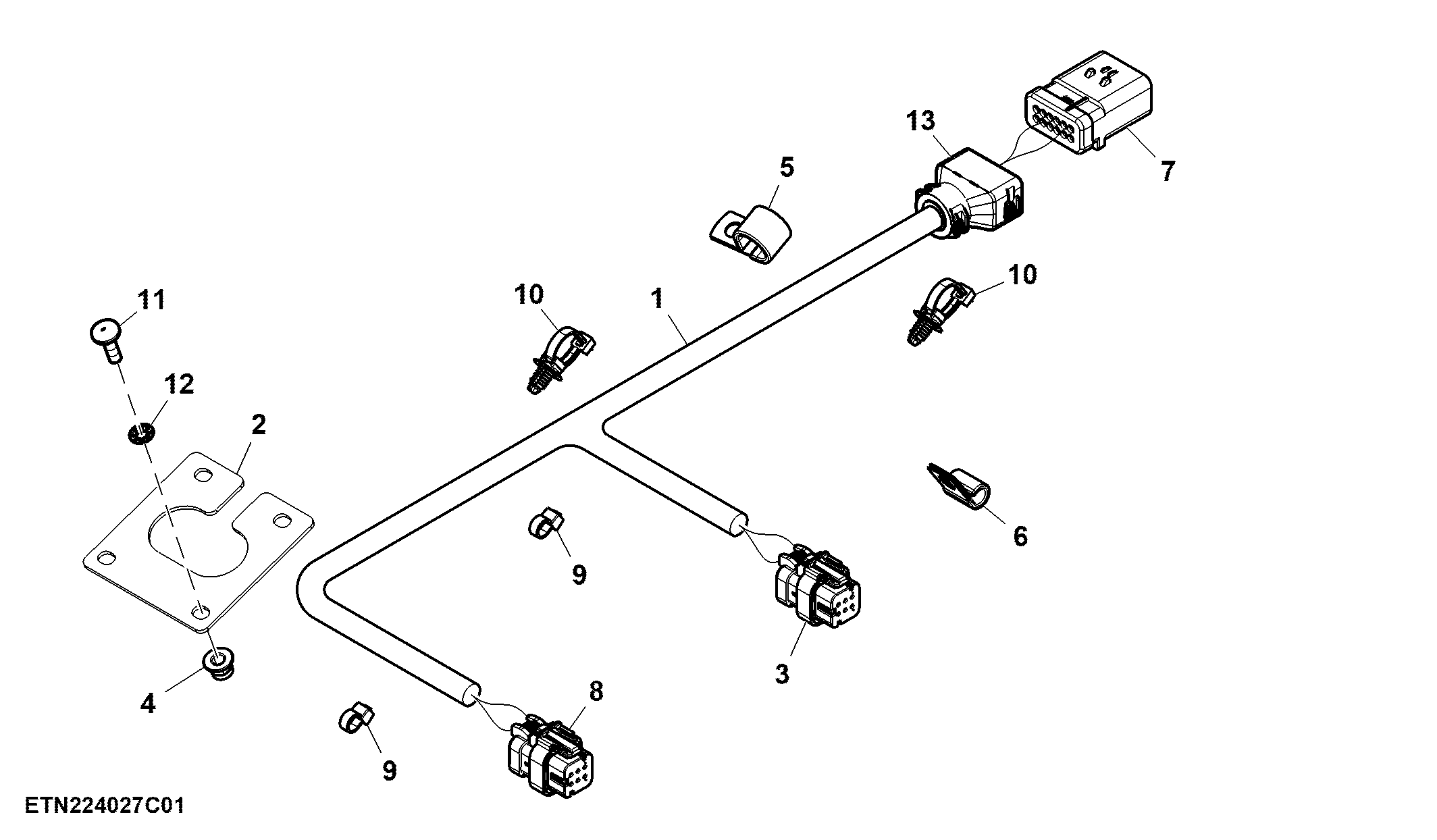

Wiring Harness, Remote Shoe, Chaffer

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE88352	1	Wiring Harness	SUB FOR AXE79579
2	HXE156819	1	Shield	-
3	57M9786	1	Elec. Connector Housing	A53 Chaffer-2 Actuator Assembly
3	57M9808	5	Elec. Connector Terminal	Cavity 1, 2, 4, 5, 6
3	57M9814	1	Elec. Connector Cavity Plug	Cavity 3
4	14M7397	4	Lock Nut	M6
5	AH77724	1	Clip	-
6	M47566	6	Clip	-
7	57M9814	2	Elec. Connector Cavity Plug	Cavity 11, 12
7	57M9939	1	Elec. Connector Accessory	-
7	57M9844	1	Elec. Connector Accessory	-
7	57M10322	10	Elec. Connector Terminal	Cavity 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
7	57M9804	1	Elec. Connector Housing	Right Main Harness / Chaffer Actuators
8	57M9786	1	Elec. Connector Housing	A51 Chaffer-1 Actuator Assembly
8	57M9808	5	Elec. Connector Terminal	Cavity 1, 2, 4, 5, 6
8	57M9814	1	Elec. Connector Cavity Plug	Cavity 3
9	R44302	14	Tie Band	-
10	RE258807	4	Tie Band	-
11	03M7222	4	Bolt	M6 X 20
12	H175729	4	Push Nut	-
13	57M14965	1	Elec. Connector Accessory	-

Wiring Harness, Remote Shoe, Chaffer

Нет текстового описания
