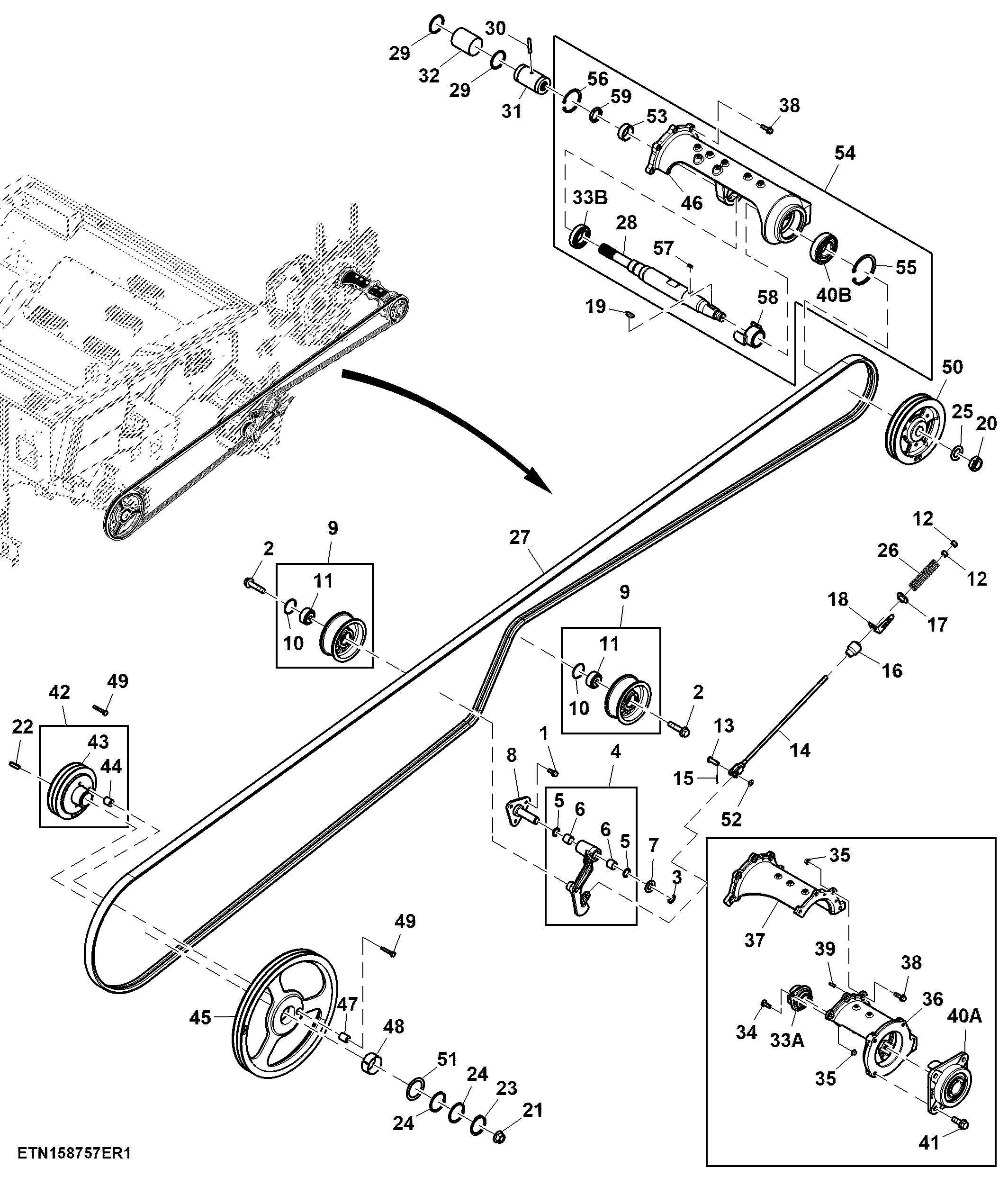

Unloader Drive, 4.7 bps

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	3	Screw	M10 X 25
2	19M7826	2	Screw	M16 X 70
3	P46402	1	Snap Ring	-
4	AXE63744	1	Arm	-
5	AA5607R	2	Seal	-
6	H171061	2	Bushing	-
7	24M7091	1	Washer	26 X 44 X 4 mm
8	AXE61607	1	Pin	-
9	AXE84077	2	Idler	-
10	40M7103	2	Snap Ring	-
11	AXE64492	2	Bearing	-
12	14M7275	2	Nut	M12
13	45M7094	1	Pin Fastener	12 X 40 mm
14	AXE64131	1	Yoke Link End	ORDER AXE88285
14	AXE88285	1	Yoke Link End	-
15	11M7021	1	Cotter Pin	4 X 25 mm
16	H170141	1	Pivot	-
17	HXE109428	1	Splined Coupling	-
18	HXE115255	1	Gauge	-
19	26H105	1	Shaft Key	3/8" X 2-1/8"
20	H165447	1	Lock Nut	-
21	14M7300	1	Flange Nut	M20
22	49M4120	1	Shaft Key	10 X 8 X 40 mm
23	40M7120	1	Snap Ring	-
24	HXE117395	2	Thrust Washer	-
25	24H1498	1	Washer	1-9/32" X 2-1/8" X 0.120"
26	H26552	1	Compression Spring	-
27	HXE124275	1	V-Belt	LGTH = 8496 mm, WIDTH = 38 mm
28	HXE166759	1	Shaft	SUB FOR HXE139491
29	HXE15849	2	Snap Ring	-
30	HXE25276	1	Pin	-
31	HXE142031	1	Splined Coupling	-
32	HXE15850	1	Sleeve	-
34	03M7375	2	Bolt	M10 X 30
35	14M7296	6	Flange Nut	M10
36	HXE154951	1	Semi-Finished Casting	-
37	HXE128453	1	Semi-Finished Casting	-
38	19M7786	5	Screw	M10 X 30
39	44M7111	2	Dowel Pin	-
41	19M7844	4	Screw	M16 X 45
42	AXE83852	1	Pulley	-
43	HXE158283	1	Pulley	-
44	HXE160571	1	Bushing	-
45	AXE83312	1	Pulley	Front
46	HXE167529	1	Semi-Finished Casting	SUB FOR HXE154951 AND HXE128453
47	HXE165783	1	Bushing	-
48	HXE161359	1	Bushing	-
49	HXE158348	4	Bolt	-
50	HXE159374	1	Pulley	Rear
51	24M7516	1	Washer	65 X 85 X 2 mm
52	24M7429	1	Washer	13 X 24 X 2.500 mm
53	HXE167140	1	Spacer	-
54	AXE86951	1	Semi-Finished Casting	-
55	40M7045	1	Snap Ring	-
56	40M1872	1	Snap Ring	-
57	49M7048	1	Shaft Key	5 X 5 X 20 mm
58	HXE167528	1	Tone Wheel	-
59	HXE167579	1	Nut	-
33A	AXE75912	1	Ball Bearing	-
33B	AXE88082	1	Ball Bearing	SUB FOR AXE75912
40A	AXE66267	1	Bearing With Housing	-
40B	AXE88081	1	Ball Bearing	SUB FOR AXE66267
