Открытый узел

Swing Bearing Frame

Swing Bearing Frame

Swing Bearing Frame

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

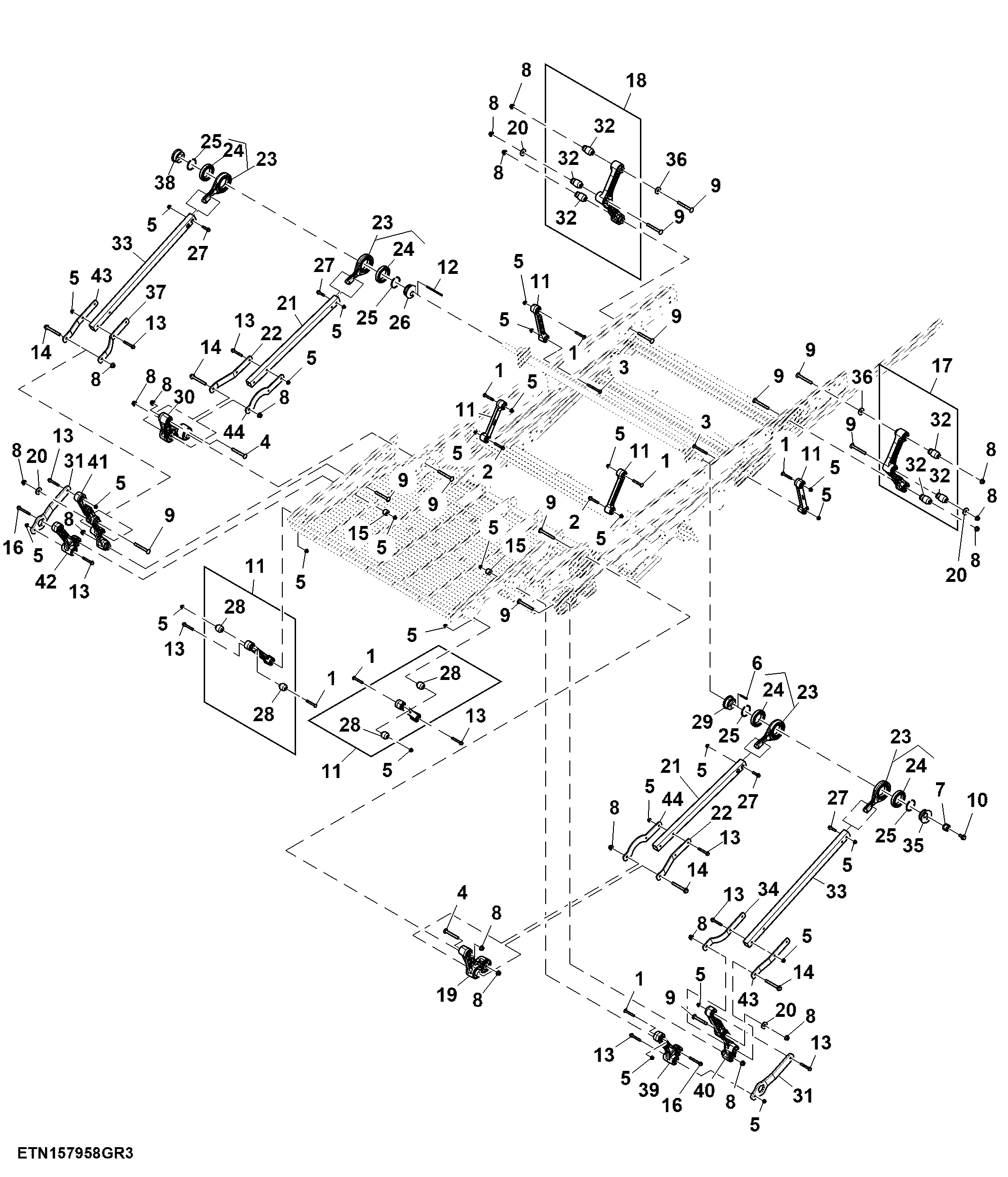

Swing Bearing Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H154928	8	Bolt	-
2	19M7818	2	Screw	M12 X 80
3	03M7505	2	Bolt	M12 X 130
4	H235880	2	Bolt	-
5	14M7299	36	Flange Nut	M12
6	HXE82598	1	Shaft Key	-
7	N406364	1	Bushing	-
8	14M7291	18	Flange Nut	M16
9	03M7358	12	Bolt	M16 X 140
10	19M7824	1	Screw	M16 X 60
11	AH220398	6	Arm	-
12	HXE110455	1	Shaft Key	-
13	19M7819	14	Screw	M12 X 90
14	H227582	4	Bolt	-
15	HXE149085	2	Spacer	-
16	19M7837	2	Screw	M12 X 110
17	AXE85931	1	Arm	LH, SUB FOR AXE80705
18	AXE85932	1	Arm	RH, SUB FOR AXE81725
19	AXE88167	1	Arm	LH, SUB FOR AXE80982
20	24M7525	6	Washer	17 X 50 X 3 mm
21	HXE155537	2	Structural Tube	-
22	HXE155467	2	Plate	Outer Chaffer
23	AXE82821	4	Housing	-
24	AH125975	4	Ball Bearing	-
25	R43383	4	Snap Ring	-
26	HXE164552	1	Cam	RH, SUB FOR HXE155448
27	19M8112	8	Screw	M12 X 55
28	AH125200	20	Isolator	-
29	HXE155447	1	Cam	LH
30	AXE88168	1	Arm	RH, SUB FOR AXE80983
31	HXE155465	2	Plate	-
32	AH125201	14	Isolator	-
33	HXE155536	2	Structural Tube	-
34	HXE155470	1	Plate	Inner Sieve, LH
35	HXE108219	1	Semi-Finished Casting	-
36	HXE102270	2	Bushing	-
37	HXE155471	1	Plate	Inner Sieve, RH
38	HXE108220	1	Semi-Finished Casting	-
39	AXE85937	1	Arm	LH, SUB FOR AXE83286
40	AXE85935	1	Arm	LH, SUB FOR AXE83284
41	AXE85936	1	Arm	RH, SUB FOR AXE83285
42	AXE85938	1	Arm	RH, SUB FOR AXE83287
43	HXE155468	2	Plate	Outer Sieve
44	HXE155469	2	Plate	Inner Chaffer
