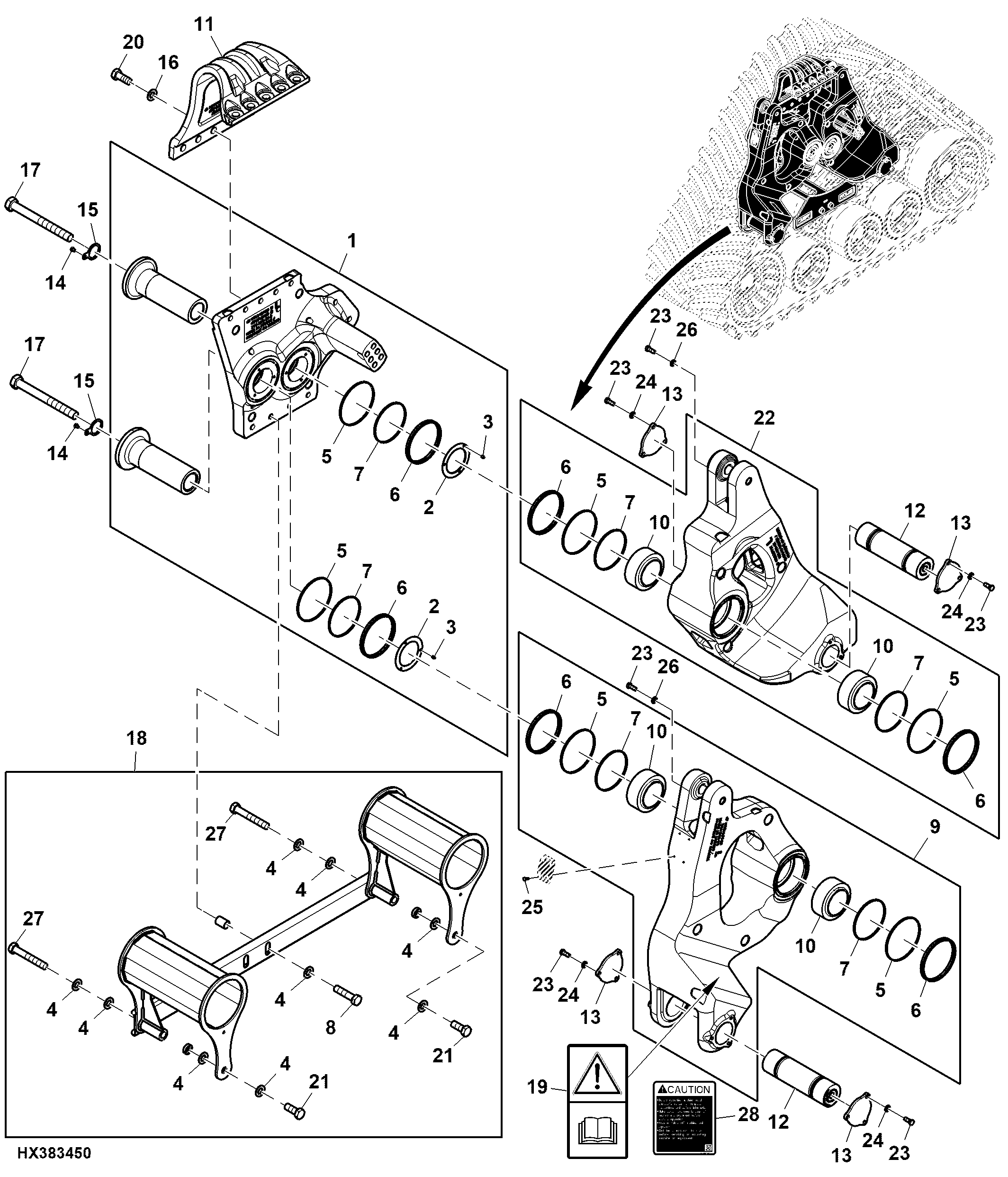

Support and Mounting, 36 in. Track, LH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE76518	1	Pivot	-
2	HXE116743	2	Master Track Bushing	-
3	HXE116832	6	Cap Screw	-
4	24M7052	9	Washer	25 X 44 X 4 mm
5	HXE119527	6	Sealing Ring	-
6	HXE119526	6	Sealing Ring	-
7	HXE119528	6	Sealing Ring	-
8	19M8249	1	Cap Screw	M24 X 100
9	AXE83529	1	Track Kit	Front
10	AXE66028	4	Bearing	-
11	HXE116732	1	Semi-Finished Casting	-
12	AXE74029	2	Track Pin	-
13	HXE119570	4	Cap	-
14	HXE119747	2	Shim	-
15	HXE119529	2	Spacer	-
16	24M7559	5	Washer	25 X 44 X 4 mm
17	HXE119525	2	Cap Screw	-
18	AXE78081	1	Bracket	-
19	HXE133290	1	Label	Caution; Read Operator's Manual Before Service
20	19M10366	5	Cap Screw	M24 X 60
21	19M7888	2	Cap Screw	M24 X 60
22	AXE83528	1	Track Kit	Rear
23	19M10314	12	Cap Screw	M12 X 30
24	24M7623	6	Washer	13 X 24 X 2.500 mm
25	HXE128952	4	Rivet	-
26	24M7670	2	Washer	13 X 37 X 3 mm
27	19M9345	2	Cap Screw	M24 X 160
28	HXE130289	1	Label	Caution; Read Operator's Manual Before Service (Text)

Support and Mounting, 36 in. Track, LH

Нет текстового описания
