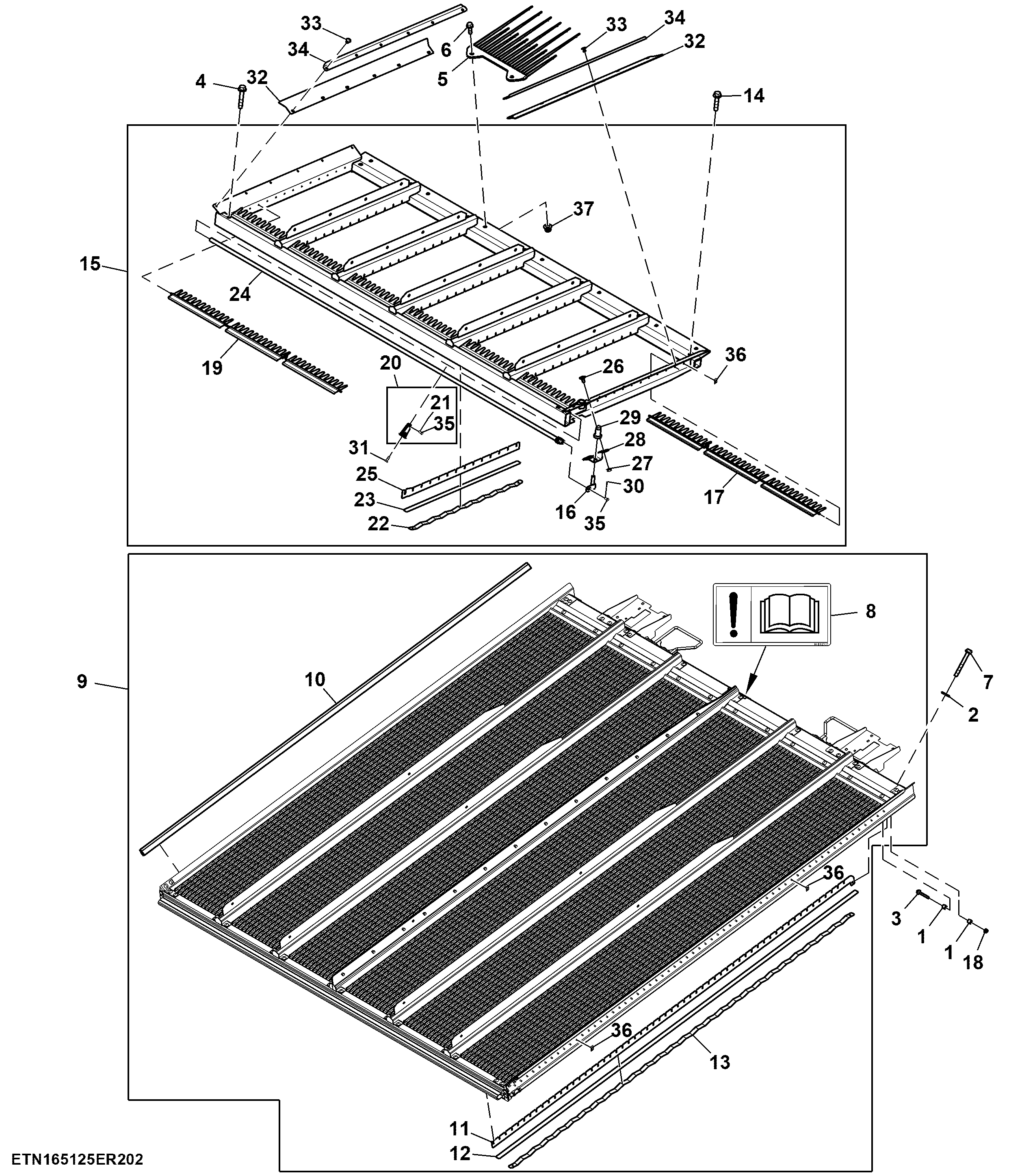

Sieve, Chaffer Elements, High Performance

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE87739	4	Bushing	-
2	R210137	6	Washer	8.400 X 20 X 2 mm (0.331" X 0.787" X 0.079")
3	19M8321	2	Screw	M6 X 45
4	19M7817	2	Screw	M12 X 70
5	HXE139137	6	Finger	-
6	19M7785	12	Screw	M10 X 25
7	19M7803	6	Screw	M8 X 70
8	HXE42305	1	Label	Refer To Operator Manual
9	AXE62242	1	Sieve	ORDER AXE88342
10	HXE110436	2	Sealing Trim	-
11	HXE110369	2	Adjuster	-
12	HXE110432	4	Strip	-
13	HXE155256	4	Leaf Spring	-
14	19M8112	2	Screw	M12 X 55
15	AXE80965	1	Chaffer	ORDER AXE91526 OR AXE88083
16	AXE80973	1	Rod	-
17	AXE77225	13	Louver	-
18	H137327	2	Lock Nut	-
19	AXE77199	13	Louver	-
20	AXE80969	2	Base	-
21	11M7007	2	Cotter Pin	2 X 10 mm
22	HXE154823	5	Spring	-
23	HXE154825	5	Strip	-
24	AXE80966	1	Rod	-
25	HXE154634	2	Adjuster	-
26	03M7251	2	Bolt	M6 X 12
27	14M7303	2	Flange Nut	M6
28	AXE82344	1	Bracket	-
29	HXE157430	1	Fitting	-
30	11M7005	1	Cotter Pin	1.600 X 10 mm
31	19M7560	2	Cap Screw	M6 X 16
32	HXE155445	2	Sealing Trim	-
33	M64720	12	Rivet	-
34	HXE144660	2	Retainer	-
35	45M7075	3	Pin Fastener	6 X 14 mm
36	H178105	28	Nut	-
37	14M7400	12	Lock Nut	M10

Sieve, Chaffer Elements, High Performance

Нет текстового описания
