Открытый узел

Landing Platform, Dual Tire, LH

Landing Platform, Dual Tire, LH

Landing Platform, Dual Tire, LH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

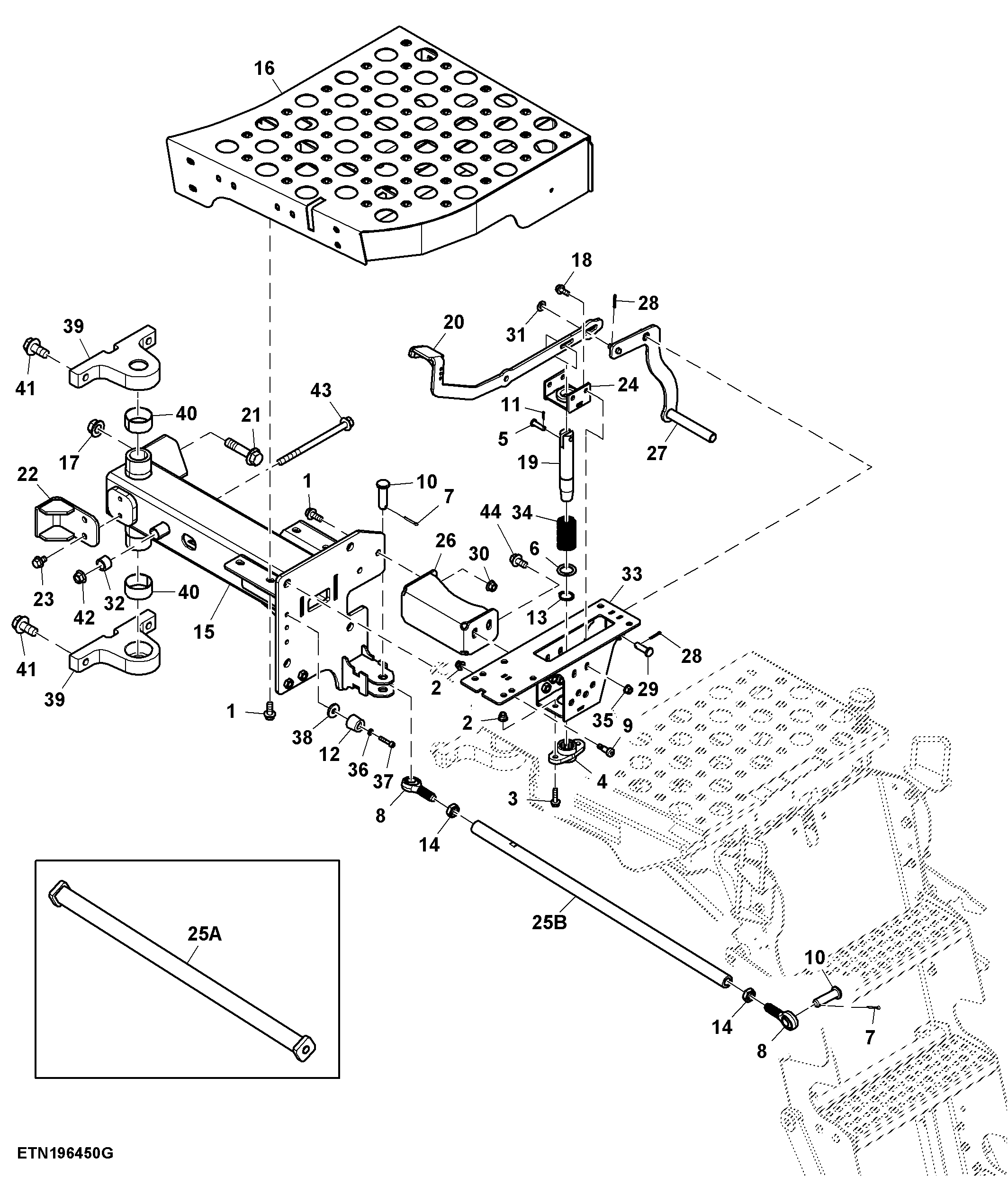

Landing Platform, Dual Tire, LH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	12	Screw	M10 X 25
2	14M7396	3	Lock Nut	M8
3	19M7868	2	Screw	M8 X 30
4	HXE130391	1	Semi-Finished Casting	-
5	45M7066	1	Pin Fastener	8 X 30 mm
6	24M7292	1	Washer	26 X 37 X 2 mm
7	11M7021	2	Cotter Pin	4 X 25 mm
8	AXE55842	2	Link End	SUB FOR AXE65322
9	FH318794	1	Screw	-
10	45M7051	2	Pin Fastener	16 X 55 mm
11	11M7099	1	Cotter Pin	2 X 12 mm
12	Z100794	1	Bumper	-
13	40M7195	1	Snap Ring	-
14	14M7260	2	Nut	M16
15	AXE92371	1	Rotating Platform	SUB FOR AXE81548
16	AXE81692	1	Rotating Platform	-
17	14M7291	1	Flange Nut	M16
18	19M7866	4	Screw	M8 X 20
19	HXE155954	1	Pin	-
20	AXE82461	1	Pedal	-
21	19M7826	1	Screw	M16 X 70
22	AXE82396	1	Stop	-
23	19M7783	2	Screw	M10 X 16
24	AXE83299	1	Bracket	-
26	HXE159717	1	Plate	-
27	AXE83497	1	Lever	-
28	11M7059	2	Cotter Pin	3.200 X 20 mm
29	45M7118	1	Pin Fastener	10 X 35 mm
30	14M7296	2	Flange Nut	M10
31	24M7056	1	Washer	10.500 X 20 X 2 mm
32	Z29422	1	Spacer	-
33	AXE84160	1	Bracket	-
34	HXE158731	1	Compression Spring	-
35	H137328	4	Lock Nut	-
36	24M1604	1	Washer	6.600 X 12 X 1.600 mm
37	19M8715	1	Screw	M6 X 35
38	L158390	1	Washer	10.300 X 28 X 8 mm (13/32" X 1.102" X 0.315")
39	AXE85654	2	Support	SUB FOR AXE67659
40	H111478	2	Sleeve	-
41	19M7843	4	Screw	M16 X 35
42	14M7299	1	Flange Nut	M12
43	19M9001	1	Screw	M12 X 185
44	19M7784	2	Screw	M10 X 20
25A	AXE81467	1	Lift Arm	-
25B	HXE168314	1	Tube	SUB FOR AXE81467
