Открытый узел

Ladder Pivot Platform, Single Tire

Ladder Pivot Platform, Single Tire

Ladder Pivot Platform, Single Tire

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

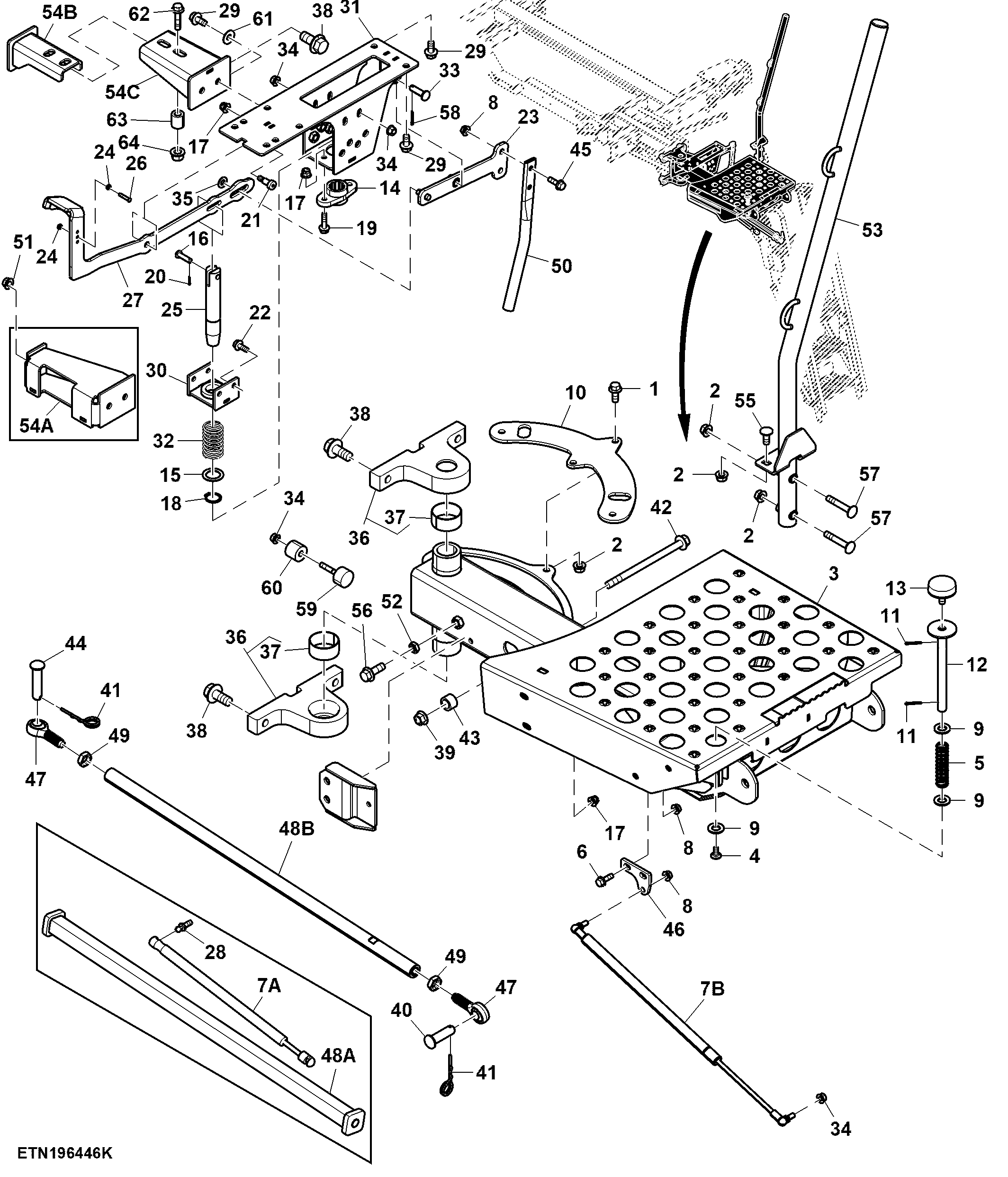

Ladder Pivot Platform, Single Tire

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	4	Screw	M10 X 25
2	H135891	8	Lock Nut	-
3	AXE92374	1	Platform	SUB FOR AXE81211
4	R97588	1	Ball Stud	-
5	KK13644	1	Compression Spring	-
6	19M10567	2	Screw	M8 X 25
8	14M7298	2	Flange Nut	M8
9	L159316	3	Washer	-
10	HXE157706	1	Plate	-
11	34M7144	2	Spring Pin	4 X 28 mm
12	AXE90047	1	Pedal	SUB FOR AXE89505 OR AXE83335
13	AZ57793	1	Bumper	-
14	HXE130391	1	Semi-Finished Casting	-
15	24M7292	1	Washer	26 X 37 X 2 mm
16	45M7066	1	Pin Fastener	8 X 30 mm
17	14M7396	4	Lock Nut	M8
18	40M7195	1	Snap Ring	-
19	19M7868	2	Screw	M8 X 30
20	11M7099	1	Cotter Pin	2 X 12 mm
21	FH318794	1	Screw	-
22	19M7866	4	Screw	M8 X 20
23	AXE80599	1	Lever	-
24	14M7229	2	Nut	M5
25	HXE155954	1	Pin	-
26	42M7123	1	Stud	-
27	AXE82411	1	Pedal	-
28	R216014	1	Ball Stud	USE WITH RE218643
29	19M7784	8	Screw	M10 X 20
30	AXE83299	1	Bracket	-
31	AXE84160	1	Bracket	-
32	HXE158731	1	Compression Spring	-
33	45M7118	1	Pin Fastener	10 X 35 mm
34	H137328	9	Lock Nut	-
35	24M7056	1	Washer	10.500 X 20 X 2 mm
36	AXE85654	2	Support	SUB FOR AXE67659
37	H111478	2	Sleeve	-
38	19M7843	5	Screw	M16 X 35
39	14M7299	1	Flange Nut	M12, USE WITH AXE81211
40	45M7051	1	Pin Fastener	16 X 55 mm
41	11M7021	2	Cotter Pin	4 X 25 mm
42	19M9001	1	Screw	M12 X 185, USE WITH AXE81211
43	Z29422	1	Spacer	USE WITH AXE81211
44	45M7077	1	Pin Fastener	16 X 70 mm
45	19M7867	2	Screw	M8 X 25
46	HXE152436	1	Plate	-
47	AXE55842	2	Link End	SUB FOR AXE65322
49	14M7260	2	Nut	M16
50	HXE159684	1	Tube	-
51	14M7291	1	Flange Nut	M16
52	14M7415	1	Nut	M12
53	AXE91366	1	Handrail	SUB FOR AXE81949
55	03M7307	2	Bolt	M10 X 25
56	19M7790	2	Screw	M12 X 35
57	19M7807	2	Screw	M10 X 60
58	11M7059	2	Cotter Pin	3.200 X 20 mm
59	T412340	1	Bumper	SUB FOR AXE91919
60	M168192	1	Bushing	-
61	HXE11754	2	Washer	-
62	19M8306	2	Screw	M12 X 50
63	Z38274	2	Spacer	-
64	H137329	2	Lock Nut	-
7A	RE218643	1	Gas Operated Cylinder	-
7B	AXE91534	1	Gas Operated Cylinder	SUB FOR AXE88612 OR RE218643
48A	AXE81456	1	Lift Arm	-
48B	HXE169371	1	Tube	SUB FOR AXE81456
54A	AXE84065	1	Bracket	-
54B	AXE92161	1	Bracket	SUB FOR AXE84065
54C	AXE92047	1	Bracket	SUB FOR AXE84065
