Hydraulic Hoses, Variable Speed Engine Fan W/ Variable Torque, W/ Power Fold Extension Cover

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H224073	4	Tie Band	-
2	38H5091	1	Nut	11/16"
3	19M7784	4	Screw	M10 X 20
4	14M7298	1	Flange Nut	M8
5	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
6	38H5526	1	Tee Fitting	-
7	T77857	1	O-Ring	-
8	T77613	5	O-Ring	-
9	AXE79045	1	Hydraulic Hose	LGTH = 585 mm, Medium Pressure, Short
10	AXE81304	1	Hydraulic Hose	LGTH = 1527 mm, Medium Pressure
11	03M7609	1	Bolt	M8 X 25
12	AXE83808	1	Hydraulic Hose	LGTH = 1599 mm, Drain Line
13	T77814	1	O-Ring	-
14	AXE83809	1	Hydraulic Hose	LGTH = 390 mm, Drain Line Short
15	14M7303	2	Flange Nut	M6
16	HXE160532	1	Bracket	-
17	38H5090	1	Nut	9/16"
18	24M7145	1	Washer	15 X 24 X 2.500 mm
19	19M9053	2	Screw	M6 X 50
20	AXE84097	1	Pressure Relief Valve	Order Indivisual Parts
21	AXE89987	1	Pressure Relief Valve	SUB FOR AXE83861
21	AN221257	1	Seal Kit	-
22	HXE173264	1	Valve	SUB FOR HXE161652
23	38H5016	1	Elbow Fitting	-
24	51M7041	2	O-Ring	11.300 X 2.200 mm
25	38H5123	1	Tee Fitting	-

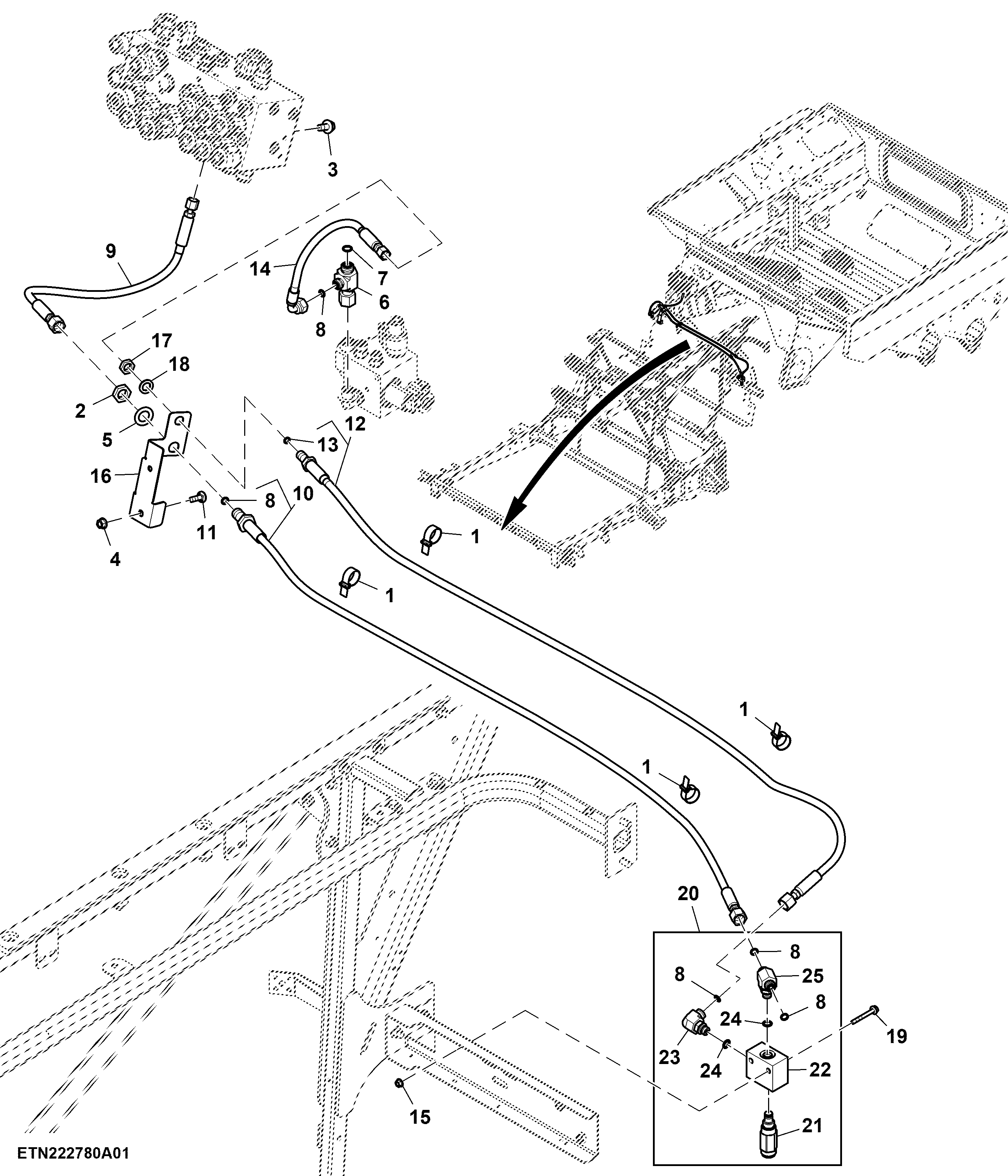

Hydraulic Hoses, Variable Speed Engine Fan W/ Variable Torque, W/ Power Fold Extension Cover
