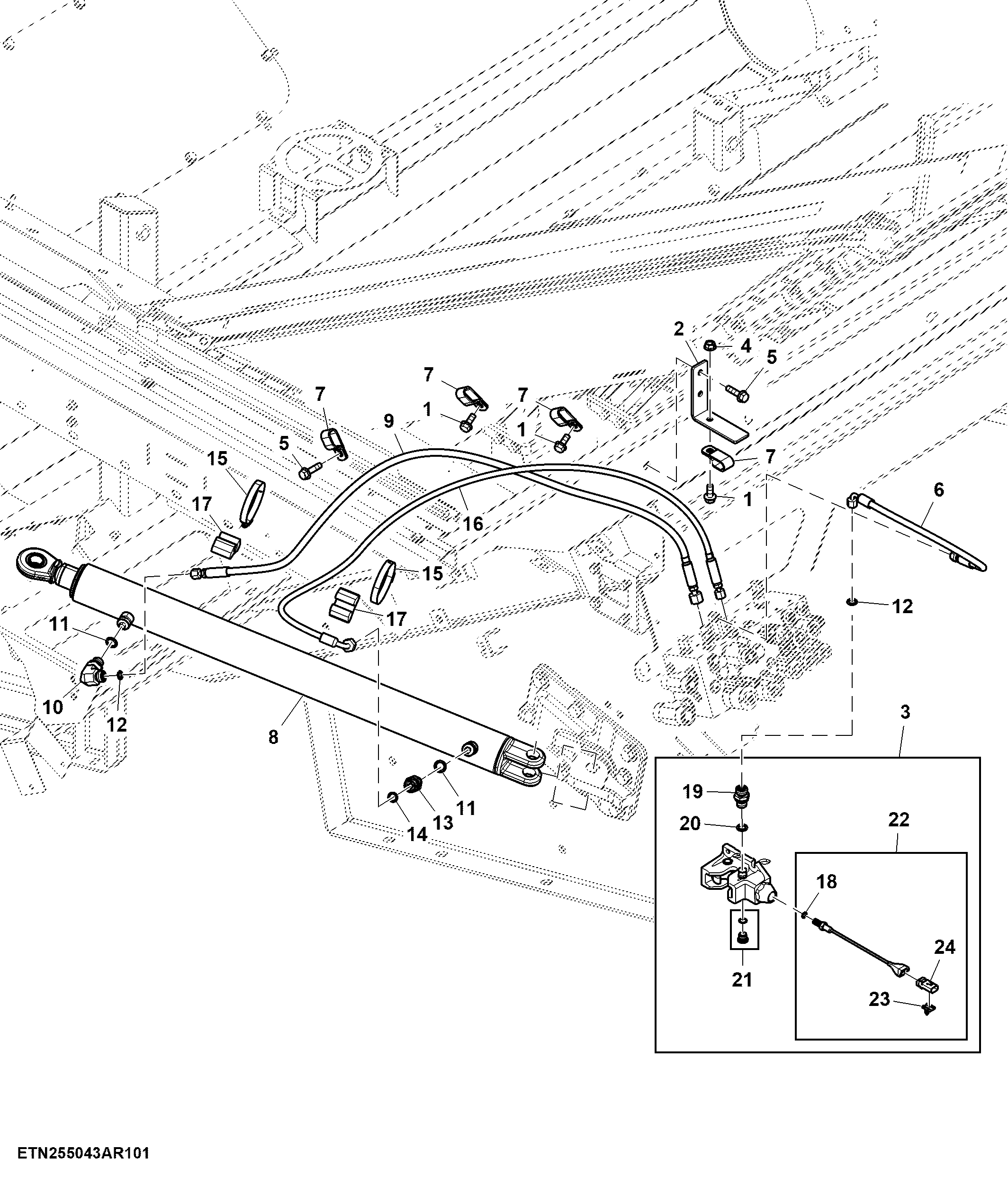

Hydraulic Cylinder and Hoses, Auger Swing, 9.4 m (31 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	3	Screw	M8 X 20
2	HXE134213	1	Bracket	-
3	AXE82327	1	Hydraulic Cylinder	-
4	14M7298	1	Flange Nut	M8
5	19M7868	3	Screw	M8 X 30
6	AXE70584	1	Hydraulic Hose	LGTH = 540 mm, Cylinder to Valve Port ASL
7	R35668	4	Clamp	-
8	AHC22226	1	Hydraulic Cylinder	-
8	AHC19323	1	Hydraulic Cylinder Kit	Bore Seal Kit
8	AHC16986	1	Hydraulic Cylinder Kit	Rod Seal Kit
9	AXE70224	1	Hydraulic Hose	LGTH = 1810 mm, Cylinder to Valve Port ASIN
10	38H5025	1	Elbow Fitting	-
11	51M7041	2	O-Ring	11.300 X 2.200 mm
12	T77814	1	O-Ring	-
13	38H5002	1	Adapter Fitting	-
14	T77613	1	O-Ring	-
15	TY22473	2	Clamp	-
16	AXE70223	1	Hydraulic Hose	LGHT = 1795 mm, Cylinder to Valve Port ASO
17	T105774	2	Guide	-
18	T116413	1	O-Ring	-
19	38H5001	1	Adapter Fitting	-
20	51M7040	1	O-Ring	9.300 X 2.200 mm
21	AXE46848	1	Fitting Plug	-
22	AXE83512	1	Sensor	-
23	57M9939	1	Elec. Connector Accessory	-
24	57M9784	1	Elec. Connector Housing	-

Hydraulic Cylinder and Hoses, Auger Swing, 9.4 m (31 ft)
