Открытый узел

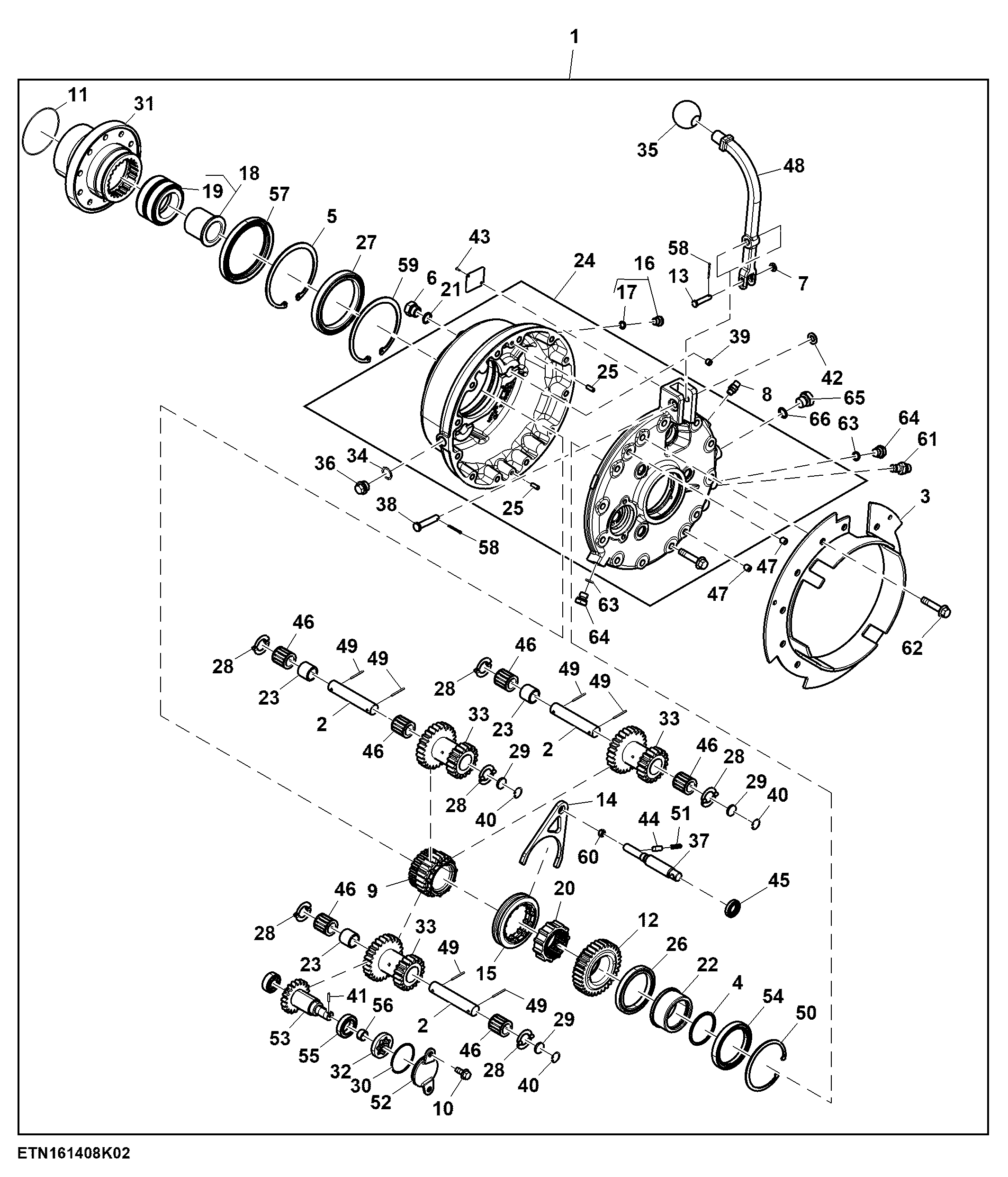

Gear Case, Straw Spreader Drive, Extra Fine Cut

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE32706	1	Gear Case	SUB FOR DE32507
2	CE35603	3	Pinion Shaft	-
3	DE32459	1	Lock Plate	-
4	R530785	1	O-Ring	-
5	H164449	1	Snap Ring	-
6	AE58655	1	Gauge	-
7	24M7435	1	Washer	8 X 15 X 1.600 mm
8	DE20928	1	Union Fitting	-
9	CE35606	1	Sun Gear	Z = 24
10	19M7866	2	Screw	M8 X 20
11	R110708	1	O-Ring	-
12	CE35572	1	Sun Gear	Z = 33
13	HXE115151	1	Pin	-
14	CE35637	1	Fork	-
15	CE35620	1	Shift Collar	-
16	RE539113	1	Fitting	-
17	51M7040	1	O-Ring	9.300 X 2.200 mm
18	DE32707	1	Bearing Kit	SUB FOR DE32504
19	DE32705	1	Bearing Kit	SUB FOR DE32501
20	CE35595	1	Splined Coupling	-
21	R26375	1	O-Ring	-
22	CE35630	1	Bushing	-
23	CE35621	3	Spacer	-
24	DE32467	1	Housing	-
25	44M7173	4	Dowel Pin	-
26	CE35633	1	Ball Bearing	-
27	CE35632	1	Ball Bearing	-
28	CE35638	6	Thrust Washer	-
29	CE31675	3	Cap	-
30	T102419	1	O-Ring	-
31	CE35741	1	Shaft	-
32	AH128528	1	Rotor	-
33	CE35571	3	Planet Pinion	Z = 26
34	51M4241	1	Sealing Ring	-
35	AXE72823	1	Knob	USE WITH CE35642
36	CC23323	1	Drain Plug	-
37	CE35619	1	Rod	-
38	HXE115149	1	Pin	-
39	15M6457	1	Drain Plug	-
40	40M7241	3	Snap Ring	-
41	H75358	1	Dowel Pin	-
42	24M7040	1	Washer	11 X 20 X 2 mm
43	25M3827	2	Groove Pin	3 X 8 mm
44	CE17532	1	Pin Fastener	-
45	AT12820	1	Seal	-
46	SJ303938	6	Needle Bearing	-
47	22M7139	2	Set Screw	M10 X 10
48	DE32661	1	Bar	SUB FOR CE35642
49	34M7086	6	Spring Pin	3 X 32 mm
50	U43391	1	Snap Ring	-
51	T27716	1	Compression Spring	-
52	CE35916	1	Housing	-
53	CE35917	1	Pinion	Z = 19
54	DE32457	1	Seal	-
55	RE590340	1	Ball Bearing	-
56	CE35951	1	Bushing	-
57	DE32460	1	Seal	-
58	11M7082	2	Cotter Pin	2.500 X 25 mm
59	T47836	1	Snap Ring	-
60	L112005	1	Nut	-
61	RE190805	1	Diagnostic Coupling	USE WITH DE32708
62	19M7806	12	Screw	M10 X 50
63	51M7041	2	O-Ring	11.300 X 2.200 mm
64	64M1003	2	Drain Plug	-
65	64M1005	1	Drain Plug	-
66	51M7043	1	O-Ring	15.300 X 2.200 mm

Gear Case, Straw Spreader Drive, Extra Fine Cut

Нет текстового описания
