Открытый узел

Frame Kit, Chaffer Side Sheets

Frame Kit, Chaffer Side Sheets

Frame Kit, Chaffer Side Sheets

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

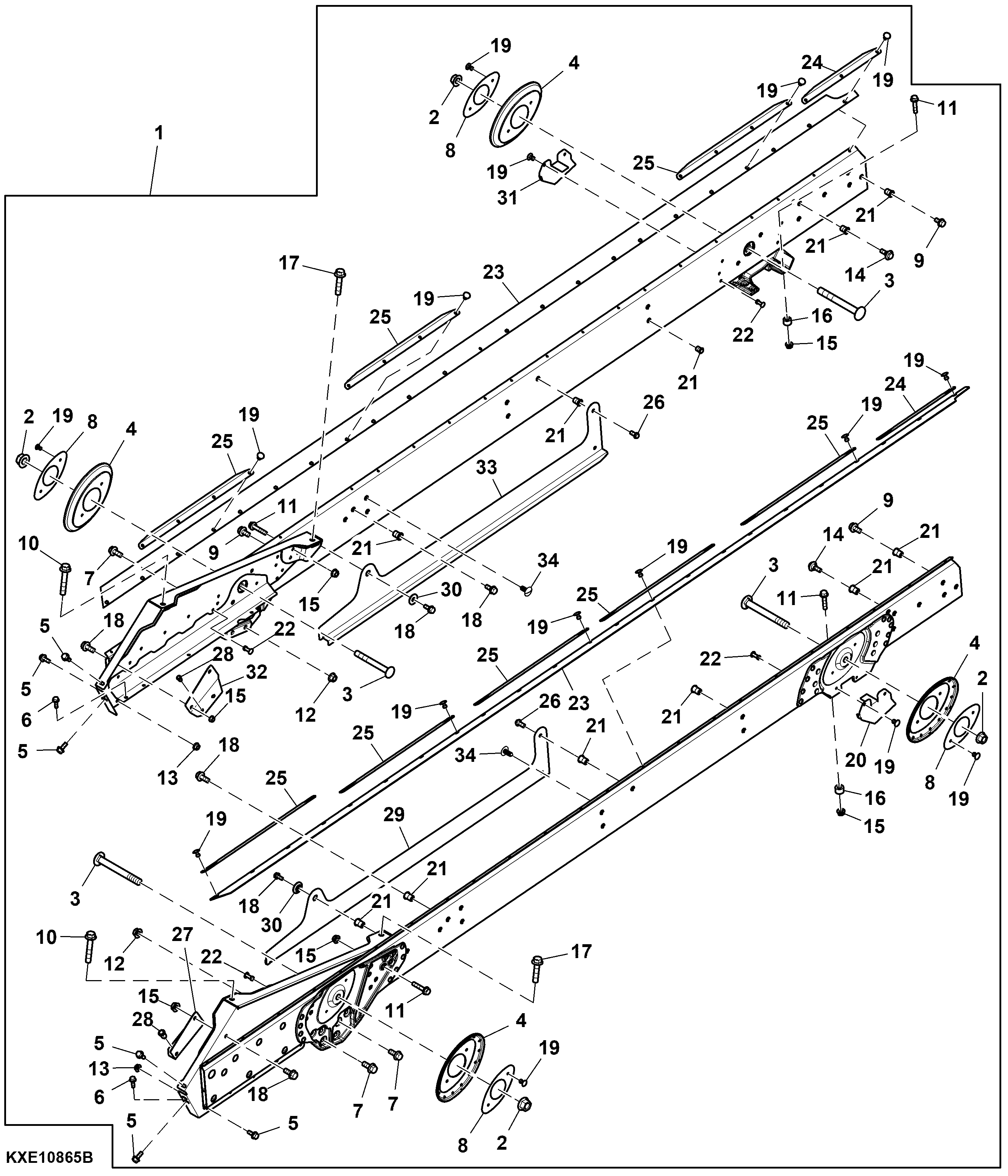

Frame Kit, Chaffer Side Sheets

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KXE10865	1	Frame Kit	-
2	14M7291	4	Flange Nut	M16
3	03M7358	4	Bolt	M16 X 140
4	HXE143938	4	Seal	-
5	19M7775	16	Screw	M6 X 16
6	19M7862	10	Screw	M6 X 20
7	19M7785	12	Screw	M10 X 25
8	HXE131197	4	Plate	-
9	19M7865	12	Screw	M8 X 16
10	19M7817	2	Screw	M12 X 70
11	19M7798	16	Screw	M8 X 40
12	14M7296	4	Flange Nut	M10
13	14M7303	10	Flange Nut	M6
14	R552228	2	Bolt	-
15	14M7298	20	Flange Nut	M8
16	M145213	8	Spacer	-
17	19M8112	2	Screw	M12 X 55
18	19M7866	10	Screw	M8 X 20
19	M64720	58	Rivet	-
20	HXE171433	1	Plate	-
21	H158135	34	Nut	-
22	HXE41908	26	Rivet	-
23	HXE148152	2	Sealing Trim	-
24	HXE148156	2	Retainer	-
25	HXE121502	10	Retainer	-
26	CE30748	2	Screw	-
27	HXE169414	1	Bracket	-
28	Z51633	4	Nut	-
29	HXE171556	1	Channel	-
30	UC28310	2	Spacer	-
31	HXE171432	1	Plate	-
32	HXE169413	1	Bracket	-
33	HXE171557	1	Channel	-
34	R115466	12	Plug	-
