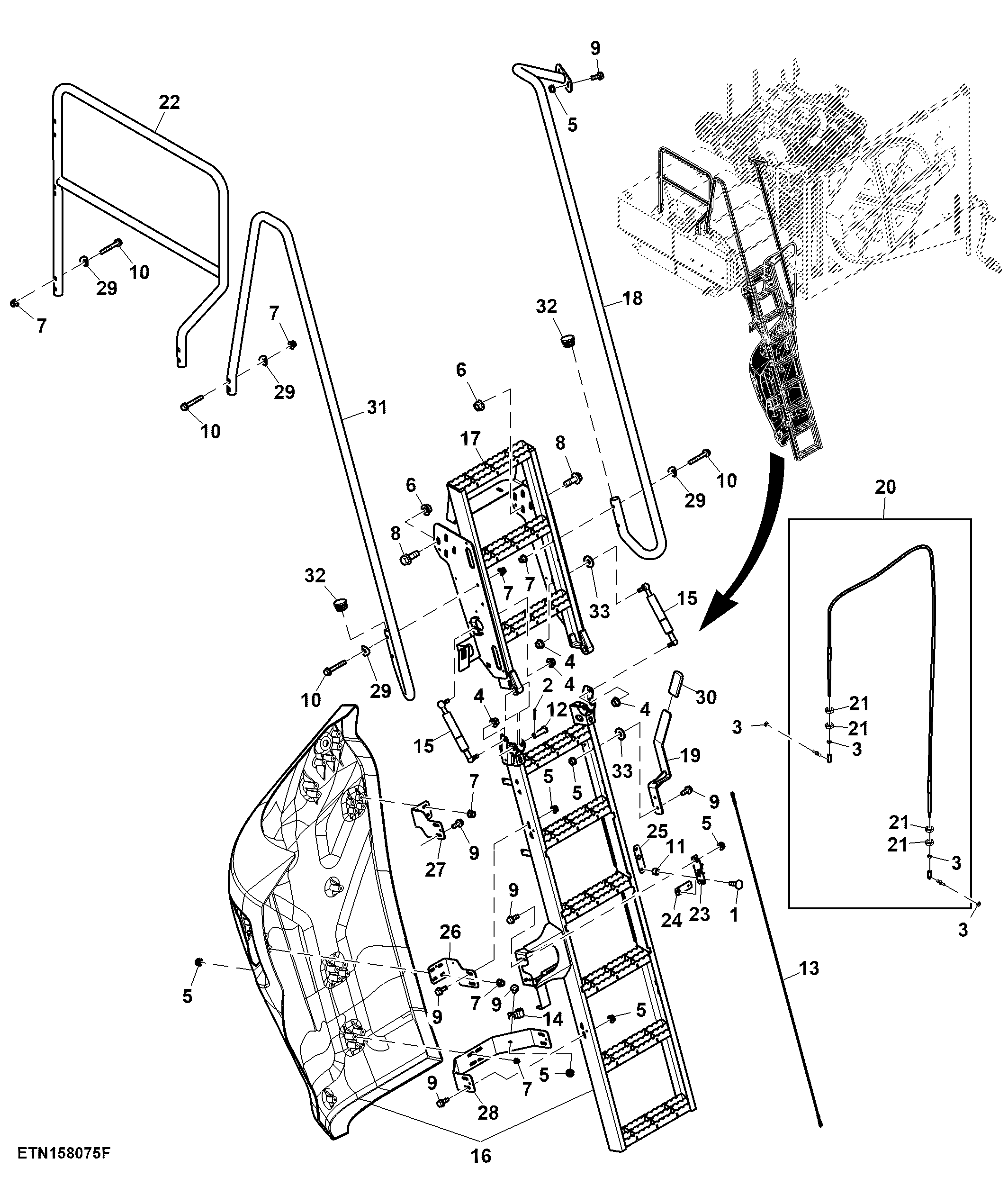

Engine Access Ladder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7094	2	Bolt	M8 X 30
2	11M7023	2	Cotter Pin	4 X 32 mm
3	14H631	4	Nut	0.190"
4	14M7400	4	Lock Nut	M10
5	14M7298	19	Flange Nut	M8
6	14M7299	8	Flange Nut	M12
7	14M7396	22	Lock Nut	M8
8	19M7790	8	Screw	M12 X 35
9	19M7866	17	Screw	M8 X 20
10	19M7979	10	Screw	M8 X 55
11	28H3400	2	Spacer	0.546" X 0.840" X 9/16"
12	45M7051	2	Pin Fastener	16 X 55 mm
13	AH151353	1	Cable	-
14	AH80916	1	Clip	-
15	AXE62282	2	Gas Operated Cylinder	-
16	AXE82222	1	Ladder	-
17	AXE82223	1	Ladder	-
18	AXE82224	1	Handrail	-
19	AXE82393	1	Handle	-
20	AXE82464	1	Push Pull Cable	-
21	14H934	4	Nut	7/16"
22	AXE82729	1	Handrail	-
23	AZ102725	1	Lock	-
24	HXE132111	1	Plate	-
25	HXE133329	1	Plate	-
26	HXE158481	1	Bracket	-
27	HXE158482	1	Bracket	-
28	HXE159824	1	Bracket	-
29	R111382	10	Washer	-
30	W25634	1	Grip	-
31	HXE157165	1	Handrail	-
32	Z102747	2	Plug	-
33	24M7207	2	Washer	8.400 X 24 X 2 mm
