Открытый узел

Chopper Deflectors, Premium

Chopper Deflectors, Premium

Chopper Deflectors, Premium

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Chopper Deflectors, Premium

Нет текстового описания

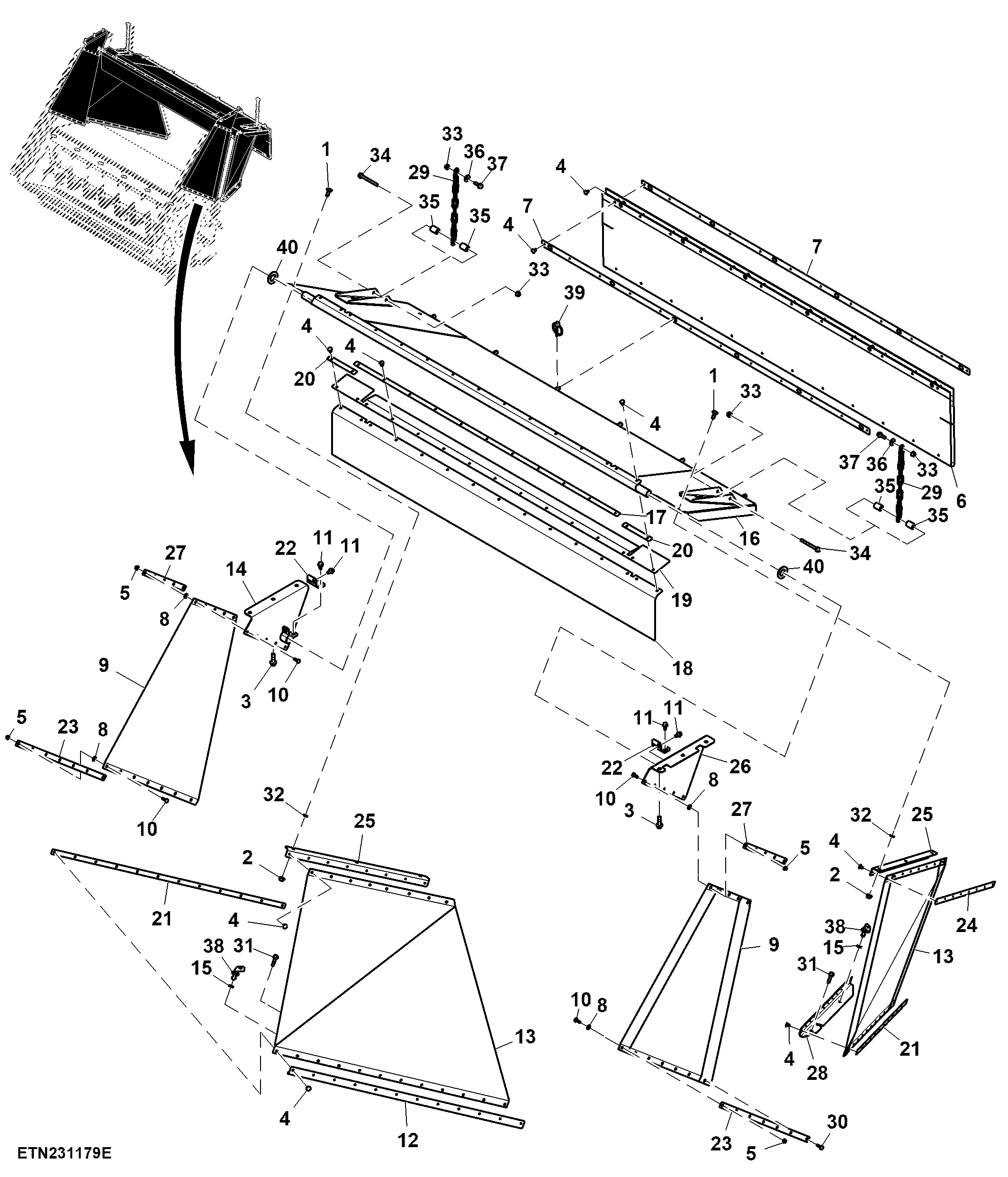

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	6	Bolt	M8 X 20
2	14M7298	6	Flange Nut	M8
3	19M7806	6	Screw	M10 X 50
4	M64720	39	Rivet	-
5	14M7303	62	Flange Nut	M6
6	AXE91465	1	Canvas	Rear
7	HXE154500	4	Sheet	-
8	TCU33334	22	Push Nut	-
9	AXE91260	2	Canvas	Front
10	03M7222	62	Bolt	M6 X 20
11	19M7865	4	Screw	M8 X 16
12	HXE181452	1	Bracket	-
12	HXE163870	1	Bracket	RH, SUB FOR HXE155118
13	AXE91261	2	Canvas	Rear, SUB FOR HXE154504
14	AXE80888	1	Bracket	RH
15	HXE158762	2	Retainer	-
16	AXE80926	1	Deflector	-
17	HXE158179	1	Sheet	-
18	HXE156984	1	Seal	Front
19	HXE158181	1	Seal	-
20	HXE158180	2	Sheet	-
21	HXE181450	2	Sheet	-
21	HXE154509	2	Sheet	-
22	HXE150773	2	Bracket	-
23	HXE154394	2	Plate	-
24	HXE154507	2	Sheet	-
24	HXE181453	2	Sheet	-
25	HXE154508	2	Bracket	-
25	HXE181454	2	Bracket	-
26	AXE80889	1	Bracket	LH
27	HXE154393	2	Plate	-
28	HXE163869	1	Bracket	LH, SUB FOR HXE154969
28	HXE181451	1	Bracket	-
29	AXE80927	2	Link Chain	-
30	19M7862	2	Screw	M6 X 20
31	H169568	2	Screw	-
32	H131531	6	Push Nut	-
33	H137328	4	Lock Nut	-
34	19M8039	2	Screw	M8 X 80
35	H130269	4	Spacer	-
36	24M7207	2	Washer	8.400 X 24 X 2 mm
37	19M7867	2	Screw	M8 X 25
38	HXE158759	2	Latch	-
39	M72598	12	Quick Lock Pin	-
40	24M7091	2	Washer	26 X 44 X 4 mm
