Открытый узел

Chaffer, General Purpose

Chaffer, General Purpose

Chaffer, General Purpose

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

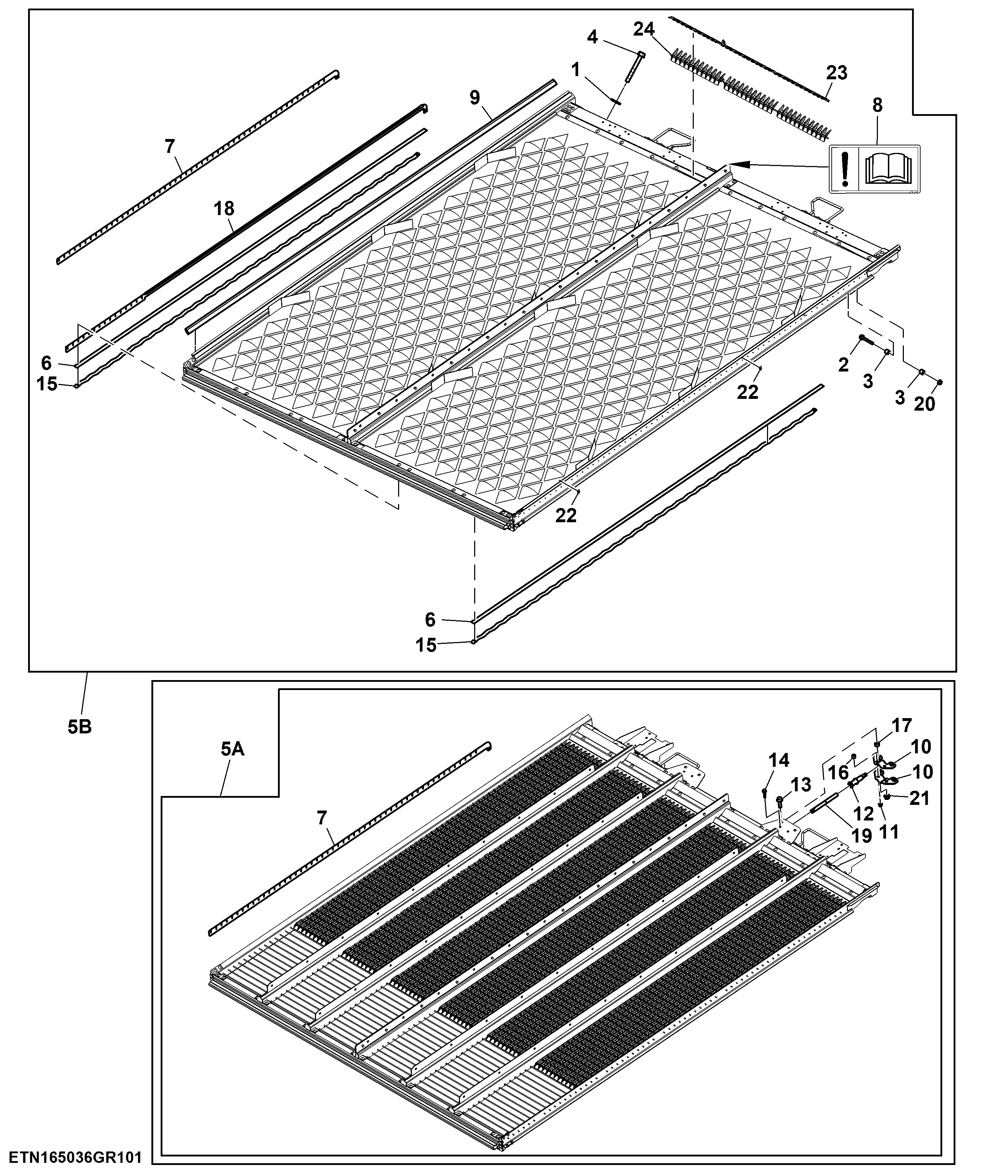

Chaffer, General Purpose

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R210137	6	Washer	8.400 X 20 X 2 mm (0.331" X 0.787" X 0.079")
2	19M8321	4	Screw	M6 X 45
3	HXE87739	8	Bushing	-
4	19M7803	6	Screw	M8 X 70
6	HXE110535	4	Strip	USE WITH AXE88345
7	HXE169821	2	Bar	SUB FOR APPL HXE110533; USE WITH AXE88345
8	HXE42305	1	Label	Refer To Operator Manual
9	HXE110522	2	Sealing Trim	-
10	H156800	4	Retainer	USE WITH AXE62162
11	14M7397	4	Lock Nut	M6, USE WITH AXE62162
12	H156801	2	Actuator	USE WITH AXE62162
13	19M7835	4	Screw	M10 X 35, USE WITH AXE62162
14	19M7796	4	Screw	M6 X 30, USE WITH AXE62162
15	HXE155259	4	Leaf Spring	USE WITH AXE88345
16	R52516	4	Bushing	USE WITH AXE62162
17	M90781	4	Spacer	USE WITH AXE62162
18	HXE169821	2	Bar	SUB FOR HXE155424
19	HXE155491	2	Rod	USE WITH AXE62162
20	H137327	2	Lock Nut	-
21	14M7334	4	Flange Nut	M10, USE WITH AXE62162
22	H178105	22	Nut	-
23	AXE79692	1	Louver	-
24	AXE79695	1	Louver	-
5A	AXE62162	1	Chaffer	-
5B	AXE87891	1	Chaffer	SUB FOR AXE88345 AND AXE62162
