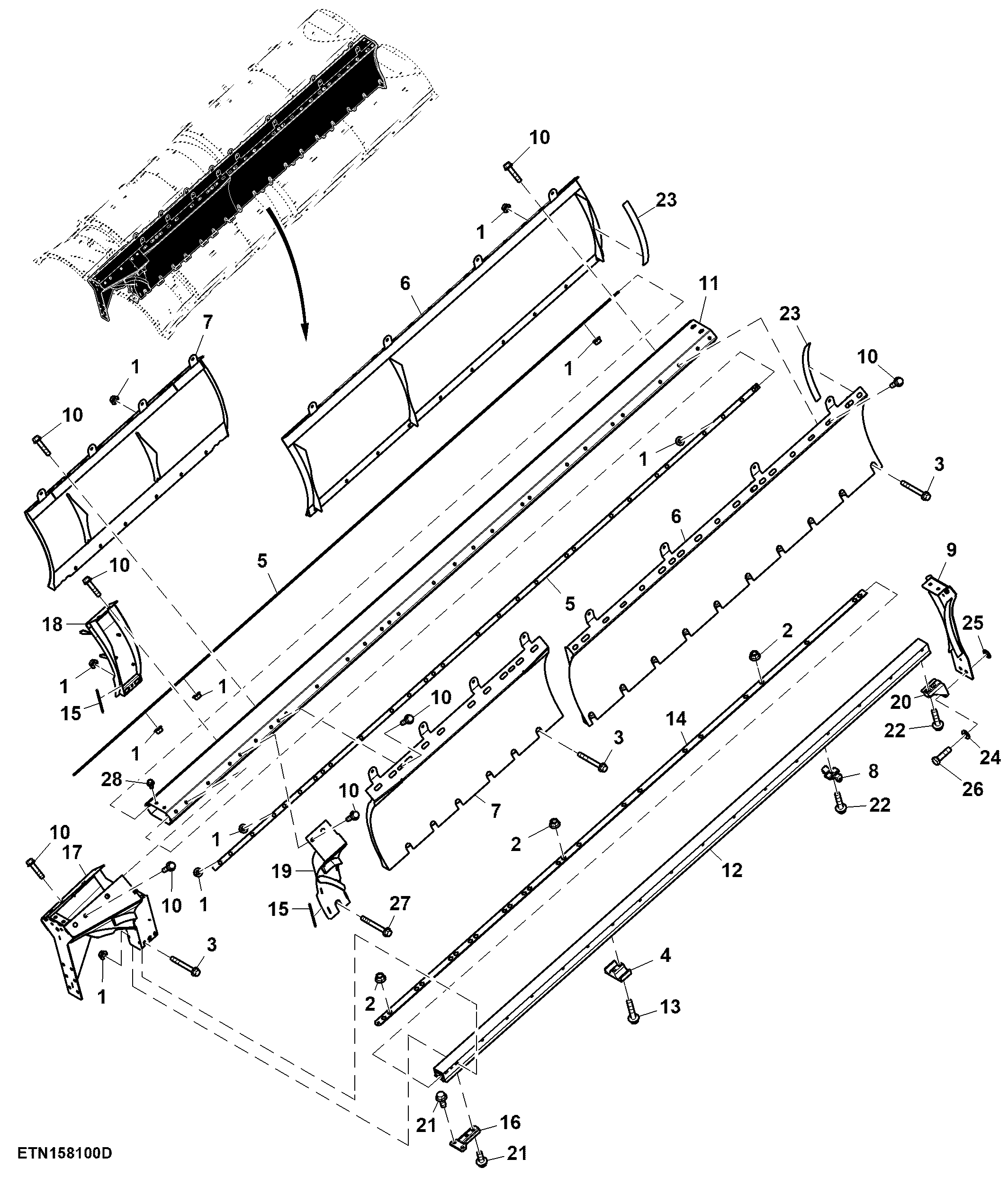

Center Spine Support, Regular Wear

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	14M7299	26	Flange Nut	M12
3	19M7810	18	Screw	M10 X 80
4	HXE107434	6	Bracket	-
5	HXE106323	2	Strip	-
6	AXE59829	2	Wear Plate	Separation Section
7	AXE59836	2	Wear Plate	Threshing Section
8	HXE108433	8	Bracket	-
9	AXE58842	1	Bracket	Spine to Rear Bulkhead Mount
10	19M7805	16	Screw	M10 X 45
11	AXE90639	1	Support	Top, SUB FOR AXE63420
12	AXE63421	1	Support	Bottom
13	19M7815	12	Screw	M12 X 60
14	HXE129921	1	Plate	-
15	HXE129932	2	Seal	-
16	HXE129924	1	Plate	-
17	AXE72145	1	Support	-
18	AXE72147	1	Wear Plate	RH
19	AXE72146	1	Wear Plate	LH
20	HXE108759	1	Bracket	-
21	19M7789	4	Screw	M12 X 30
22	19M8306	10	Screw	M12 X 50
23	HXE105067	2	Seal	-
24	24M7047	2	Washer	13 X 24 X 2.500 mm
25	H143731	2	Push Nut	-
26	19M7496	2	Cap Screw	M12 X 45
27	19M8977	1	Screw	M10 X 85
28	19M7784	2	Screw	M10 X 20
