Открытый узел

Bracket, Styling Panels, RH

Bracket, Styling Panels, RH

Bracket, Styling Panels, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

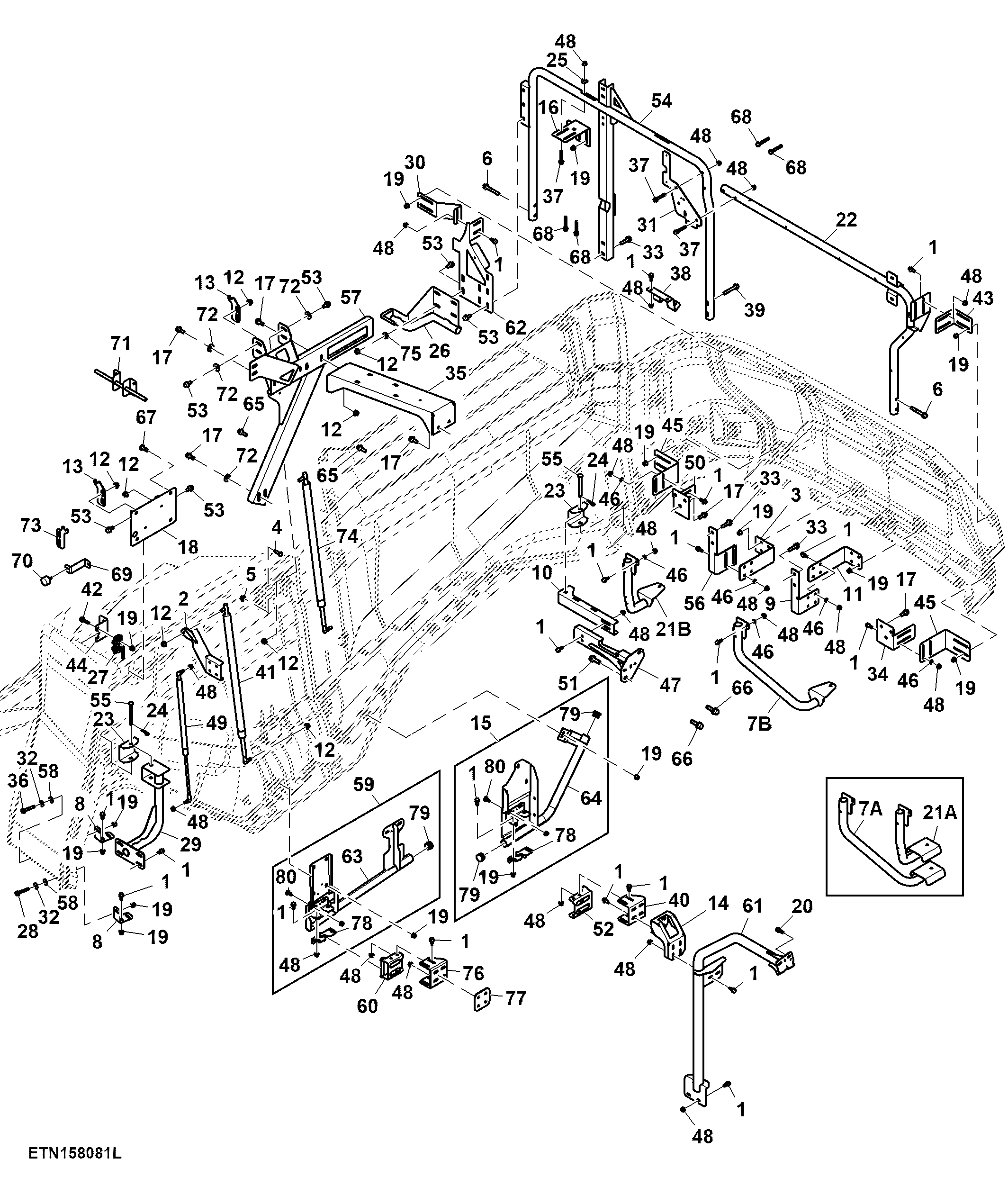

Bracket, Styling Panels, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	62	Screw	M8 X 20
2	AXE83166	1	Handle	-
3	HXE167683	1	Plate	SUB FOR HXE156203
4	19M7862	2	Screw	M6 X 20
5	14M7303	2	Flange Nut	M6
6	19M8114	4	Screw	M10 X 70
8	HXE121924	2	Bracket	-
9	HXE158479	1	Plate	-
10	HXE157572	1	Plate	-
11	HXE156201	1	Plate	-
12	14M7296	21	Flange Nut	M10
13	HXE142088	2	Gusset	-
14	AXE83848	1	Bracket	-
15	AXE87934	1	Handrail	SUB FOR AXE84441
16	HXE156207	2	Plate	-
17	19M7785	18	Screw	M10 X 25
18	AXE87935	1	Support	SUB FOR AXE77876
19	14M7396	54	Lock Nut	M8
20	19M7867	2	Screw	M8 X 25
22	AXE88538	1	Bracket	SUB FOR AXE82255
23	H173257	2	Clevis	-
24	J16931	2	Pin	-
25	R111382	4	Washer	-
26	AXE88958	1	Bracket	SUB FOR AXE82850
27	AH214844	2	Latch	-
28	19M7803	1	Screw	M8 X 70
29	AXE81131	1	Bracket	-
30	HXE159463	1	Plate	-
31	HXE156900	1	Bracket	-
32	24M7207	2	Washer	8.400 X 24 X 2 mm
33	19M7804	6	Screw	M10 X 40
34	HXE167681	1	Plate	SUB FOR HXE156001
35	HXE110866	1	Gusset	-
36	19M7800	1	Screw	M8 X 50
37	19M8319	8	Screw	M8 X 50
38	HXE159222	1	Bracket	-
39	19M7808	10	Screw	M10 X 65
40	HXE167679	1	Bracket	SUB FOR HXE161405
41	AXE79391	1	Gas Operated Cylinder	-
42	19M7897	4	Screw	M8 X 35
43	HXE156209	1	Bracket	-
44	HXE157794	2	Plate	-
45	HXE146113	2	Plate	-
46	H131531	22	Push Nut	-
47	AXE76410	1	Support	-
48	14M7298	60	Flange Nut	M8
49	AXE67744	1	Gas Operated Cylinder	-
50	HXE156426	1	Plate	-
51	19M7790	2	Screw	M12 X 35
52	AXE87116	1	Bracket	SUB FOR AXE84193
53	19M7784	7	Screw	M10 X 20
54	AXE82073	1	Bracket	-
55	45M7121	2	Pin Fastener	10 X 100 mm
56	HXE158478	1	Plate	-
57	AXE88540	1	Support	SUB FOR AXE62295
58	T25122	2	Washer	-
59	AXE87925	1	Bracket	SUB FOR AXE84508
60	AXE87117	1	Bracket	SUB FOR AXE84412
61	AXE87973	1	Support	SUB FOR AXE83543
62	HXE167543	1	Bracket	SUB FOR HXE156194
63	AXE84418	1	Bracket	-
64	AXE84414	1	Handrail	-
65	19M7786	2	Screw	M10 X 30
66	HXE141518	2	Screw	-
67	R559206	4	Screw	-
68	19M7979	8	Screw	M8 X 55
69	HXE170083	1	Bracket	-
70	AH154566	1	Bumper	-
71	AXE88299	1	Bracket	-
72	24M7178	8	Washer	10.500 X 30 X 2.500 mm
73	H164691	3	Bracket	-
74	AXE88129	1	Gas Operated Cylinder	-
75	24M7213	4	Washer	10.500 X 25 X 4 mm
76	HXE173883	1	Bracket	-
77	HXE177549	1	Bracket	-
78	AZ102725	2	Lock	-
79	Z102747	3	Plug	-
80	03M7184	4	Bolt	M8 X 20
7A	AXE82267	1	Arm	-
7B	AXE87495	1	Arm	SUB FOR AXE82267
21A	AXE82268	1	Arm	-
21B	AXE87352	1	Arm	SUB FOR AXE82268
