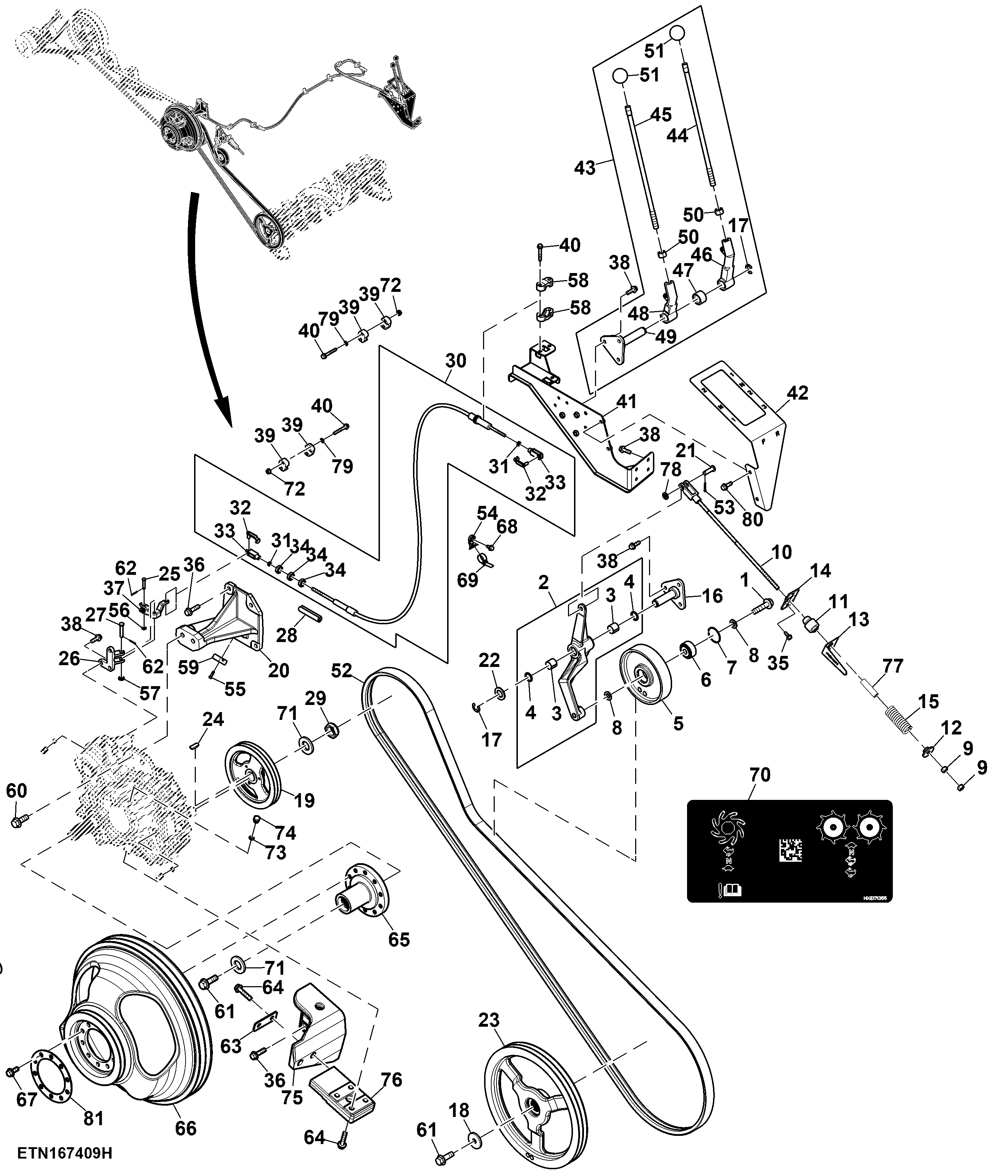

Belt Drive, Slow Speed

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7825	1	Screw	M16 X 65
2	AXE63951	1	Arm	-
3	H171061	4	Bushing	-
4	AA5607R	6	Seal	-
5	AXE83326	1	Idler	-
6	AXE64492	1	Bearing	-
7	40M7103	1	Snap Ring	-
8	24M7617	2	Washer	17 X 30 X 3 mm
9	14M7275	2	Nut	M12
10	AXE88369	1	Rod	SUB FOR AXE63947
11	H170141	1	Pivot	-
12	HXE109428	1	Splined Coupling	-
13	HXE171478	1	Gauge	SUB FOR HXE114577
14	HXE57005	1	Bracket	-
15	H82418	1	Spring	SUB FOR HXE90187
16	AXE61607	1	Pin	-
17	P46402	2	Snap Ring	-
18	R20135	1	Washer	-
19	HXE171323	1	Pulley	SUB FOR HXE114692
20	HXE113496	1	Support	-
21	45M7094	1	Pin Fastener	12 X 40 mm
22	24M7091	2	Washer	26 X 44 X 4 mm
23	HXE111406	1	Pulley	-
24	26H105	1	Shaft Key	3/8" X 2-1/8"
25	HXE115151	1	Pin	-
26	HXE115150	1	Semi-Finished Casting	-
27	HXE115149	1	Pin	-
28	-	2	Part 28	CTL 85 mm, MF AH122244
29	H165447	2	Lock Nut	-
30	AXE63097	1	Cable	-
31	14M7151	2	Nut	M8
32	45M7065	2	Spring Locking Pin	-
33	54M4420	2	Yoke	-
34	14M7776	3	Nut	M16
35	19M7866	2	Screw	M8 X 20
36	19M7813	8	Screw	M12 X 45
37	HXE115148	1	Semi-Finished Casting	-
38	19M7786	13	Screw	M10 X 30
39	H115533	8	Clamp	-
40	19M7979	10	Screw	M8 X 55
41	AXE89930	1	Bracket	SUB FOR AXE64314
42	HXE176803	1	Gusset	SUB FOR HXE118586
43	AXE86179	1	Shifter	SUB FOR AXE63001
44	HXE112341	1	Shifter Rod	-
45	HXE165871	1	Shifter Rod	SUB FOR HXE112340
46	AXE85529	1	Arm	SUB FOR HXE112337
47	HXE112339	1	Spacer	-
48	AXE85523	1	Arm	SUB FOR HXE118695
49	AXE86176	1	Pin	SUB FOR AXE62999
50	14M7276	2	Nut	M16
51	AXE72823	2	Knob	-
52	HXE171378	1	V-Belt	LGTH = 4140 mm, WIDTH = 38 mm, SUB FOR HXE124271
53	11M7021	1	Cotter Pin	4 X 25 mm
54	H224072	2	Clamp	-
55	19M7603	2	Screw	M6 X 20
56	24M7435	1	Washer	8 X 15 X 1.600 mm
57	24M7040	1	Washer	11 X 20 X 2 mm
58	H133047	2	Clamp	-
59	HXE94371	1	Clamp	-
60	19M7844	2	Screw	M16 X 45
61	19M7794	1	Screw	M16 X 50
62	11M7081	2	Cotter Pin	2.500 X 20 mm
63	HXE130265	1	Plate	-
64	19M8112	6	Screw	M12 X 55
65	HXE171890	1	Hub	SUB FOR HXE142110
66	HXE142109	1	Pulley	-
67	19M7789	10	Screw	M12 X 30
68	19M7865	2	Screw	M8 X 16
69	H224073	2	Tie Band	-
70	HXE171355	1	Label	Fast and Rotor Shifter
71	A96302	2	Washer	-
72	14M7298	8	Flange Nut	M8
73	R26448	1	O-Ring	-
74	R27218	1	Fitting Plug	-
75	HXE158890	1	Support	-
76	HXE158891	1	Support	-
77	-	1	Part 77	CTL 70 mm, MF TY22326
78	24M7429	1	Washer	13 X 24 X 2.500 mm
79	M84309	8	Nut	-
80	19M7784	2	Screw	M10 X 20
81	HXE176805	1	Shim	-
