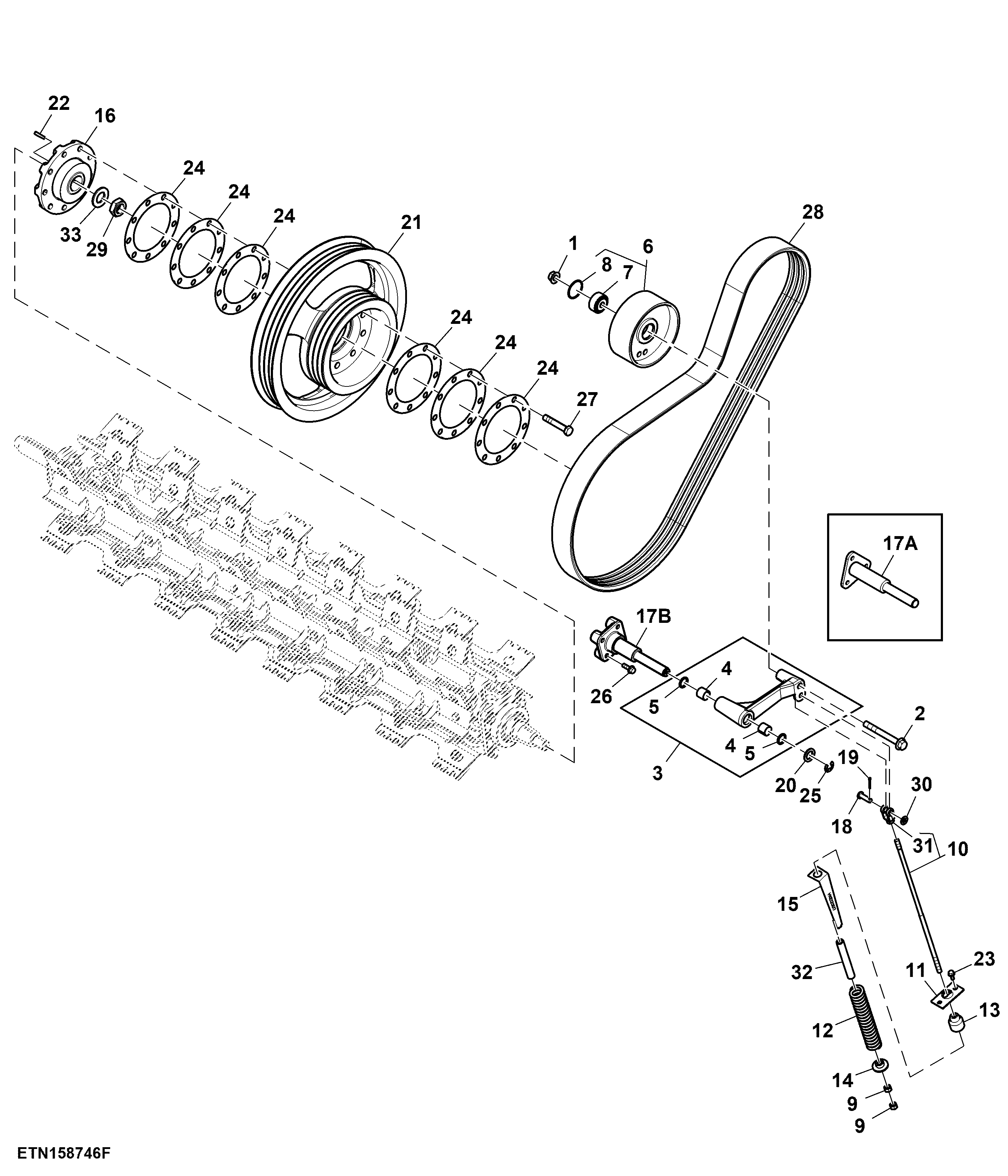

Belt Drive, Discharge Beater

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7291	1	Flange Nut	M16
2	19M9700	1	Screw	M16 X 140
3	AXE61606	1	Arm	-
4	H171061	2	Bushing	-
5	AA5607R	2	Seal	-
6	AXE82414	1	Idler	-
7	AXE64492	1	Bearing	-
8	40M7103	1	Snap Ring	-
9	14M7275	2	Nut	M12
10	AXE88286	1	Rod	SUB FOR AXE62559
11	AXE66058	1	Bracket	-
12	FH316660	1	Compression Spring	-
13	H170141	1	Pivot	-
14	HXE109428	1	Splined Coupling	-
15	HXE120517	1	Gauge	-
16	HXE109376	1	Hub	-
18	45M7094	1	Pin Fastener	12 X 40 mm
19	11M7021	1	Cotter Pin	4 X 25 mm
20	24M7294	1	Washer	26 X 39 X 4 mm
21	HXE112583	1	Pulley	-
22	26H99	1	Shaft Key	1/4" X 1-1/2"
23	19M7866	2	Screw	M8 X 20
24	HXE115860	6	Shim	TK = 2 mm
25	P46402	1	Snap Ring	-
26	19M8292	4	Screw	M10 X 50
27	19M8485	9	Cap Screw	M16 X 90
28	HXE124189	1	V-Belt	LGTH = 2810 mm, WIDTH = 76 mm
29	H165447	1	Lock Nut	-
30	24M7429	1	Washer	13 X 24 X 2.500 mm
31	R185966	1	Yoke	-
32	-	1	Part 33	CTL 125 mm, MF TY24412
33	24M7729	1	Washer	34 X 60 X 5 mm
17A	AXE61852	1	Pin	-
17B	AXE89426	1	Housing	SUB FOR AXE61852
