Auger, Folding Unloading, Outer, 7.9 m (26 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7296	16	Washer	10.500 X 30 X 2.500 mm
2	21M7731	10	Screw	M10 X 50
3	H213604	10	Spacer	-
4	21M7443	2	Screw	M10 X 35
5	14M7296	16	Flange Nut	M10
6	H211888	2	Pin	USE WITH AXE80727
6	HXE178392	2	Pin	USE WITH AXE92664
7	34M7102	4	Spring Pin	5 X 26 mm
8	34M7044	2	Spring Pin	6 X 50 mm
9	H217009	2	Shim	-
10	AXE80727	1	Hinge	ORDER AXE92664
10	AXE92664	1	Hinge	-
11	HXE166223	1	Reinforcement	SUB FOR HXE109260
12	AXE63373	1	Housing	-
13	TCU25076	1	Spring Locking Pin	-
14	AH213769	1	Support	-
15	AXE75300	1	Auger	-
16	HXE83479	1	Reinforcement	SUB FOR HXE109257
17	AXE86743	1	Housing	SUB FOR AXE65439
18	AXE65621	1	Bearing	ORDER AXE86004
18	AXE86004	1	Bearing	-
19	19M7866	1	Screw	M8 X 20
20	24H1300	1	Washer	25/64" X 2" X 0.220"
21	U41053	1	Washer	-
22	03M7185	15	Bolt	M8 X 25
23	H131531	9	Push Nut	-
24	14M7298	1	Flange Nut	M8
25	19M7800	1	Screw	M8 X 50
26	24M7091	6	Washer	26 X 44 X 4 mm
27	57M11936	7	Elec. Connector Accessory	-
28	A78364	7	Tie Band	-
29	AH89461	1	Pin Fastener	-
30	AH89486	1	Clip	-
31	AXE43474	1	Bracket	-
32	H207614	3	Bushing	-
33	AXE43475	1	Bracket	-
34	21M7399	4	Screw	M6 X 16
35	T26565	2	Dowel Pin	-
36	AXE73925	1	Pin	-
37	H207612	1	Seal	-
38	H207615	2	Thrust Washer	-
39	HXE137184	1	Pin	-
40	J16931	1	Pin	Spring Locking
41	LVU18226	1	Pin Fastener	Clevis
42	M129036	3	Ring	-
43	HXE169790	1	Pin	-
44	21M7497	4	Screw	M10 X 50

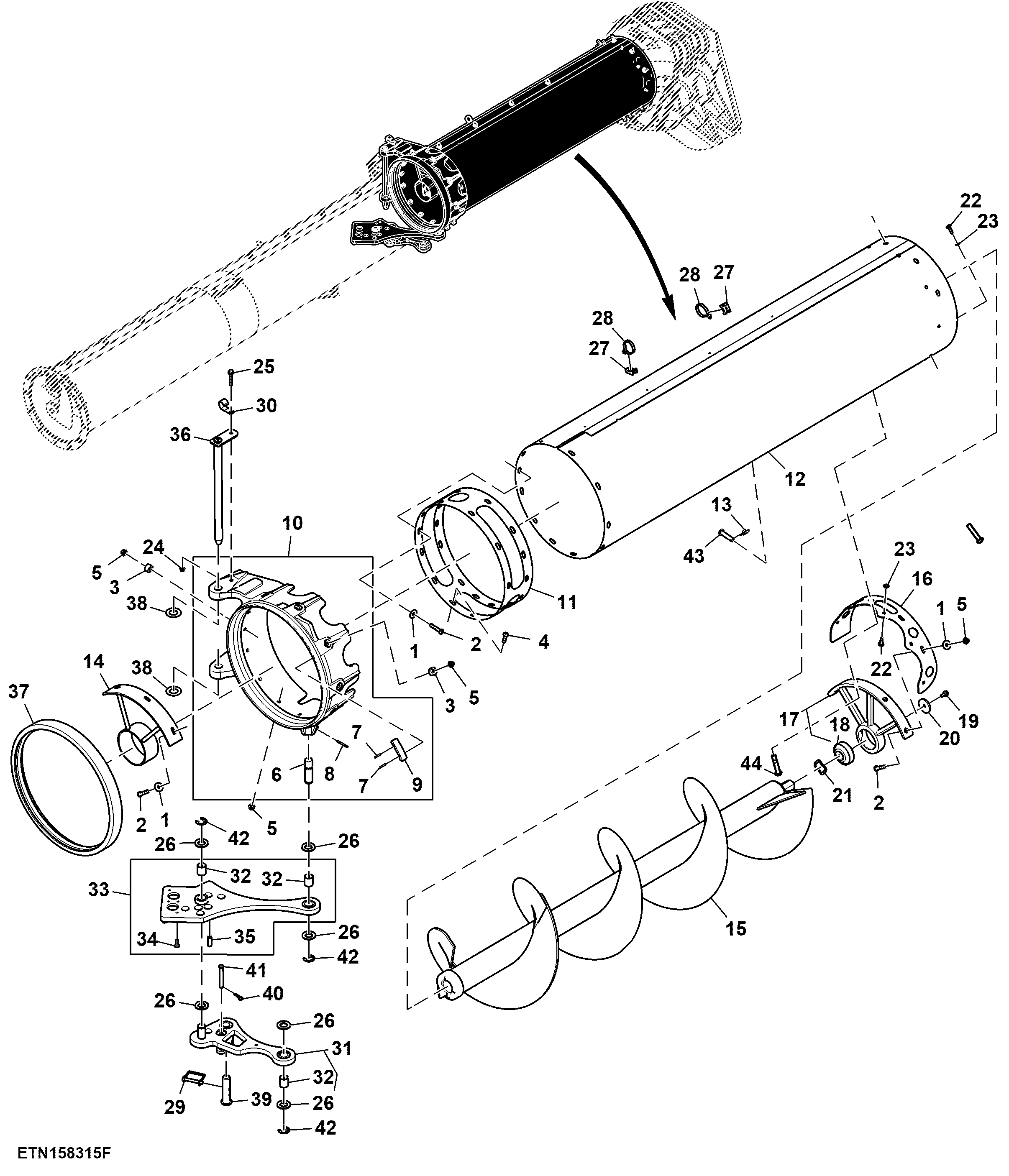

Auger, Folding Unloading, Outer, 7.9 m (26 ft)
