Auger, Folding Unloading, Center, 9.4 m (31 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7299	32	Flange Nut	M12
2	24M7291	2	Washer	37 X 66 X 5 mm
3	H211804	1	Spring	-
4	34M7042	1	Spring Pin	6 X 40 mm, USE WITH H216254
4	34M7206	1	Spring Pin	6 X 40 mm, USE WITH HXE175768
5	14M7298	14	Flange Nut	M8
6	HXE175768	1	Guide	SUB FOR H216254
7	H131531	12	Push Nut	-
8	HXE109243	1	Plate	-
9	J16931	1	Pin	Spring Locking
10	45M7042	1	Pin Fastener	12 X 50 mm
11	A78364	15	Tie Band	-
12	57M11936	15	Elec. Connector Accessory	-
13	HXE59141	2	Gasket	-
14	HXE125955	2	Door	-
15	03M7185	12	Bolt	M8 X 25
16	19M7800	2	Screw	M8 X 50
17	H216268	1	Hydr. Quick Coupler Plug	-
18	AXE88542	1	Auger	SUB FOR AXE75299
19	AXE76063	1	Housing	-
20	19M7814	32	Screw	M12 X 50
21	AXE86743	1	Housing	SUB FOR AXE65439
22	AXE65621	1	Bearing	ORDER AXE86004
22	AXE86004	1	Bearing	-
23	HXE83479	1	Reinforcement	SUB FOR HXE109259
24	AXE76064	1	Housing	Center
25	H213604	7	Spacer	-
26	21M7443	2	Screw	M10 X 35
27	14M7296	13	Flange Nut	M10
28	21M7731	11	Screw	M10 X 50
29	24M7296	9	Washer	10.500 X 30 X 2.500 mm
30	H211888	2	Pin	USE WITH AXE80771
30	HXE178392	1	Pin	USE WITH AXE92663
31	34M7044	2	Spring Pin	6 X 50 mm
32	H207614	4	Bushing	-
33	AXE80771	1	Hinge	ORDER AXE92663
33	AXE92663	1	Hinge	-
34	HXE166223	1	Reinforcement	SUB FOR HXE109260

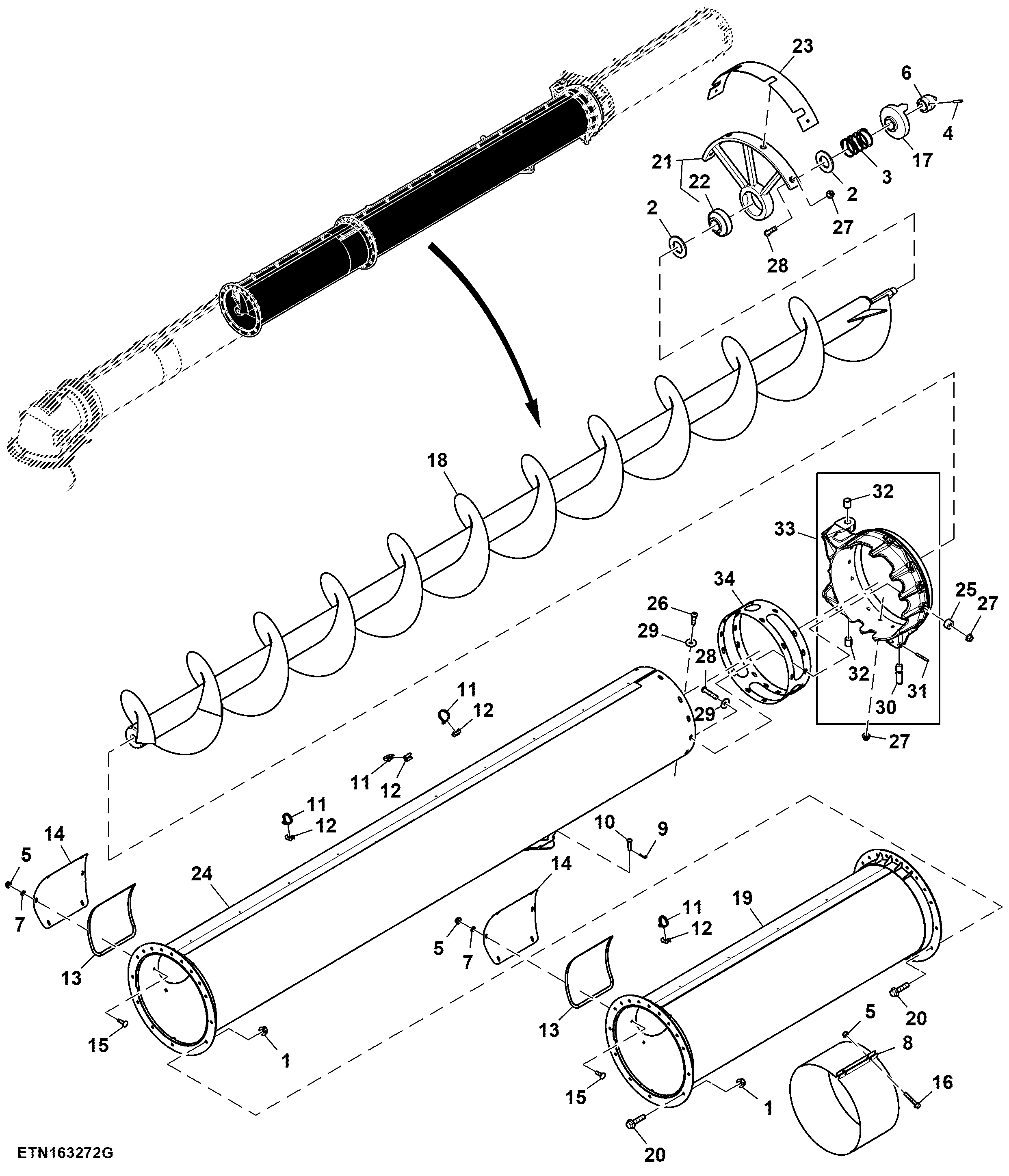

Auger, Folding Unloading, Center, 9.4 m (31 ft)
