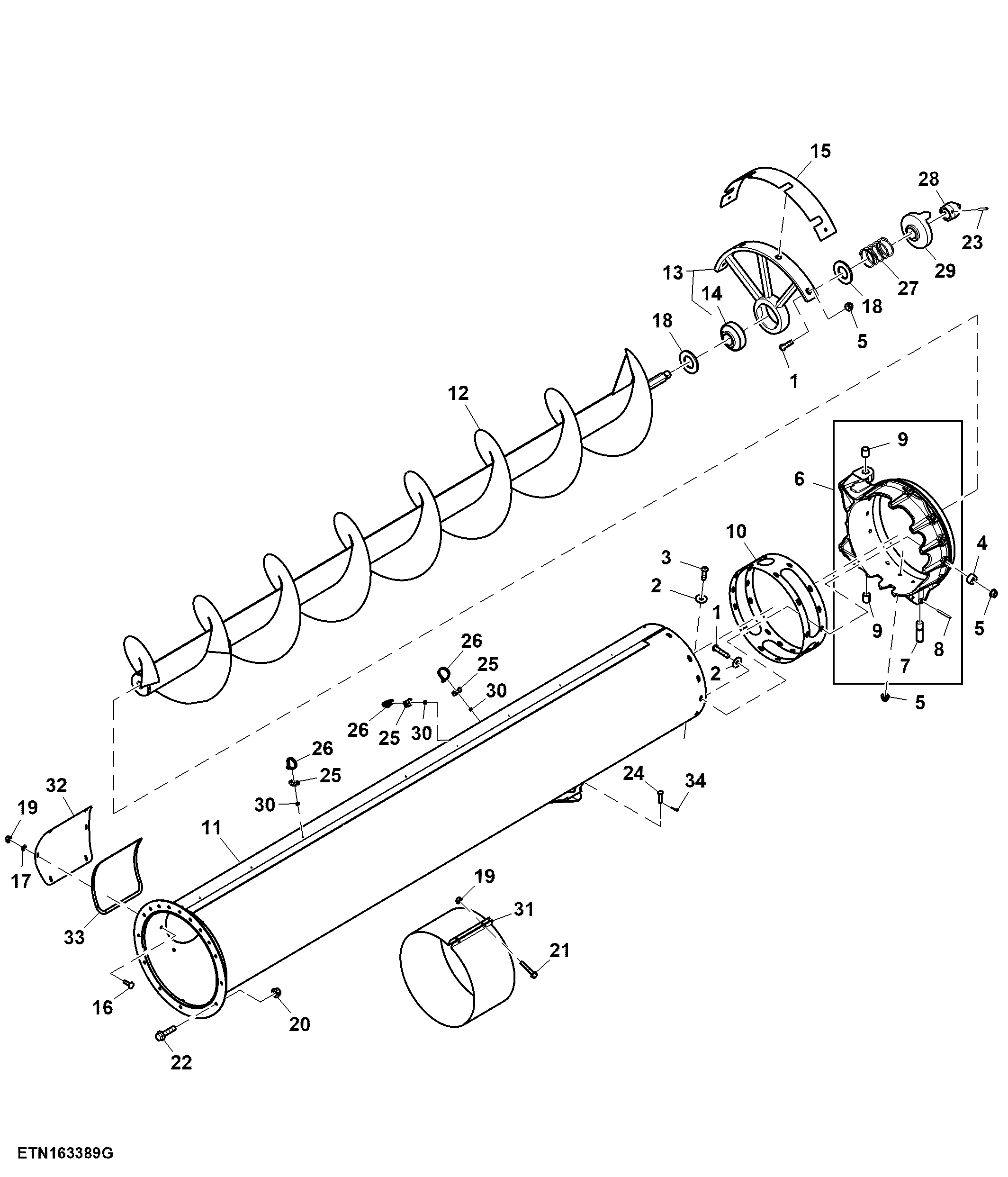

Auger, Folding Unloading, Center, 8.7 m (28.5 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7731	11	Screw	M10 X 50
2	24M7296	9	Washer	10.500 X 30 X 2.500 mm
3	21M7443	2	Screw	M10 X 35
4	H213604	7	Spacer	-
5	14M7296	13	Flange Nut	M10
6	AXE80771	1	Hinge	ORDER AXE92663
6	AXE92663	1	Hinge	-
7	HXE178392	1	Pin	SUB FOR H211888
8	34M7044	2	Spring Pin	6 X 50 mm
9	H207614	4	Bushing	-
10	HXE166223	1	Reinforcement	SUB FOR HXE109260
11	AXE88390	1	Housing	SUB FOR AXE76483
12	AXE88545	1	Auger	SUB FOR AXE74994
13	AXE86743	1	Housing	SUB FOR AXE65439
14	AXE65621	1	Bearing	ORDER AXE86004
14	AXE86004	1	Bearing	-
15	HXE83479	1	Reinforcement	SUB FOR HXE109259
16	03M7185	6	Bolt	M8 X 25
17	H131531	6	Push Nut	-
18	24M7291	2	Washer	37 X 66 X 5 mm
19	14M7298	8	Flange Nut	M8
20	14M7299	17	Flange Nut	M12
21	19M7800	2	Screw	M8 X 50
22	19M7814	17	Screw	M12 X 50
23	34M7042	1	Spring Pin	6 X 40 mm, USE WITH H216254
23	34M7206	1	Spring Pin	6 X 40 mm, USE WITH HXE175768
24	45M7042	1	Pin Fastener	12 X 50 mm
25	57M11936	14	Elec. Connector Accessory	-
26	A78364	14	Tie Band	-
27	H211804	1	Spring	-
28	HXE175768	1	Guide	SUB FOR H216254
29	H216268	1	Hydr. Quick Coupler Plug	-
30	AT44188	14	Rivet	-
31	HXE109243	1	Plate	-
32	HXE125955	1	Door	-
33	HXE59141	1	Gasket	-
34	J16931	1	Pin	-

Auger, Folding Unloading, Center, 8.7 m (28.5 ft)
