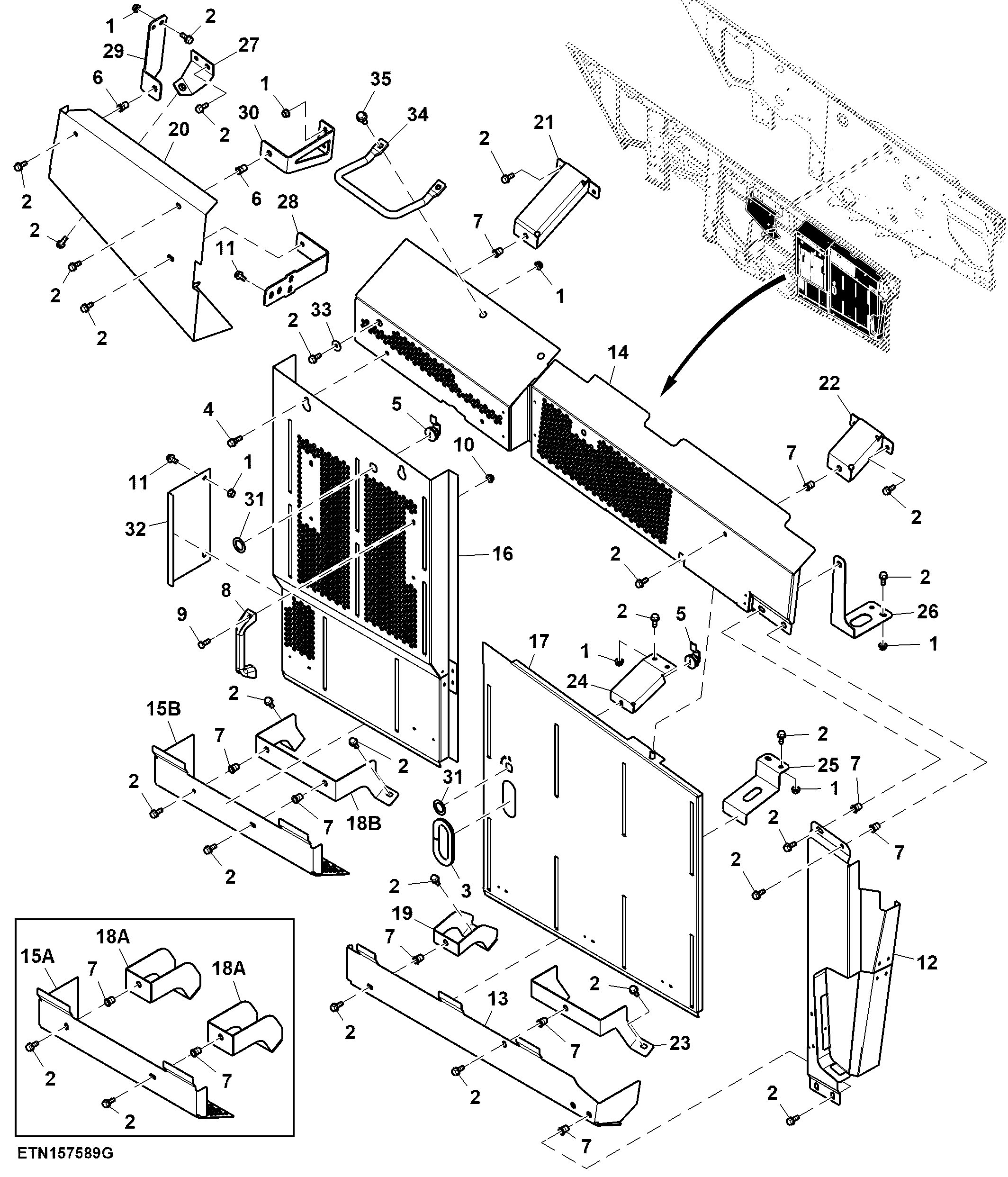

Открытый узел

Wider Shield, RH

Wider Shield, RH

Wider Shield, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Wider Shield, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	14	Flange Nut	M8
2	19M7866	41	Screw	M8 X 20
3	HXE82755	1	Seal	-
4	H169568	2	Screw	-
5	AH167973	2	Latch Kit	-
6	H162860	2	Nut	-
7	H154071	11	Nut	-
8	L57250	2	Handle	-
9	19M8425	4	Cap Screw	M6 X 16
10	E63524	4	Nut	-
11	19M7865	4	Screw	M8 X 16
12	AXE78718	1	Shield	-
13	HXE149160	1	Bracket	-
14	AXE88547	1	Shield	SUB FOR AXE78712
16	AXE78882	1	Shield	-
17	AXE86608	1	Shield	SUB FOR AXE79036
19	AXE80219	1	Shield	-
20	AXE88225	1	Shield	Swinger Arms, Rear, SUB FOR AXE81214
21	HXE155987	1	Bracket	Shield Mount, Rear
22	HXE155986	2	Bracket	Shield Mount, Front
23	HXE152961	1	Bracket	Fan Shield
24	HXE157046	1	Bracket	Fan Shield Stopper
25	HXE155272	1	Bracket	Rear Shield Mount, Lower
26	HXE155267	1	Bracket	-
27	AXE82430	1	Bracket	Rear
28	AXE88251	1	Bracket	Front, SUB FOR AXE82429
29	HXE169539	1	Support	SUB FOR HXE158321
30	HXE169538	1	Support	SUB FOR HXE158322
31	HXE159462	2	Washer	-
32	HXE159659	1	Bracket	-
33	24M7298	1	Washer	8.400 X 25 X 2 mm
34	AXE88608	1	Handle	-
35	19M7785	4	Screw	M10 X 25
15A	HXE149163	1	Bracket	USE WITH AXE80218
15B	HXE178194	1	Bracket	USE WITH HXE178195 SUB FOR HXE149163
18A	AXE80218	2	Shield	-
18B	HXE178195	1	Bracket	SUB FOR AXE80218
