Открытый узел

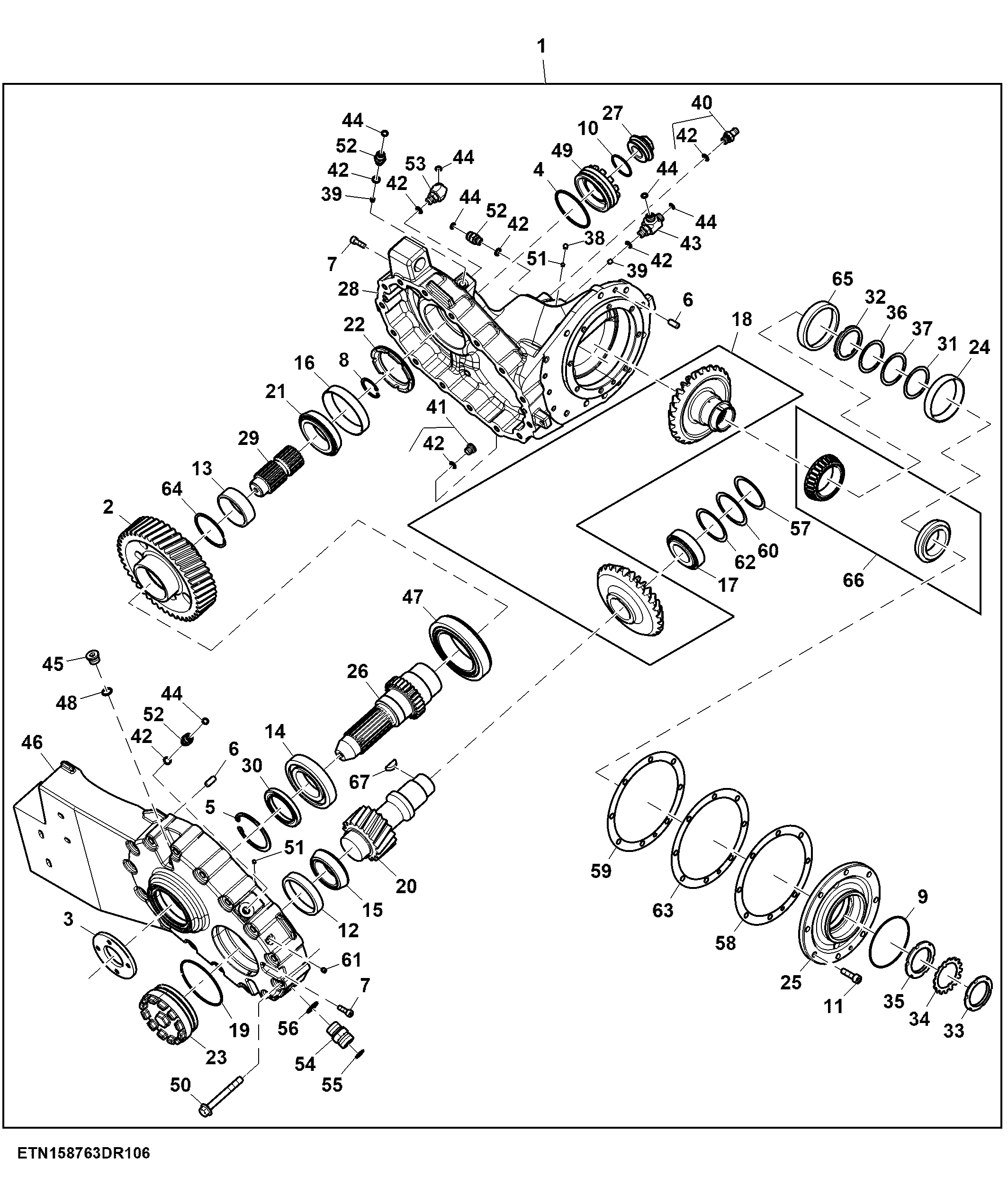

Transmission, Three Speed Rotor, Right

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE32500	1	Transmission Case	-
2	CE34520	1	Gear	Z = 44
3	CE34650	1	Dust Shield	-
4	T72895	1	O-Ring	-
5	40M1873	1	Snap Ring	-
6	44M7036	4	Dowel Pin	-
7	19M8439	1	Screw	M8 X 25
8	40M1862	1	Snap Ring	-
9	R235968	1	O-Ring	-
10	R30063	1	O-Ring	-
11	19M9785	8	Socket Head Screw	M10 X 35
12	JD10526	1	Bearing Cup	-
13	JD9944	1	Needle Bearing	-
14	JD9320	1	Ball Bearing	-
15	JD10524	1	Bearing Cone	-
16	R282509	1	Bearing Cup	-
17	JD37058	1	Bearing Cone	-
18	DE32283	1	Bevel Gear	Z = 27/26
19	R132891	1	O-Ring	-
20	CE34519	1	Gear	Z = 18
21	RE282500	1	Bearing Cone	-
22	CE33277	1	Spacer	-
23	CE35728	1	Lock Nut	-
24	JD7425	1	Bearing Cup	-
25	CE35226	1	Cover	-
26	CE34647	1	Shaft	Z = 28
27	CE34651	1	Plug	-
28	CE35727	1	Housing	-
29	CE36100	1	Splined Coupling	Z = 22, SUB FOR CE35422
30	DE18618	1	Seal	-
31	CE35539	1	Shim	TK = 0.35 mm
32	CE35535	1	Spacer	-
33	CE35615	1	Lock Nut	-
34	CE35613	1	Lock Washer	-
35	CE35614	1	Lock Nut	-
36	CE35537	1	Shim	TK = 0.10 mm
37	CE35538	1	Shim	TK = 0.15 mm
38	15M7032	1	Pipe Plug	-
39	CE20019	1	Orifice	-
40	RE190805	1	Diagnostic Coupling	-
41	RE539114	1	Fitting	-
42	51M7041	6	O-Ring	11.300 X 2.200 mm
43	38H5067	2	Tee Fitting	-
44	T77613	6	O-Ring	-
45	15M7066	1	Drain Plug	-
46	CE35749	1	Housing	-
47	DE30960	1	Tapered Roller Bearing	-
48	CE20775	1	O-Ring	-
49	CE34644	1	Lock Nut	-
50	19M11012	1	Screw	M12 X 100
51	CE31567	1	Orifice	-
52	38H5002	2	Adapter Fitting	-
53	38H5208	1	Adapter Fitting	-
54	38H5005	1	Adapter Fitting	-
55	T77858	1	O-Ring	-
56	51M7047	1	O-Ring	23.600 X 2.900 mm
57	CE34653	1	Shim	TK = 0.15 mm
58	CE33566	1	Shim	TK = 0.30 mm
59	CE33568	1	Shim	TK = 0.10 mm
60	CE34652	1	Shim	TK = 0.35 mm
61	AL166904	1	Plug	-
62	CE34654	1	Shim	TK = 0.1 mm
63	CE33567	1	Shim	TK = 0.15 mm
64	M3649T	1	Snap Ring	-
65	Z53557	1	Bearing Cup	-
66	AZ41924	1	Bearing Cone	-
67	26M7008	1	Shaft Key	8 X 28 mm

Transmission, Three Speed Rotor, Right

Нет текстового описания
