Открытый узел

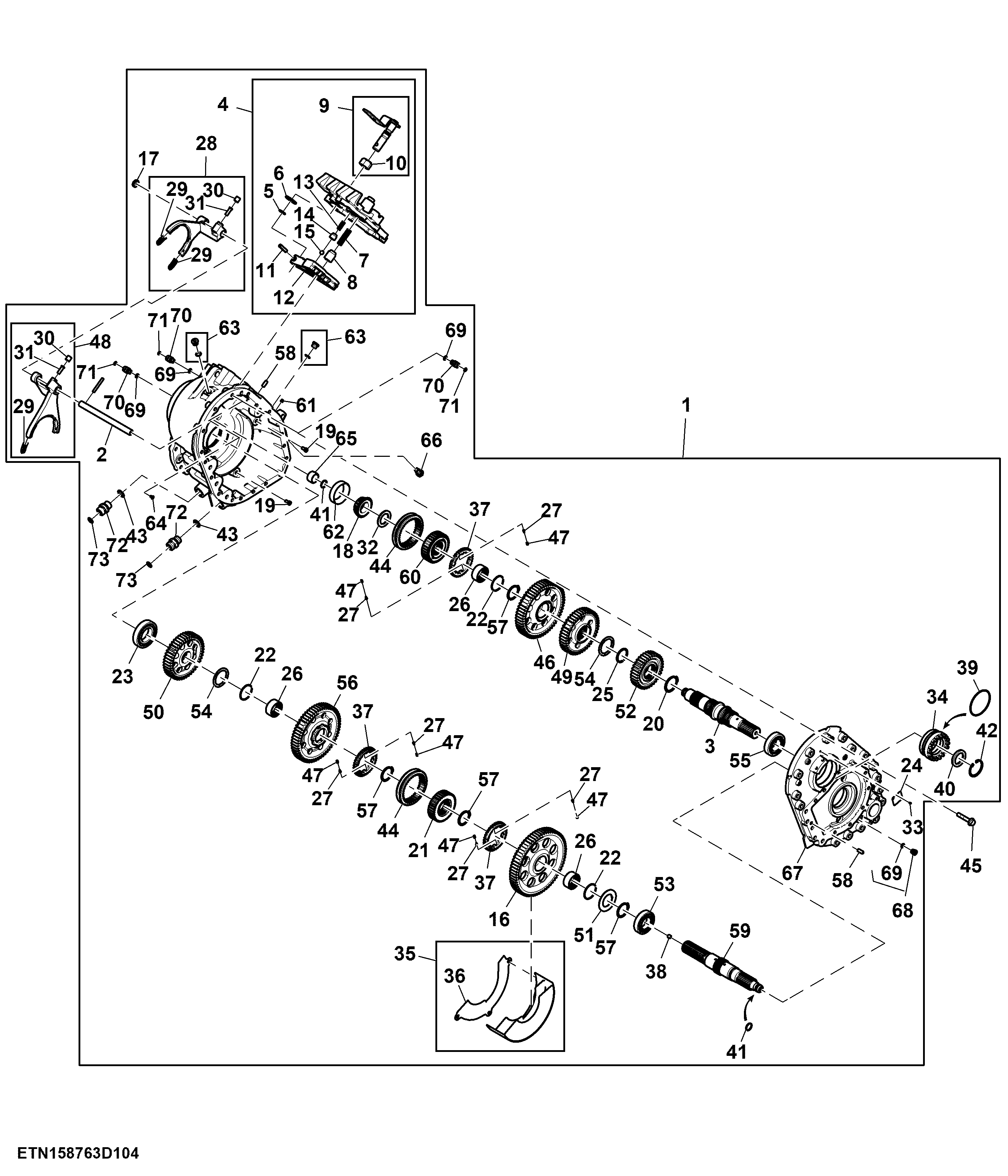

Transmission, Three Speed Rotor, Middle

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE32277	1	Transmission Case	-
2	CE33377	1	Rail	-
3	CE34937	1	Shaft	-
4	DE32090	1	Cover	-
5	R71144	1	O-Ring	-
6	H75700	1	Washer	-
7	T27888	1	Spring	-
8	Z70299	1	Bushing	-
9	DE32091	1	Shifter	-
10	A31871	1	Lock Nut	-
11	CE18374	1	Spring Pin	-
12	CE34822	1	Cam	-
13	L110651	1	Spring	-
14	CE35307	1	Bushing	-
15	R339715	1	Ball	-
16	CE33247	1	Gear	Z = 69
17	N102039	1	Plug	-
18	JD9043	1	Bearing Cone	-
19	19M7761	3	Screw	M8 X 16
20	40M7066	1	Snap Ring	-
21	CE21105	1	Gear	Z = 33 / 36
22	Z38133	3	Snap Ring	-
23	DE31328	1	Cylindrical Roller Bearing	-
24	CE18313	1	Serial Number Plate	-
25	CE32206	1	Snap Ring	-
26	AZ53739	3	Needle Bearing	-
27	CE21136	6	Dowel Pin	-
28	DE31651	1	Shifter	-
29	L113217	4	Clip	-
30	R26207	2	Roller	-
31	H76152	2	Pin Fastener	-
32	CE33545	1	Spacer	-
33	25M7021	2	Groove Pin	3 X 5 mm
34	CE33368	1	Lock Nut	-
35	DE32080	1	Isolator	-
36	CE33378	1	Cover	-
37	CE21498	3	Synchronizer	-
38	15M6267	1	Drain Plug	-
39	U42703	1	O-Ring	-
40	AE37477	1	Seal	-
41	R39283	2	Ring	-
42	40M7043	1	Snap Ring	-
43	51M7047	1	O-Ring	23.600 X 2.900 mm
44	CE21497	2	Shift Collar	-
45	19M7816	18	Screw	M12 X 65
46	CE33250	1	Gear	Z = 58
47	CE21135	6	Compression Spring	-
48	DE31650	1	Shifter	-
49	CE33248	1	Gear	Z = 34/45
50	CE33251	1	Gear	Z = 26/46
51	CE32208	1	Washer	-
52	CE33246	1	Gear	Z = 34/35
53	RE167032	1	Cylindrical Roller Bearing	-
54	R259967	2	Thrust Washer	-
55	JD37058	1	Bearing Cone	-
56	CE33249	1	Gear	Z = 59/10
57	40M7166	4	Snap Ring	-
58	44M7036	6	Dowel Pin	-
59	CE35235	1	Shaft	-
60	CE35290	1	Splined Coupling	-
61	AL166904	1	Plug	-
62	JD9109	1	Bearing Cup	-
63	RE63751	2	Pipe Plug	-
64	19M8937	1	Screw	M5 X 10
65	CE35238	1	Sleeve	-
66	AT324910	1	Plug	-
67	CE35227	1	Housing	-
68	RE539114	1	Fitting	-
69	51M7041	2	O-Ring	11.300 X 2.200 mm
70	38H5002	1	Adapter Fitting	-
71	T77613	1	O-Ring	-
72	38H5005	1	Adapter Fitting	-
73	T77858	1	O-Ring	-

Transmission, Three Speed Rotor, Middle

Нет текстового описания
