Открытый узел

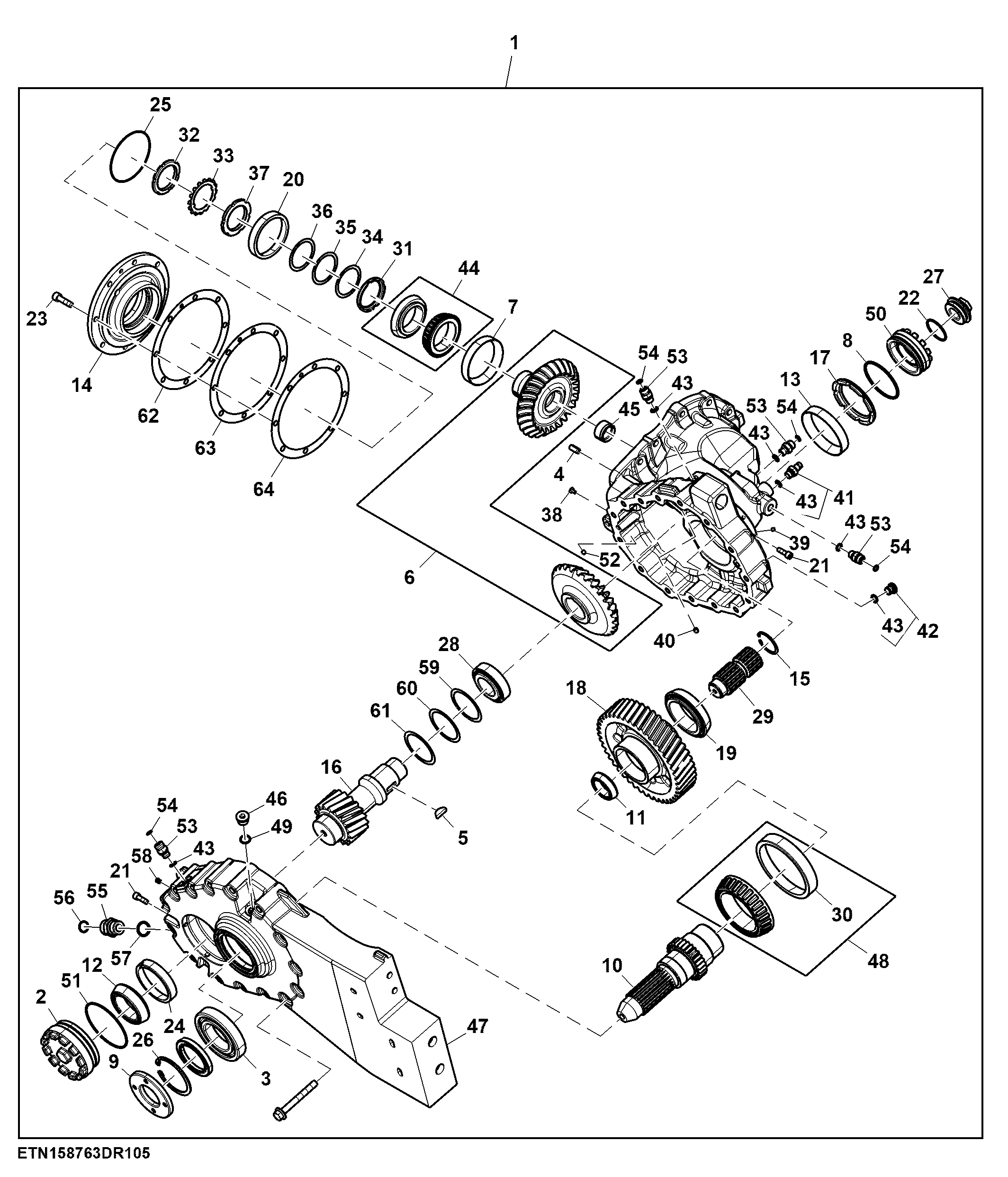

Transmission, Three Speed Rotor, Left

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE32515	1	Transmission Case	-
2	CE35728	1	Lock Nut	-
3	JD9320	1	Ball Bearing	-
4	44M7036	4	Dowel Pin	-
5	26M4228	1	Shaft Key	8 X 28 mm
6	DE32282	1	Bevel Gear	Z = 27/26
7	Z53557	1	Bearing Cup	-
8	T72895	1	O-Ring	-
9	CE34650	1	Dust Shield	-
10	CE34647	1	Shaft	Z = 28
11	JD9944	1	Needle Bearing	-
12	JD10524	1	Bearing Cone	-
13	R282509	1	Bearing Cup	-
14	CE35226	1	Cover	-
15	40M1862	1	Snap Ring	-
16	CE34517	1	Gear	Z = 18
17	CE33277	1	Spacer	-
18	CE34518	1	Gear	Z = 44
19	RE282500	1	Bearing Cone	-
20	JD7425	1	Bearing Cup	-
21	19M8439	1	Screw	M8 X 25
22	R30063	1	O-Ring	-
23	19M9785	8	Socket Head Screw	M10 X 35
24	JD10526	1	Bearing Cup	-
25	R235968	1	O-Ring	-
26	40M1873	1	Snap Ring	-
27	CE34651	1	Plug	-
28	JD37058	1	Bearing Cone	-
29	CE36100	1	Splined Coupling	Z = 22, SUB FOR CE35422
30	DE18618	1	Seal	-
31	CE35535	1	Spacer	-
32	CE35615	1	Lock Nut	-
33	CE35613	1	Lock Washer	-
34	CE35537	1	Shim	TK = 0.10 mm
35	CE35538	1	Shim	TK = 0.15 mm
36	CE35539	1	Shim	TK = 0.35 mm
37	CE35614	1	Lock Nut	-
38	19M8937	1	Screw	M5 X 10
39	15M7032	1	Pipe Plug	-
40	CE20019	1	Orifice	-
41	RE190805	1	Diagnostic Coupling	-
42	RE539114	1	Fitting	-
43	51M7041	4	O-Ring	11.300 X 2.200 mm
44	AZ41924	1	Bearing Cone	-
45	CE35238	1	Sleeve	-
46	15M7066	1	Drain Plug	-
47	CE35769	1	Housing	-
48	DE30960	1	Tapered Roller Bearing	-
49	CE20775	1	O-Ring	-
50	CE34644	1	Lock Nut	-
51	R132891	1	O-Ring	-
52	CE31567	3	Orifice	-
53	38H5002	1	Adapter Fitting	-
54	T77613	1	O-Ring	-
55	38H5005	1	Adapter Fitting	-
56	T77858	1	O-Ring	-
57	51M7047	1	O-Ring	23.600 X 2.900 mm
58	AL166904	1	Plug	-
59	CE34654	1	Shim	TK = 0.10 mm
60	CE34653	1	Shim	TK = 0.15 mm
61	CE34652	1	Shim	TK = 0.35 mm
62	CE33566	1	Shim	TK = 0.30 mm
63	CE33567	1	Shim	TK = 0.15 mm
64	CE33568	1	Shim	TK = 0.10 mm

Transmission, Three Speed Rotor, Left
