Открытый узел

Hydraulic Hose, Variable Rotor Speed

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H224073	8	Tie Band	-
2	AXE69861	1	Union Fitting	-
3	R528735	1	O-Ring	-
4	T106370	2	O-Ring	-
5	T81686	1	O-Ring	-
6	40M7224	1	Snap Ring	-
7	19M7913	1	Screw	M8 X 90
8	14M7298	4	Flange Nut	M8
9	HXE127195	5	Clamp	-
10	AN209168	1	Swivel	-
11	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
12	38H5091	1	Nut	11/16"
13	AXE73458	1	Hydraulic Hose	LGTH = 615 mm, Rotor Variable Speed Drive Pressure, USE WITH AXE81284
14	H75541	2	Clamp	-
15	38H5183	1	Elbow Fitting	-
16	19M7866	4	Screw	M8 X 20
17	19M8006	1	Screw	M8 X 120
20	T77613	1	O-Ring	-
21	AXE75070	1	Hydraulic Hose	LGTH = 2278 mm, Primary Valve Drain
22	57M10418	1	Clamp	-
23	T77814	1	O-Ring	-
18A	HXE141845	1	Bracket	-
18B	HXE168306	1	Bracket	SUB FOR HXE141845
19A	AXE81284	1	Hydraulic Hose	LGTH = 2098 mm, Variable Speed Rotor Drive Pressure
19B	AXE87555	1	Hydraulic Hose	LGTH = 2669 mm, Variable Speed Rotor Drive Pressure, SUB FOR AXE81284

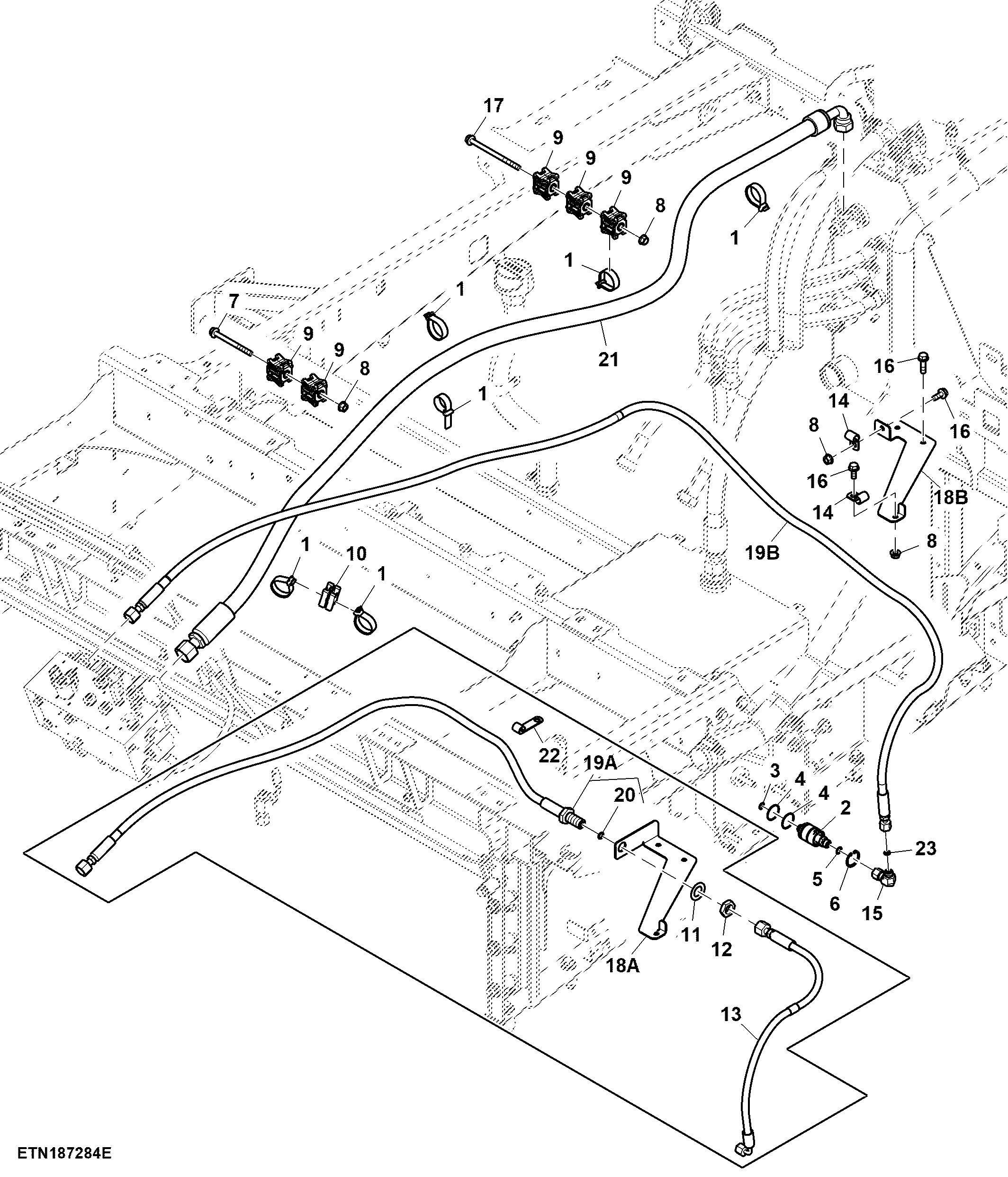

Hydraulic Hose, Variable Rotor Speed

Нет текстового описания
