Открытый узел

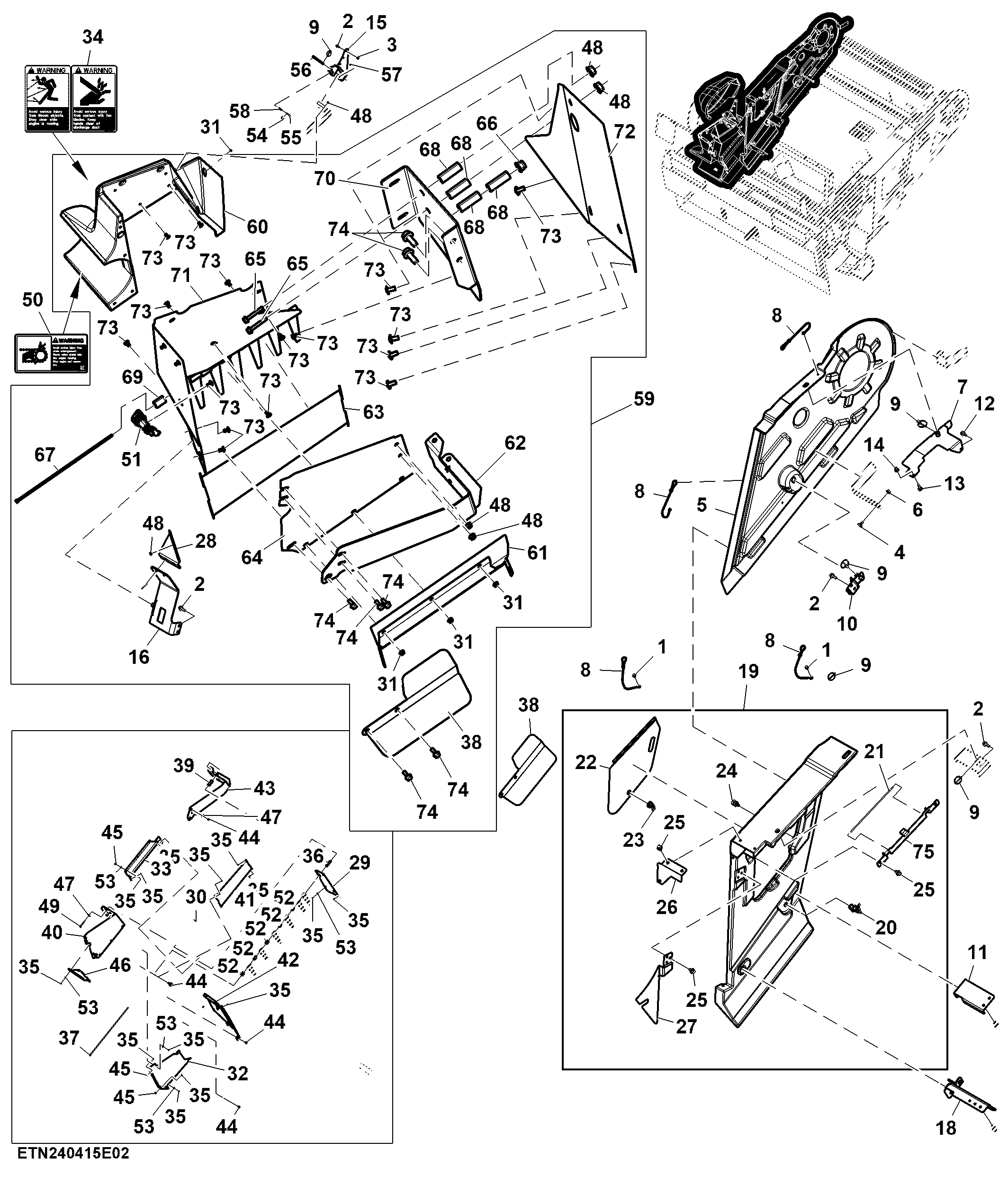

Feederhouse Side Shield Narrow Drives, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7294	2	Screw	M5 X 8
2	19M7785	9	Screw	M10 X 25
3	14M7296	3	Flange Nut	M10
4	03M7088	1	Bolt	M10 X 20
5	HXE154882	1	Shield	-
6	14M7334	1	Flange Nut	M10
7	AXE82998	1	Bracket	-
8	H167815	4	Strap	-
9	M72598	5	Quick Lock Pin	-
10	AXE84213	1	Bracket	-
11	HXE161509	1	Bracket	-
12	19M7774	6	Screw	M6 X 12
13	03M7557	1	Bolt	M6 X 20
14	14M7397	1	Lock Nut	M6
15	AXE89546	1	Support	-
16	AXE89551	1	Bracket	-
17	HXE171546	1	Shield	-
18	AXE89604	1	Bracket	-
19	AXE89549	1	Shield	-
20	AH204634	1	Latch	-
21	HXE160739	1	Gearshift Lever	-
22	HXE169736	1	Support	-
23	AH167973	1	Latch Kit	-
24	HXE161064	1	Magnet	-
25	37M7083	8	Screw	M8 X 12
26	HXE172330	1	Angle	-
27	HXE172599	1	Shield	-
28	AXE89550	1	Bracket	-
29	HXE172536	1	Angle	-
30	24M7520	1	Washer	8.400 X 24 X 2 mm, USE WITH HXE172438
31	14M7303	3	Flange Nut	M6
32	HXE172534	1	Angle	-
33	HXE179968	1	Angle	SUB FOR HXE172602
34	HXE167995	1	Label	-
35	19M10826	26	Screw	M5 X 10
36	28H2025	1	Bushing	0.364" X 0.540" X 2-1/2", USE WITH HXE172438
37	HXE172438	1	Gearshift Lever	-
38	HXE172537	1	Angle	-
39	H240353	4	Bushing	USE WITH HXE172445
40	HXE172435	1	Angle	-
41	HXE172436	1	Angle	-
42	HXE172535	1	Angle	-
43	HXE172445	1	Bracket	-
44	19M7865	7	Screw	M8 X 16, USE WITH HXE172435 AND HXE172535
45	14M7834	8	Flange Nut	M5
46	HXE172700	1	Seal	-
47	24M7296	5	Washer	10.500 X 30 X 2.500 mm, USE WITH HXE172445
48	14M7298	6	Flange Nut	M8
49	19M7802	4	Screw	M8 X 65, USE WITH HXE172445
50	HXE150650	1	Label	-
51	AH223578	1	Latch	-
52	R117351	6	Spacer	USE WITH HXE172438
53	24M7647	11	Washer	6.400 X 18 X 1.600 mm
54	H174818	1	Ring	-
55	H174817	1	Pin	-
56	HXE172642	1	Gearshift Lever	-
57	11M7019	1	COTTER PIN	4 X 18 mm
58	R28783	1	Compression Spring	-
59	AXE93594	1	Shield	SUB FOR HXE172536, HXE172534, HXE179968, HXE172438, HXE172435, HXE172436, HXE172535, HXE172445, AND HXE172700
60	HXE180548	1	Dust Shield	-
61	HXE180808	1	Angle	-
62	HXE180756	1	Bracket	-
63	HXE180810	1	Angle	-
64	HXE180471	1	Angle	-
65	19M7979	2	Screw	M8 X 55
66	14M7396	1	Lock Nut	M8
67	HXE181047	1	Gearshift Lever	-
68	H140460	4	Bushing	-
69	HXE29616	6	Bushing	-
70	HXE181206	1	Angle	-
71	HXE181189	1	Angle	-
72	HXE181207	1	Angle	-
73	19M10529	20	Screw	M6 X 12
74	19M7866	7	Screw	M8 X 20
75	HXE169697	1	Support	-

Feederhouse Side Shield Narrow Drives, RH

Нет текстового описания
