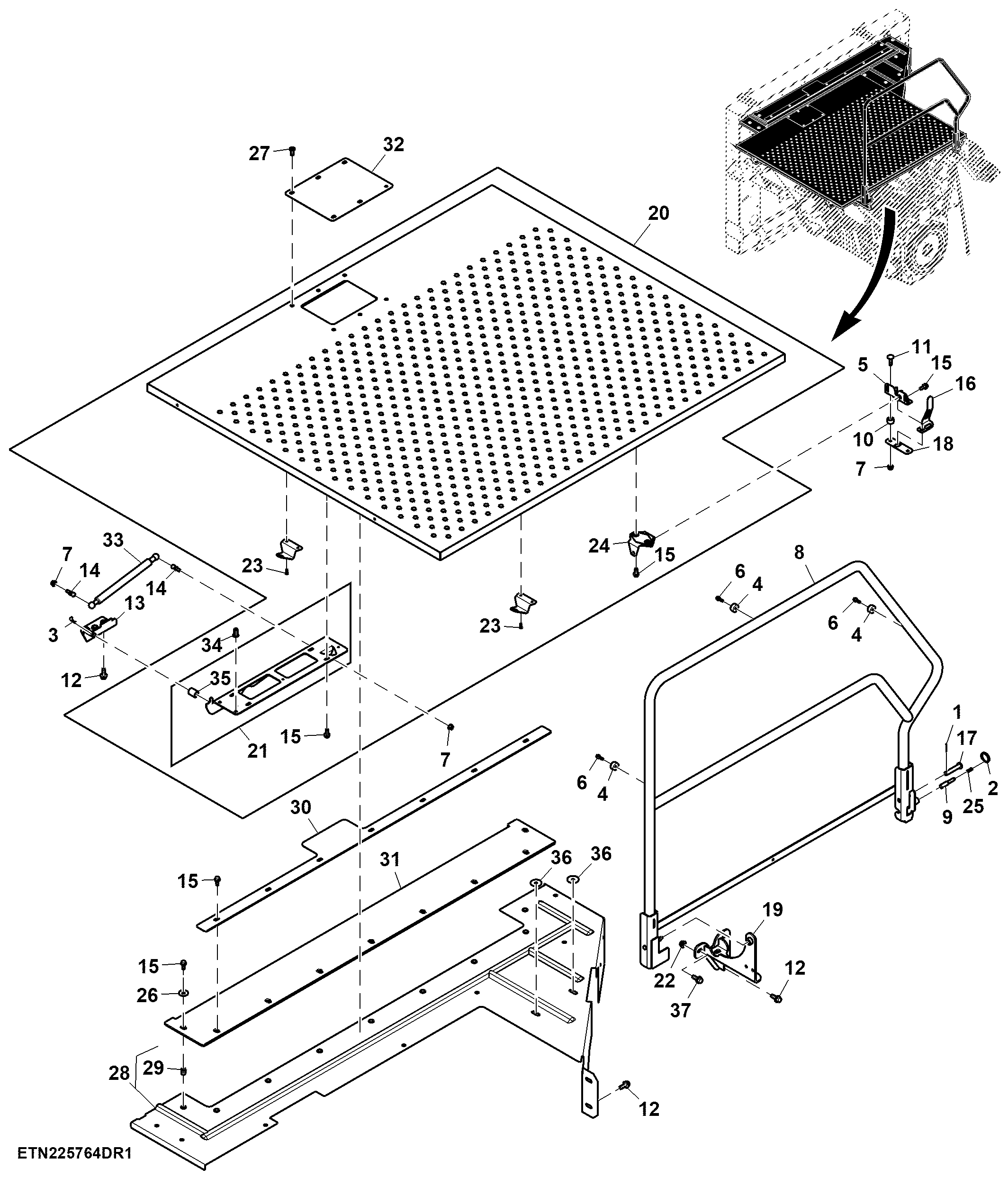

Engine Top Doors and Handrail, Tier 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	1	Cotter Pin	3.200 X 25 mm
2	H174818	1	Ring	-
3	J16931	2	Pin	-
4	R120722	3	Absorber	-
5	AZ102725	1	Lock	-
6	37M7459	3	Screw	M6 X 20
7	14M7298	5	Flange Nut	M8
8	AXE88582	1	Handrail	SUB FOR AXE71931
9	H201023	1	Pin	-
10	HXE175680	2	Bushing	13.900 X 21.300 X 11.700 mm (35/64" X 0.839" X 0.461"), SUB FOR 28H3449
11	03M7094	2	Bolt	M8 X 30
12	19M7785	4	Screw	M10 X 25
13	AXE77355	2	Support	-
14	H236461	6	Ball Stud	-
15	19M7866	38	Screw	M8 X 20
16	HXE169805	1	Plate	-
17	45M7072	1	Pin Fastener	12 X 65 mm
18	HXE157989	1	Door	-
19	AXE86808	1	Door	SUB FOR AXE81081
20	AXE91822	1	Door	SUB FOR AXE83616
21	AXE80577	2	Hinge	Front
22	14M7296	1	Flange Nut	M10
23	M64720	18	Rivet	-
24	AXE87870	1	Cover	Rear
25	R28783	1	Compression Spring	-
26	24M7178	9	Washer	10.500 X 30 X 2.500 mm
27	HXE93627	6	Bolt	-
28	AXE90916	1	Door	SUB FOR AXE83645
29	H158135	9	Nut	-
30	HXE167499	1	Plate	-
31	HXE160020	1	Seal	-
32	HXE161083	1	Cover	-
33	AH232248	2	Gas Operated Cylinder	-
34	T301124	14	Nut	-
35	HXE51005	2	Bushing	-
36	T62323	2	Washer	-
37	19M7786	3	Screw	M10 X 30
