Открытый узел

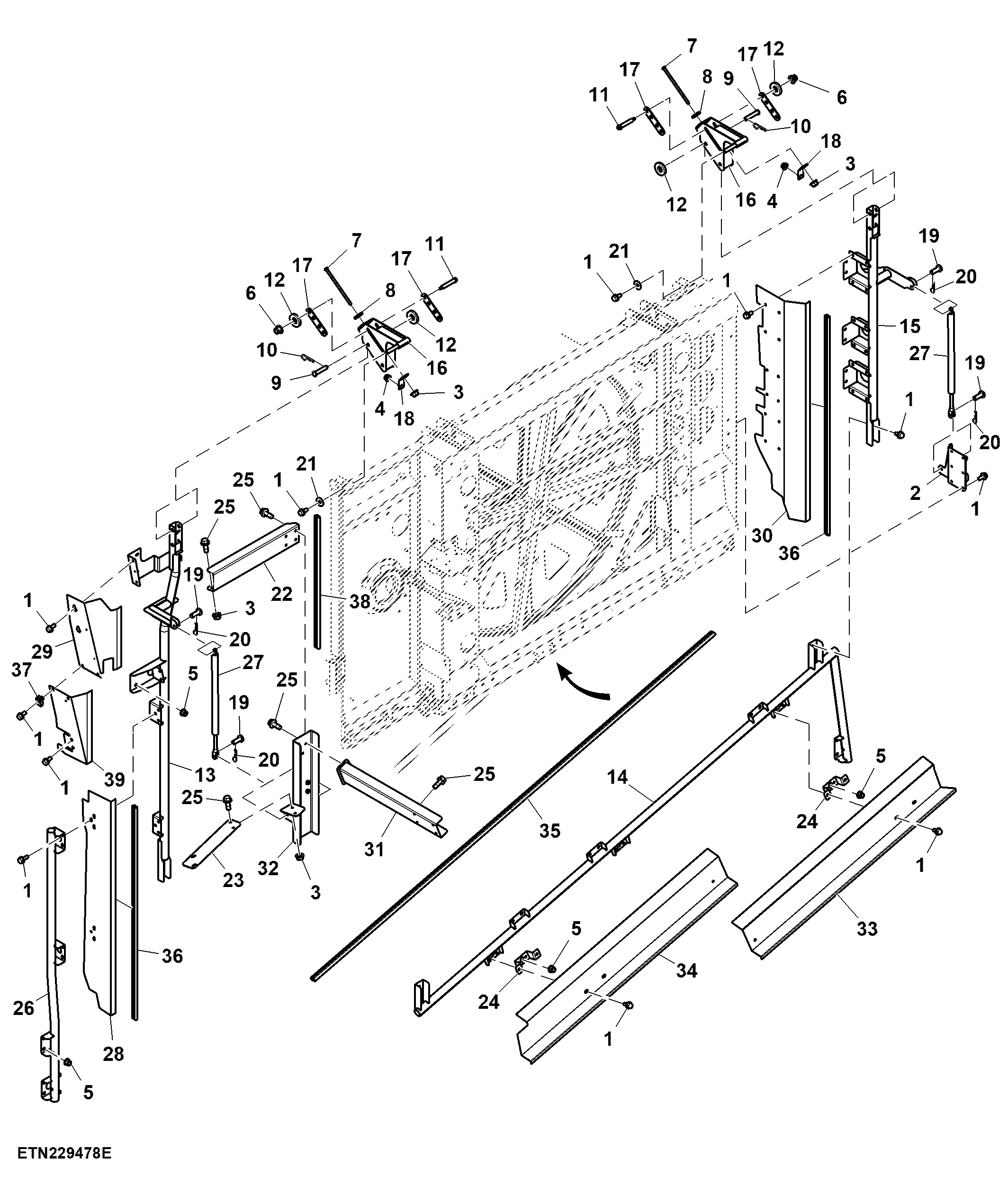

Door, Cooling Package Air Scoop Structure

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	42	Screw	M8 X 16
2	AXE81249	1	Bracket	-
3	14M7296	8	Flange Nut	M10
4	14M7298	2	Flange Nut	M8
5	14M7396	34	Lock Nut	M8
6	14M7400	4	Lock Nut	M10
7	19M10398	2	Cap Screw	M10 X 200
8	24M7111	2	Washer	13 X 25 X 3 mm
9	45M7130	2	Pin Fastener	16 X 80 mm
10	A62931	2	Pin	-
11	R105291	4	Bolt	-
12	T215291	6	Washer	-
13	AXE86751	1	Support	-
14	AXE88264	1	Support	-
15	AXE85826	1	Support	-
16	AXE84205	2	Support	-
17	HXE169574	4	Plate	-
18	AXE88589	2	Bracket	-
19	45M7109	4	Pin Fastener	10 X 28 mm
20	J16931	4	Pin	-
21	24M7207	2	Washer	8.400 X 24 X 2 mm
22	HXE155349	1	Channel	-
23	HXE155350	1	Strap	-
24	AXE83022	3	Bracket	-
25	19M7785	17	Screw	M10 X 25
26	AXE86762	1	Support	-
27	AXE88956	2	Gas Operated Cylinder	Styling Lift Cylinder
28	HXE167204	1	Shroud	-
29	HXE167602	1	Shroud	-
30	HXE168570	1	Shroud	-
31	AXE88245	1	Bracket	-
32	AXE88244	1	Bracket	-
33	HXE169631	1	Shroud	-
34	HXE169630	1	Shroud	-
35	HXE170065	1	Seal	-
36	HXE170054	2	Seal	-
37	M84971	2	Nut	-
38	HXE170147	1	Seal	-
39	HXE170321	1	Shroud	-

Door, Cooling Package Air Scoop Structure

Нет текстового описания
