Открытый узел

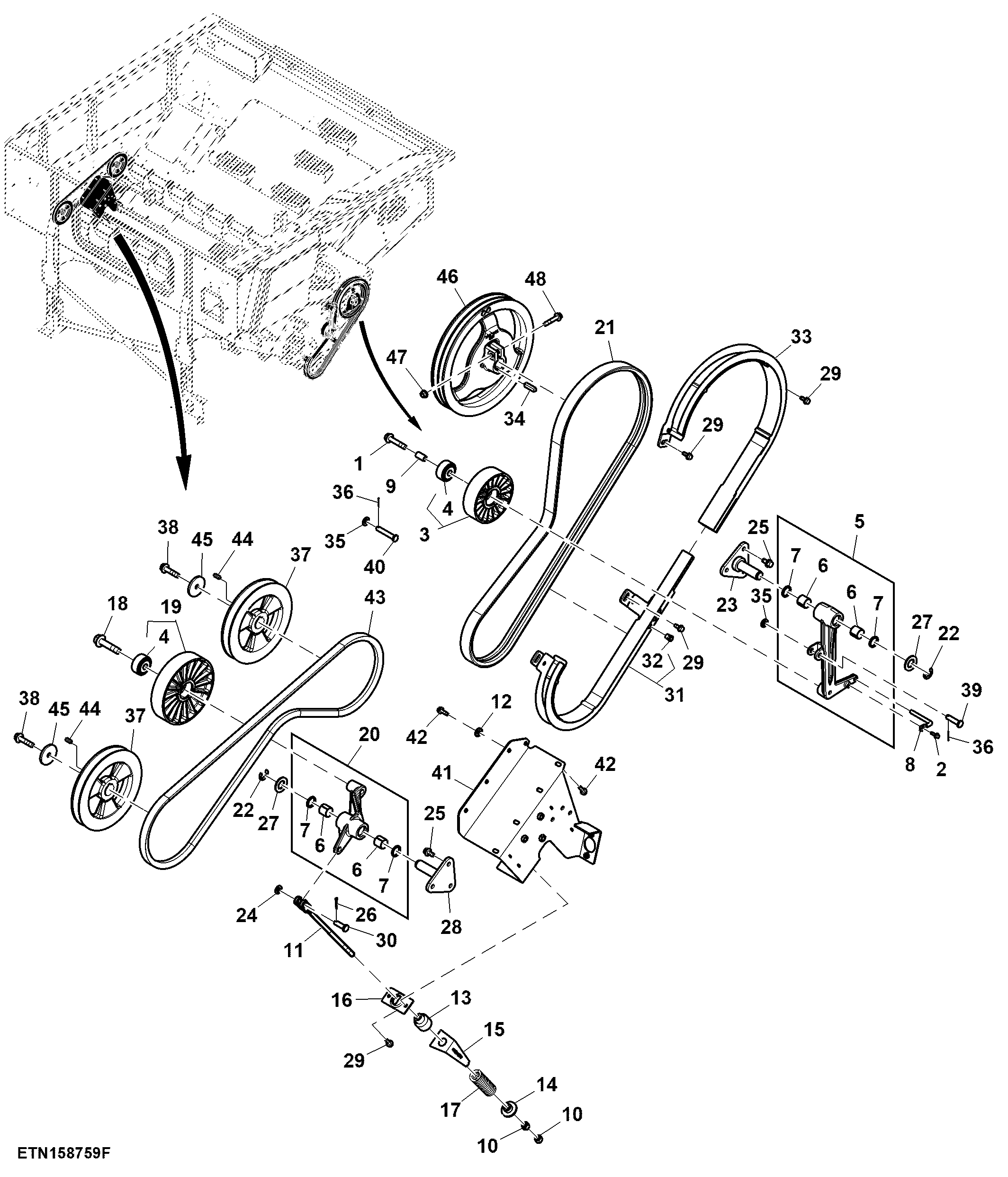

Cross Auger Drives Kit

Cross Auger Drives Kit

Cross Auger Drives Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Cross Auger Drives Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7815	1	Screw	M12 X 60
2	19M7862	1	Screw	M6 X 20
3	AXE63858	1	Polymer Resin	LH
4	AXE64492	2	Bearing	-
5	AXE64832	1	Arm	LH
6	H171061	4	Bushing	-
7	AA5607R	4	Seal	-
8	HXE132599	1	Pin	-
9	HXE134872	1	Bushing	-
10	14M7275	2	Nut	M12
11	AXE64617	1	Yoke Link End	ORDER AXE88368
11	AXE88368	1	Yoke Link End	-
12	24M7207	4	Washer	8.400 X 24 X 2 mm
13	H170141	1	Pivot	-
14	HXE109428	1	Splined Coupling	-
15	HXE114577	1	Gauge	-
16	HXE115233	1	Bracket	-
17	HXE90187	1	Compression Spring	-
18	19M7826	1	Screw	M16 X 70
19	AXE64226	1	Polymer Resin	RH
20	AXE64486	1	Arm	RH
21	HXE109498	1	V-Belt	LGTH = 2248 mm, WIDTH = 36 mm
22	P46402	2	Snap Ring	-
23	AXE63986	1	Pin	LH
24	24M7429	1	Washer	13 X 24 X 2.500 mm
25	19M7784	6	Screw	M10 X 20
26	11M7021	1	Cotter Pin	4 X 25 mm
27	24M7091	2	Washer	26 X 44 X 4 mm
28	AXE61607	1	Pin	RH
29	19M7866	5	Screw	M8 X 20
30	45M7094	1	Pin Fastener	12 X 40 mm
31	AXE64644	1	Channel	-
32	H154072	3	Nut	-
33	AXE64618	1	Channel	-
34	26H95	1	Shaft Key	3/8" X 1-1/4"
35	24M7047	2	Washer	13 X 24 X 2.500 mm
36	11M7015	2	Cotter Pin	3.200 X 25 mm
37	HXE117418	2	Pulley	RH
38	19M7814	2	Screw	M12 X 50
39	45M7042	1	Pin Fastener	12 X 50 mm
40	45M7050	1	Pin Fastener	12 X 70 mm
41	AXE70829	1	Bracket	-
42	19M7867	8	Screw	M8 X 25
43	HXE124374	1	V-Belt	LGTH = 2290 mm, WIDTH = 23 mm
44	HXE162003	2	Key	SUB FOR HXE145690
45	HXE12470	2	Washer	-
46	AXE93635	1	Pulley	LH, SUB FOR HXE129358
47	14M7296	1	Flange Nut	M10
48	19M8292	1	Screw	M10 X 50
