Air Ride Seat Kit

Нет текстового описания

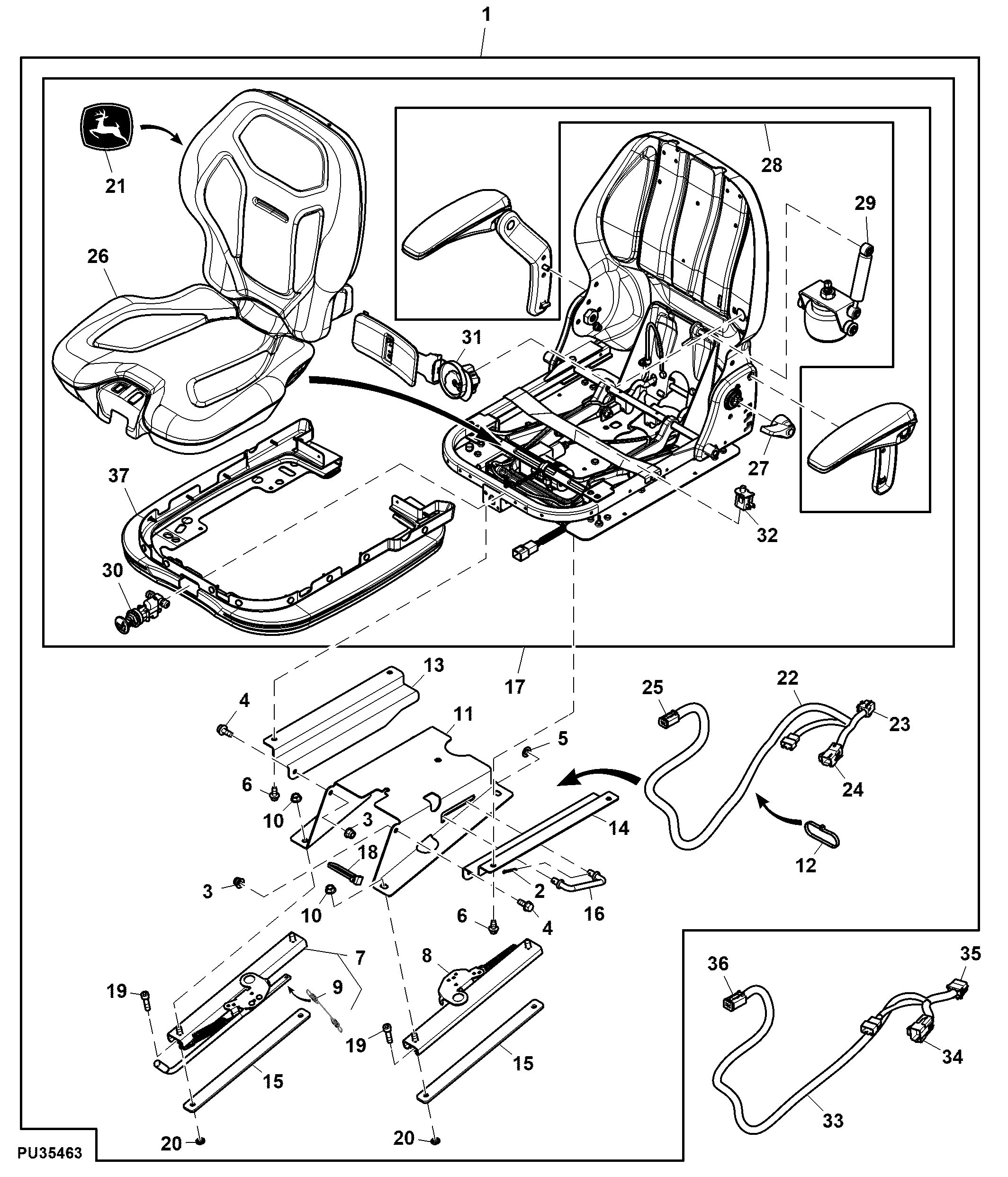

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10601	1	Seat Kit	Not Illustrated Components on Separate Page(s)
1	BM24379	1	Seat Kit	ORDER BUC10601
2	11M7015	2	Cotter Pin	3.200 X 25 mm
3	14M7396	2	Lock Nut	M8
4	19M7866	2	Screw	M8 X 20
5	24M7096	2	Washer	10.500 X 18 X 1.600 mm
6	37M7463	4	Screw	M8 X 16
7	AM133639	1	Rail	RH Deluxe, W/Handle
8	AM133640	1	Rail	LH Deluxe
9	AM134007	1	Cable	-
10	E63525	4	Nut	-
11	UC15044	1	Bracket	Mounting SUB FOR M156073
12	R44302	1	Tie Band	-
13	UC15045	1	Bracket	RH SUB FOR M148647
14	UC15046	1	Bracket	LH SUB FOR M148651
15	M150120	2	Strap	-
16	M151019	1	Rod	-
17	AM146215	1	Seat	-
18	57M9229	1	Clip	-
19	19M9872	4	Socket Head Screw	M8 X 30
20	M84309	4	Nut	-
21	JD5739	1	Label	-
22	AM146765	1	Wiring Harness	Seat Harness
23	R104921	1	Elec. Connector Terminal	Cavity D
23	57M7590	1	Elec. Connector Terminal	Cavity C
23	57M8841	1	Elec. Connector Housing	Tail Light X1B
23	57M10973	2	Elec. Connector Terminal	Cavity A, B
24	57M8842	1	Elec. Connector Housing	X1A
24	57M7592	2	Elec. Connector Terminal	Cavity A, C
24	57M7831	1	Elec. Connector Terminal	Cavity B
24	R104923	1	Elec. Connector Terminal	Cavity D
25	57M7535	1	Elec. Connector Terminal	Seat Switch S14
25	57M8165	4	Elec. Connector Terminal	-
26	AM148076	1	Cushion Cover	-
27	AM148077	1	Handle	Recliner
28	AM148078	1	Armrest Kit	-
29	AM148079	1	Absorber	-
30	AM148080	1	Valve	-
31	AM148081	1	Adjuster	-
32	AM131968	1	Switch	Snap Mount
33	AM147881	1	Wiring Harness	For Europe Seat Harness
34	57M8271	1	Electrical Connector Assy	X2A
34	57M8328	1	Electrical Connector Assy	-
34	57M7592	3	Elec. Connector Terminal	Cavity B, C, D
34	57M8850	5	Elec. Connector Terminal	Cavity A, E, F, G, H
35	M135518	1	Electrical Connector Assy	X2B
35	57M8296	5	Elec. Connector Terminal	Cavity A, E, F, G, H
35	57M9203	3	Elec. Connector Terminal	Cavity B, C, D
36	57M7535	1	Elec. Connector Terminal	Seat Switch S14
36	57M8165	4	Elec. Connector Terminal	Cavity 1, 2, 3, 4
37	AM148462	1	Boot	SUB FOR M177473
