Открытый узел

Powerflow, 54HC, Attachment (070001 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

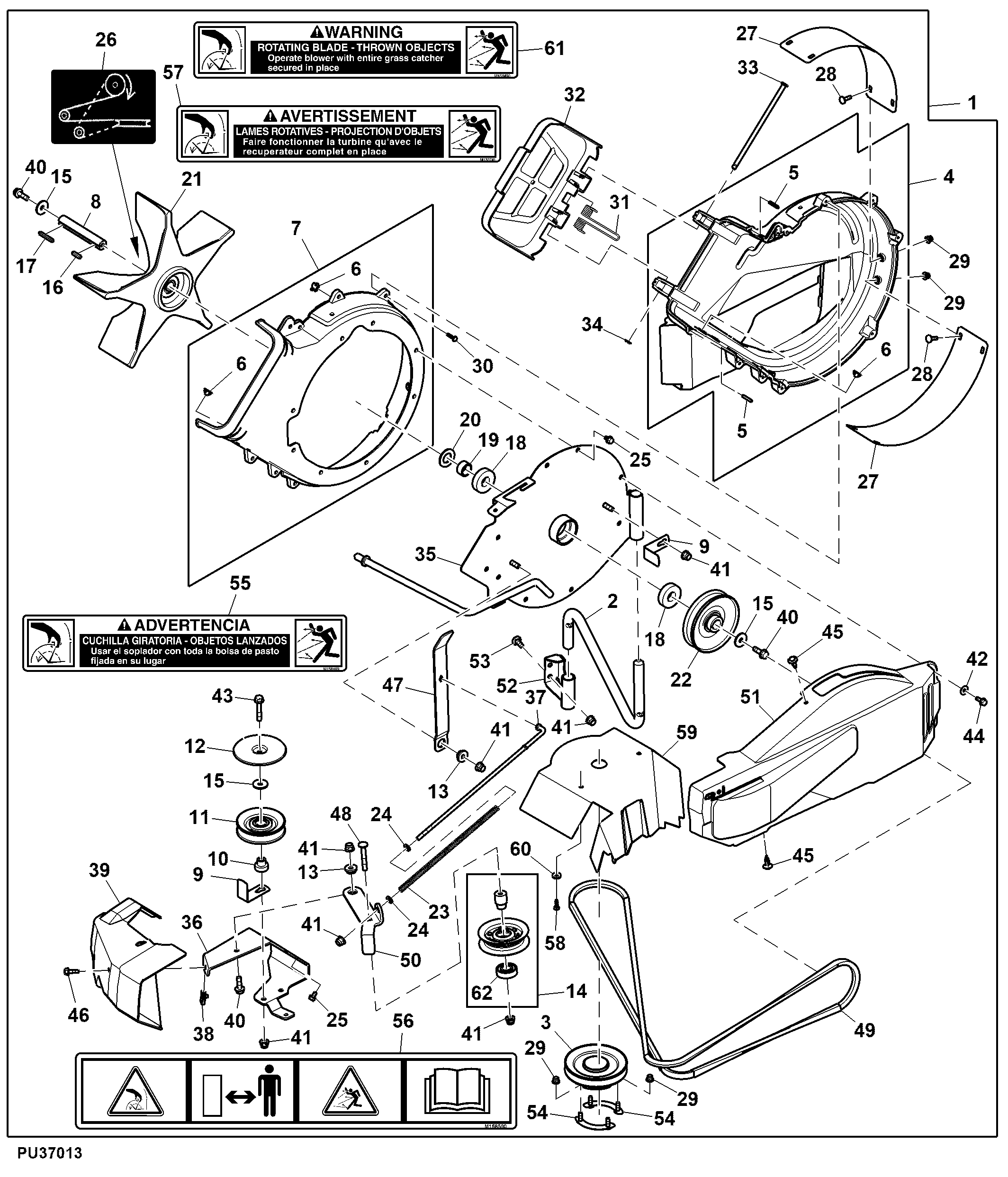

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10282	1	Blower Attachment	-
2	TCU15029	1	Rod	-
3	GY22249	1	Sheave Assembly	OD = 121.600 mm
4	AM142013	1	Housing	-
5	34H282	2	Spring Pin	3/16" X 1"
6	M112447	12	Nut	-
7	AM138418	1	Housing	-
8	M163545	1	Drive Shaft	-
9	M135488	2	Bracket	-
10	M71682	1	Bushing	-
11	AM118447	1	Sheave	OD = 94.100 mm
12	M147446	1	Shield	-
13	M110316	2	Washer	-
14	AM128189	1	Pulley With Dampener	OD = 77.700 mm
15	24M7024	3	Washer	9 X 28 X 3 mm
16	49M6496	1	Shaft Key	5 X 22 mm
17	M133474	1	Shaft Key	-
18	JD7142	2	Ball Bearing	-
19	28H1885	1	Bushing	0.824" X 1.050" X 1/2"
20	24M7051	1	Washer	21 X 37 X 3 mm
21	M144110	1	Blower Fan	-
22	AM121832	1	Sheave	OD = 121.000 mm
23	GX26084	1	Spring	-
24	24M7095	2	Washer	8.400 X 15 X 1.600 mm
25	19M7861	10	Screw	M6 X 10
26	M146337	1	Label	Belt Installation
27	M158389	2	Plate	-
28	03M7222	8	Bolt	M6 X 20
29	14M7397	12	Lock Nut	M6
30	M158578	8	Screw	-
31	M157579	1	Torsion Spring	-
32	M164690	1	Cover	-
33	M164726	1	Pin	-
34	M84309	1	Nut	-
35	GY21961	1	Plate	-
36	GX25678	1	Bracket	-
37	GX25680	1	Lever	-
38	GC00309	1	Nut	-
39	GX26310	1	Shield	-
40	19M7867	3	Screw	M8 X 25
41	14M7396	8	Lock Nut	M8
42	24M7139	2	Washer	6.400 X 18 X 1.600 mm
43	19M7799	1	Screw	M8 X 45
44	19M7775	2	Screw	M6 X 16
45	M160955	2	Dual Lock Fastener	-
46	19M7862	1	Screw	M6 X 20
47	UC14948	1	Lever	-
48	03M7245	1	Bolt	M8 X 55
49	UC20041	1	V-Belt	LGTH = 2,276 mm
50	UC16773	1	Arm	-
51	UC21492	1	Shield	-
52	AM143253	1	Bracket	-
53	03M7184	2	Bolt	M8 X 20
54	AM142634	2	Retainer	-
55	M158499	1	Label	Warning, Spanish
56	M158500	1	Label	Warning, Not for Canada and USA
57	M133741	1	Label	Warning, French / Canadian
58	GX23580	2	Screw	-
59	AUC14394	1	Cover	-
60	24M7250	2	Washer	6.400 X 17 X 3 mm
61	M158480	1	Label	Warning Rotating Blades / Thrown Objects
62	JD8535	1	Ball Bearing	-

Powerflow, 54HC, Attachment (070001 - )

Нет текстового описания
