Hydraulic Lines, Steering System ( - 110000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7328	1	Lock Nut	M16
2	19M7783	4	Screw	M10 X 16
3	19M7799	2	Screw	M8 X 45
4	24M7053	2	Washer	17 X 30 X 3 mm
5	37M7469	1	Screw	M6 X 25
6	AM144010	1	Valve	Steering and Spool
7	AM134426	1	Tube	Pressure
8	AM134425	1	Tube	Tank
9	P51212	6	O-Ring	-
10	M177742	1	Bolt	SUB FOR M151372
11	M152819	1	Plate	Steering Valve
12	M84962	1	Clamp	-
13	M153600	1	Clamp	-
14	37M7458	1	Screw	M6 X 12, SUB FOR M167872
15	AM147132	1	Hydraulic Cylinder	SUB FOR AM134262
16	38H1044	1	Elbow Fitting	-
17	R28782	2	O-Ring	-
18	T77814	2	O-Ring	-
19	38H1003	1	Elbow Fitting	-
20	M138876	1	Boot	USE WITH AM134262; Hydraulic Cylinder
20	AM146727	1	Boot	USE WITH AM147132; Hydraulic Cylinder
21	14M7537	1	Nut	M12
22	AM147561	1	Link	Ball Joint SUB FOR AM135788
23	14H862	1	Nut	9/16"
24	11M7015	1	Cotter Pin	3.200 X 25 mm
25	19M7815	1	Screw	M12 X 60
26	M71076	1	Bushing	-
27	M85540	1	Lock Nut	-
28	AM134434	1	Hydraulic Hose	Turn, RH
29	R44302	1	Tie Band	-
30	M143098	1	Plate	Hydraulic Line
31	19M7866	2	Screw	M8 X 20
32	AM136898	1	Hydraulic Hose	Turn, LH
33	M153115	2	Bushing	-

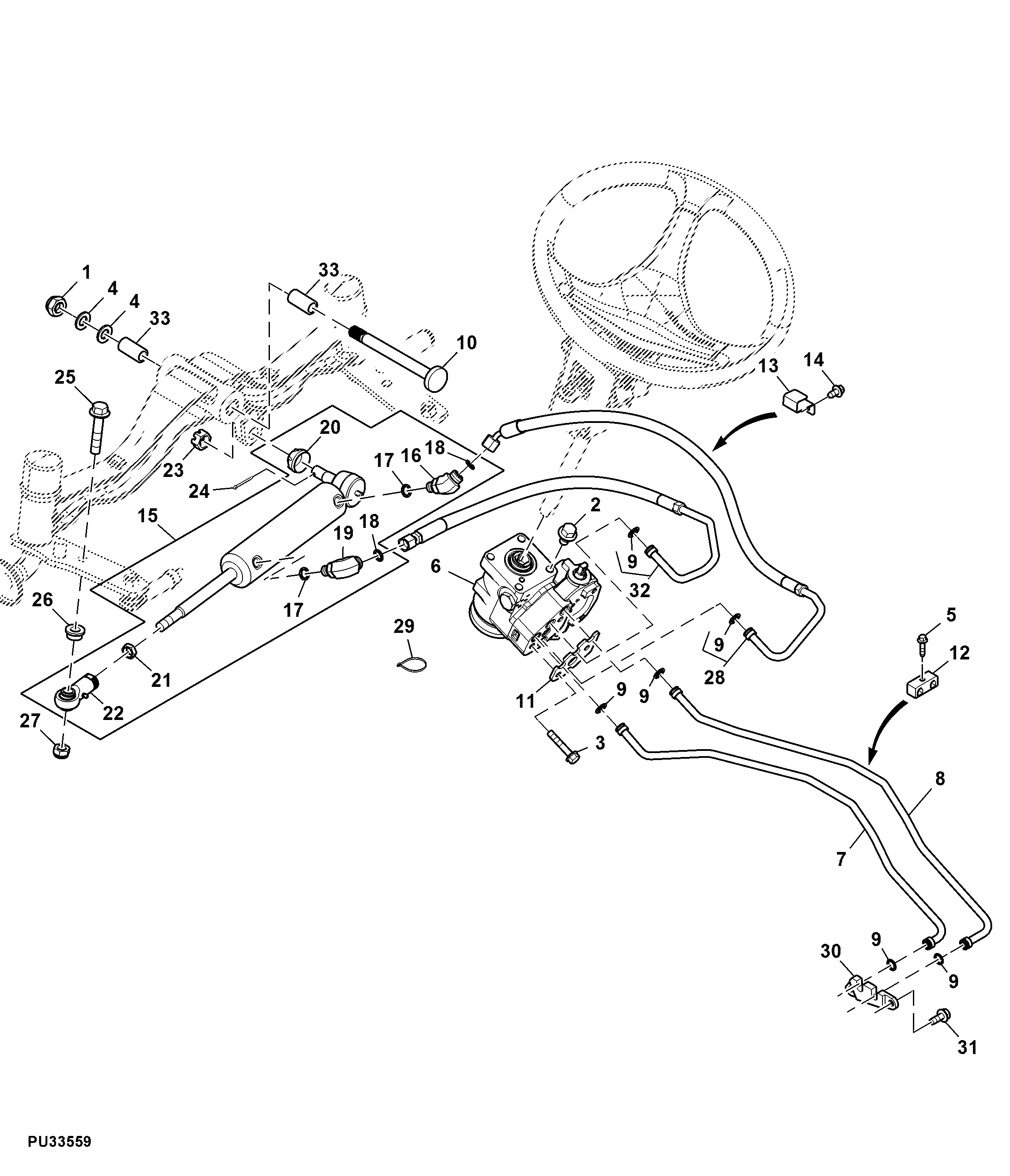

Hydraulic Lines, Steering System ( - 110000)
