Открытый узел

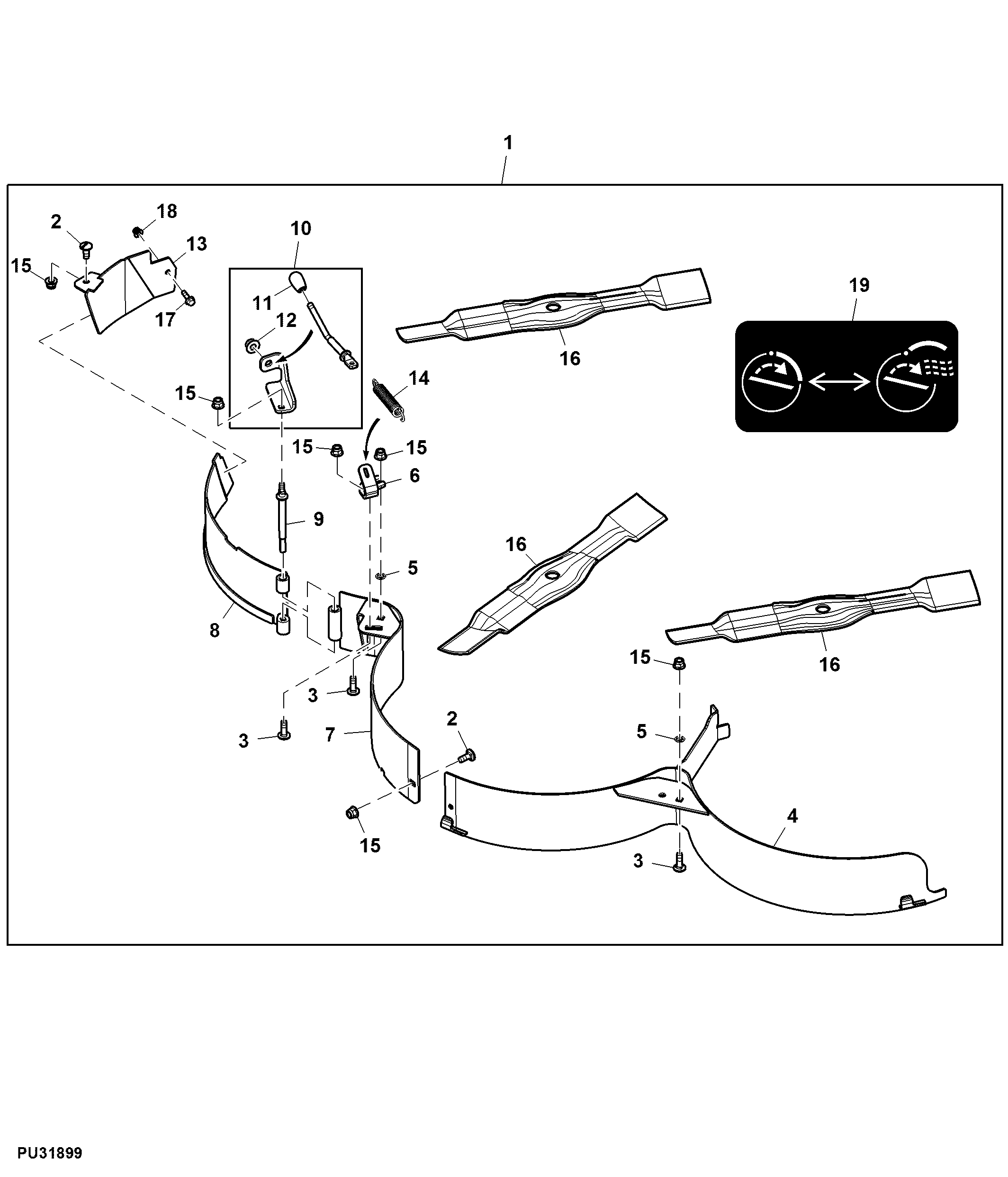

Grass Mulch Control Kit, 54A inch (110001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10706	1	Kit	Components on Seperate Page SUB FOR BM24994
1	BM24994	1	Kit	-
2	03M7184	2	Bolt	M8 X 20
3	03M7185	3	Bolt	M8 X 25
4	AUC14044	1	Deflector	SUB FOR AM144826; LH
5	M84309	2	Nut	-
6	M175528	1	Bracket	-
7	AUC14045	1	Deflector	SUB FOR AM144825; RH
8	AM144827	1	Deflector	Control Gate
9	M170776	1	Shaft	-
10	AM147248	1	Handle Kit	-
11	M177351	1	Knob	Control Lever
12	E63526	1	Nut	-
13	AM144828	1	Deflector	Control Stop
14	M176321	1	Spring	-
15	14M7396	6	Lock Nut	M8
16	M177791	3	Mower Blade	-
17	19M7862	1	Screw	M6 X 20
18	14M7397	1	Lock Nut	M6
19	M172795	1	Label	Mulch Control

Grass Mulch Control Kit, 54A inch (110001 - )

Нет текстового описания
