Открытый узел

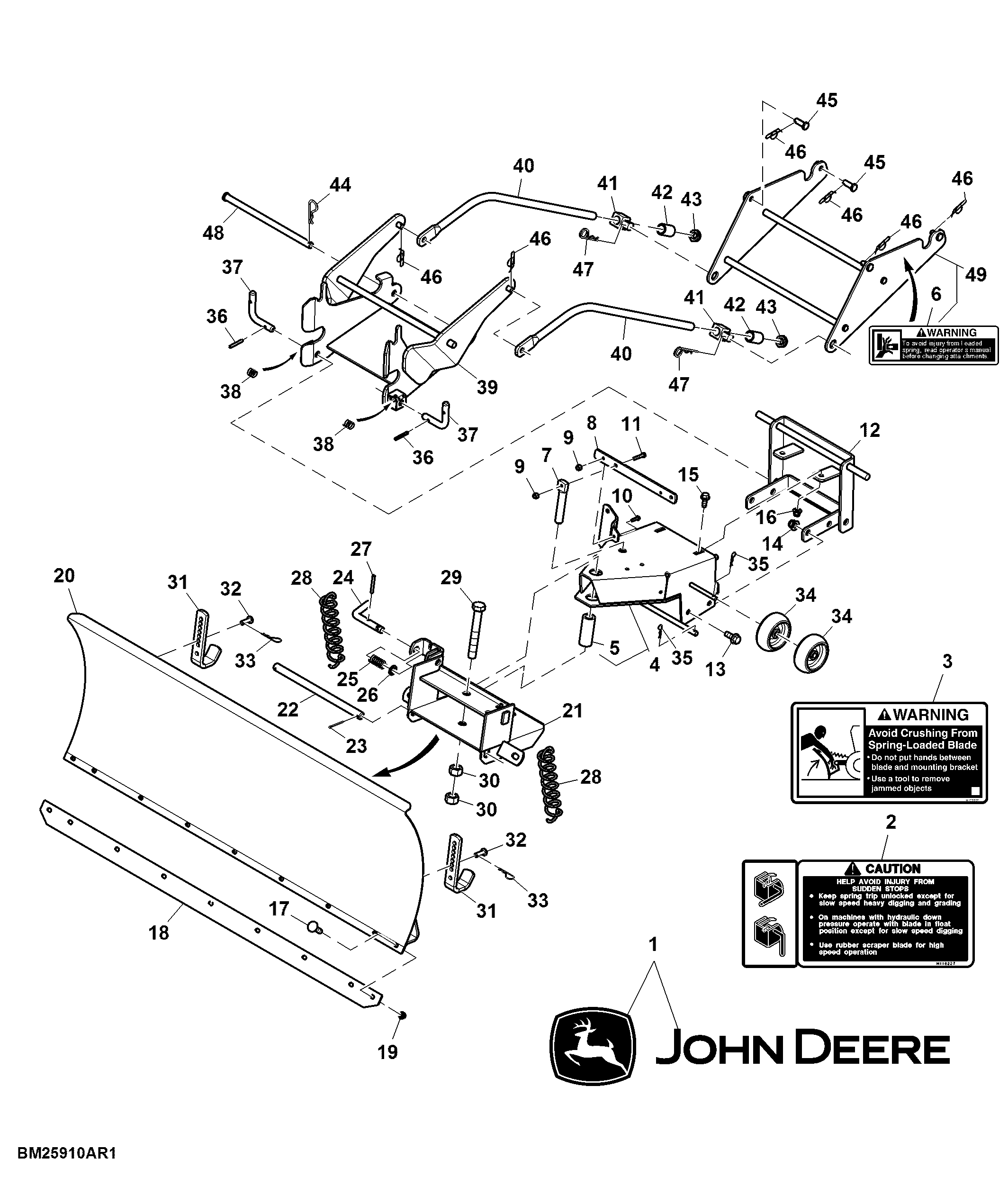

Front Blade, 48 inch (110001 - )

Front Blade, 48 inch (110001 - )

Front Blade, 48 inch (110001 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Front Blade, 48 inch (110001 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD5777	1	Label	-
2	M118227	1	Label	Caution
3	M175517	1	Label	Warning
4	AM124751	1	Arm	-
5	M42743	1	Bushing	-
6	M174797	2	Label	Pinch Point
7	M120445	1	Pin Fastener	-
8	M142883	1	Strap	Handle
9	14M7528	2	Lock Nut	M6
10	19M7077	1	Cap Screw	M6 X 20
11	19M7874	1	Cap Screw	M6 X 30
12	AM135128	1	Bracket	Blade Mount
13	19M7789	4	Screw	M12 X 30
14	14M7401	4	Lock Nut	M12
15	19M7785	2	Screw	M10 X 25
16	14M7465	2	Lock Nut	M10
17	03M7185	9	Bolt	M8 X 25
18	M120139	1	Strap	-
19	E63525	9	Nut	-
20	AM119468	1	Blade	-
21	AM101487	1	Frame	-
22	M42733	1	Shaft	-
23	11M7087	2	Cotter Pin	4 X 40 mm
24	M155283	1	Pin	Blade Lock Out
25	M91079	1	Compression Spring	-
26	24H1658	1	Washer	21/32" X 1" X 0.060"
27	34H386	1	Spring Pin	1/4" X 2"
28	S2827M	2	Spring	-
29	19H2001	1	Cap Screw	3/4" X 5-1/2"
30	14H1058	2	Nut	3/4"
31	M147167	2	Runner	-
32	M40569	2	Pin Fastener	-
33	M40461	2	Pin	-
34	M121038	2	Wheel	Gage
35	J16931	2	Pin	-
36	34H385	2	Spring Pin	1/4" X 1-3/4"
37	M97609	2	Pin	-
38	M42578	2	Compression Spring	-
39	AM147137	1	Hitch	Attach, Front
40	M175563	2	Link	Attachment Lift Wireform, Front
41	TCU17245	2	Swivel	Deck Lift Assist Rod
42	UC12729	2	Spacer	-
43	N101345	2	Lock Nut	-
44	A3581R	1	Spring Locking Pin	-
45	45M7084	2	Pin Fastener	12 X 35 mm
46	M154221	6	Cotter Pin	-
47	A15146	2	Pin	-
48	M151731	1	Pin Fastener	-
49	AM147899	1	Lift Arm	W/ Labels, Rear
