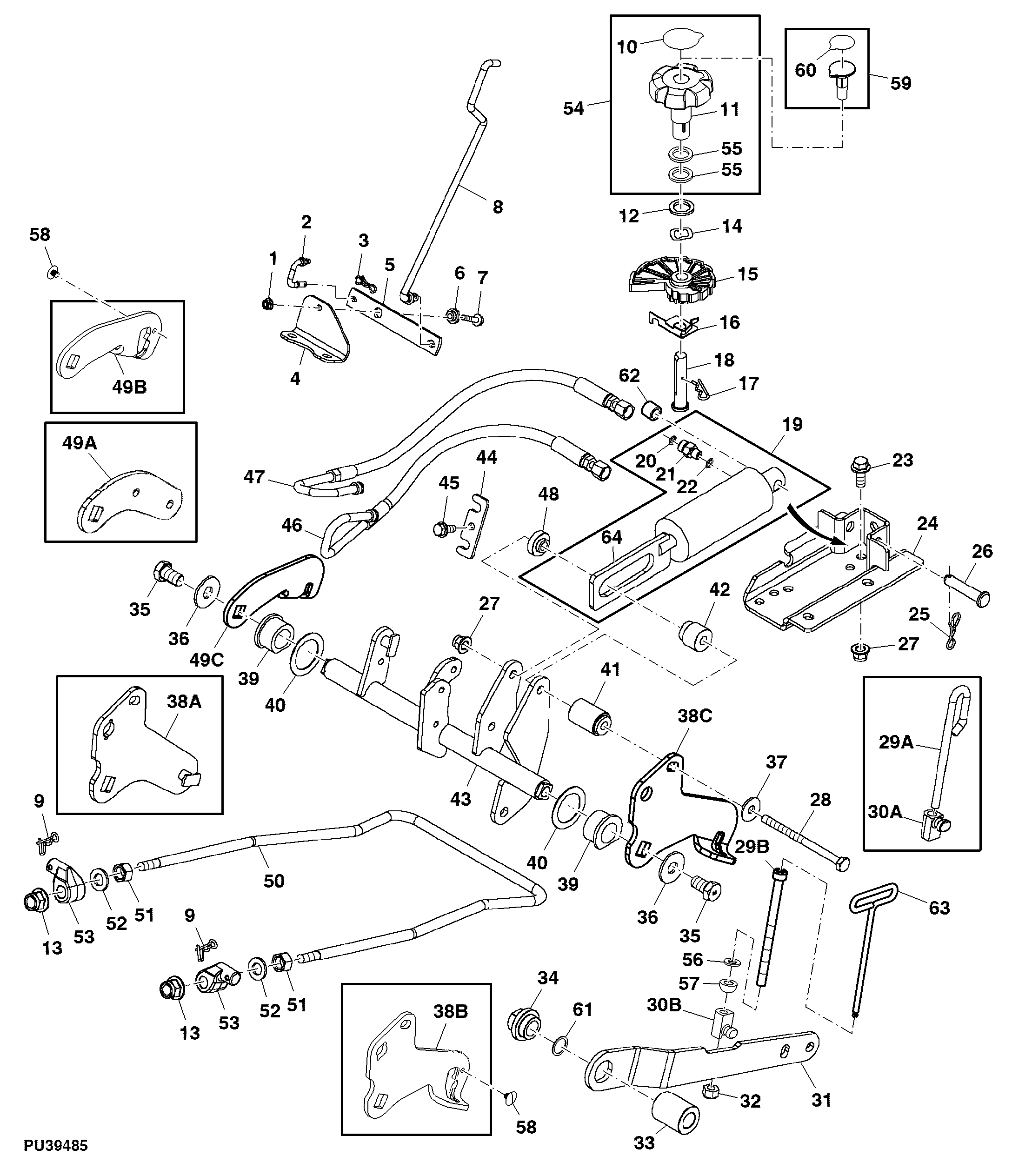

Открытый узел

Lift Cylinder and Hydraulic Hoses

Lift Cylinder and Hydraulic Hoses

Lift Cylinder and Hydraulic Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lift Cylinder and Hydraulic Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7303	1	Flange Nut	M6
2	M152850	1	Hook	ORDER M178250
2	M178250	1	Hook	-
3	M146729	1	Spring Locking Pin	-
4	M152848	1	Plate	Pivot
5	M152671	1	Strap	Selective Control Valve Control
6	M120376	1	Bushing	-
7	19M7863	1	Screw	M6 X 25
8	M152552	1	Rod	ORDER M174957; Spool Valve
8	M174957	1	Rod	Spool Valve
9	M154221	2	Cotter Pin	-
10	M169723	1	Label	-
11	M153802	1	Knob	Depth Stop
12	24H1658	1	Washer	21/32" X 1" X 0.060"
13	14M7401	2	Lock Nut	M12
14	M87534	1	Spring Washer	-
15	M157490	1	Cam	SUB FOR M152233; Depth Stop
16	M152273	1	Spring	-
17	J16931	1	Pin	-
18	M152777	1	Pin	-
19	AM134748	1	Hydraulic Cylinder	ORDER AM148418 AND (2) 38H1159
20	R28782	2	O-Ring	-
21	38H1159	2	Adapter Fitting	-
22	T77814	2	O-Ring	-
23	19M7785	2	Screw	M10 X 25
24	AM134713	1	Bracket	-
25	M144705	1	Spring Locking Pin	-
26	45M7043	1	Pin Fastener	12 X 60 mm
27	14M7465	3	Lock Nut	M10
28	M153909	1	Bolt	-
31	M155044	2	Lift Arm	-
32	M85516	2	Lock Nut	-
33	M152944	1	Spacer	-
34	M157431	2	Bushing	SUB FOR M151131
35	M807380	2	Bolt	-
36	M153832	2	Washer	-
37	24M7178	1	Washer	10.500 X 30 X 2.500 mm
39	M157432	2	Bushing	-
39	M152517	2	Bushing	-
40	M153594	2	Washer	-
41	M152221	1	Spacer	-
42	M151460	1	Spacer	-
43	AM134867	1	Rockshaft	-
44	M152818	1	Plate	-
45	19M7866	1	Screw	M8 X 20
46	AM134436	1	Hydraulic Hose	Lower
47	AM134435	1	Hydraulic Hose	Lift
48	M152535	1	Spacer	-
50	M157568	1	Rod	SUB FOR M153771; Front Draft
51	14M7275	2	Nut	M12
52	24M7047	2	Washer	13 X 24 X 2.500 mm
53	M155101	2	Trunnion	ORDER UC14170
53	UC14170	2	Trunnion	-
54	AM144333	1	Dial Knob	-
55	24H1746	2	Washer	25/32" X 1-1/8" X 0.120"
56	24M7040	2	Washer	11 X 20 X 2 mm
57	M131640	2	Ball	-
58	M111583	2	Plug	-
59	AM136872	1	Gauge	Deck Leveling
60	M156707	1	Label	Deck Leveling
61	24H1474	2	Washer	1-5/32" X 1-1/2" X 0.060"
62	ET15515	1	Spacer	-
63	M162737	1	Wrench	-
64	AM148418	1	Cylinder	-
29A	M153587	2	Rod	-
29B	M162724	2	Screw	-
29B	M164280	2	Socket Head Screw	-
30A	M152770	2	Lift Link	-
30B	M164279	2	Lift Link	-
30B	M161754	2	Lift Link	NLA; ORDER M164279 AND M164280
38A	AM134841	1	Plate	LH
38B	M164261	1	Plate	NLA; ORDER M172253; SUB FOR M161767; LH
38C	M172253	1	Plate	LH
49A	AM134842	1	Plate	RH
49B	M164262	1	Plate	NLA; ORDER M172254; SUB FOR M161768; RH
49C	M172254	1	Plate	RH
