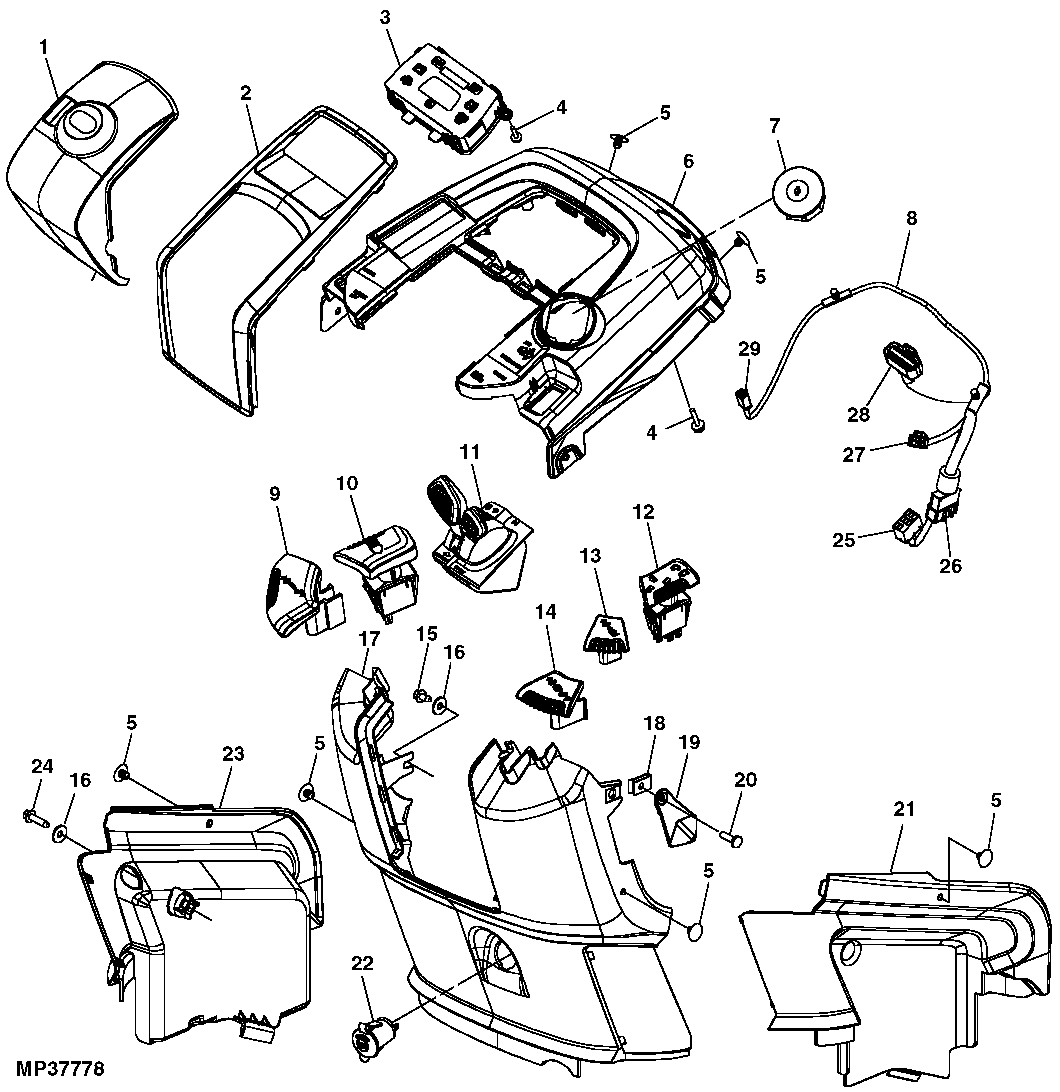

Instrument Panel ( - 020000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M152355	1	Panel	Upper
2	M152353	1	Instrument Panel	-
3	AM134432	1	Display Module	-
4	GX24487	4	Screw	SUB FOR M71217
5	M111583	6	Plug	-
6	M153798	1	Instrument Panel	NLA; ORDER AM137353
6	AM137353	1	Instrument Panel	-
7	AM133596	1	Switch	Ignition
8	AM135018	1	Instrument PNL WRG Harness	-
9	M152926	1	Lever	Lift
10	AM135132	1	Switch	Light
11	AM136026	1	Lever	Throttle / Choke
12	AM135131	1	Switch	PTO
13	M160830	1	Lever	SUB FOR M152917; Cruise Control
14	M152916	1	Lever	Park Brake
15	37M7458	2	Screw	M6 X 12
16	24M7139	4	Washer	6.400 X 18 X 1.600 mm
17	AM135599	1	Instrument Panel	Lower
18	M84972	2	Nut	-
19	M154546	2	Latch	Hood
20	GX20411	2	Screw	-
21	M153799	1	Panel	RH
22	GY20768	1	Socket Outlet	NLA; ORDER M166830
22	M166830	1	Socket Outlet	-
23	M153801	1	Panel	LH
24	37M7091	2	Screw	M6 X 25
25	M133149	1	Electrical Connector Assy	PTO
26	-	1	Part 28	Wiring Harness
27	M90206	1	Elec. Connector Terminal	Key Switch
28	57M8484	1	Elec. Connector Housing	Module
29	57M8813	1	Elec. Connector Housing	Light
30	GY20680	1	Key	(Not Illustrated) SUB FOR AM135345; Ignition
