Frame, Belt Drive and Idlers, Tiller, 30 inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7465	2	Lock Nut	M10
2	14M7396	8	Lock Nut	M8
3	03M7192	1	Bolt	M10 X 30
4	26H77	2	Shaft Key	3/16" X 3/4"
5	24M7178	3	Washer	10.500 X 30 X 2.500 mm
6	24M7055	4	Washer	8.400 X 16 X 1.600 mm
7	22H843	4	Set Screw	3/8" X 7/16"
8	19M8319	2	Screw	M8 X 50
9	19M7786	1	Screw	M10 X 30
10	M122123	1	Arm	Idler
11	JD8802	2	Needle Bearing	-
12	AM124346	2	Idler	OD = 77.724 mm, Flat, Sheave
13	AM135590	1	Frame	-
14	S138M	2	Extension Spring	Tension
15	N5425DN	2	Seal	-
16	M153655	1	V-Belt	LGTH = 1691 mm, TK = 12.45 mm, WIDTH = 12.45 mm, Primary
17	M76615	2	Washer	-
18	M75660	1	Pulley	OD = 222.450 mm, Sheave
19	M141488	1	Arm	Idler
20	M40378	2	Washer	-
21	M72226	1	Pulley	OD = 122.3 mm
22	M72227	1	Drive Shaft	Front Belt
23	AM135215	1	Bracket	LH
24	M134732	2	Latch	-
25	M134130	2	Pin Fastener	-
26	11M7080	2	Cotter Pin	2.500 X 16 mm
27	M88183	2	Ring	Locking
28	AM135214	1	Bracket	RH
29	03M7185	4	Bolt	M8 X 25
30	JD7844	1	Lubrication Fitting	-
31	M153418	2	Spacer	-
32	14M7401	2	Lock Nut	M12
33	M120538	1	Angle	Primary Belt Idler
34	19M9804	2	Screw	M12 X 45

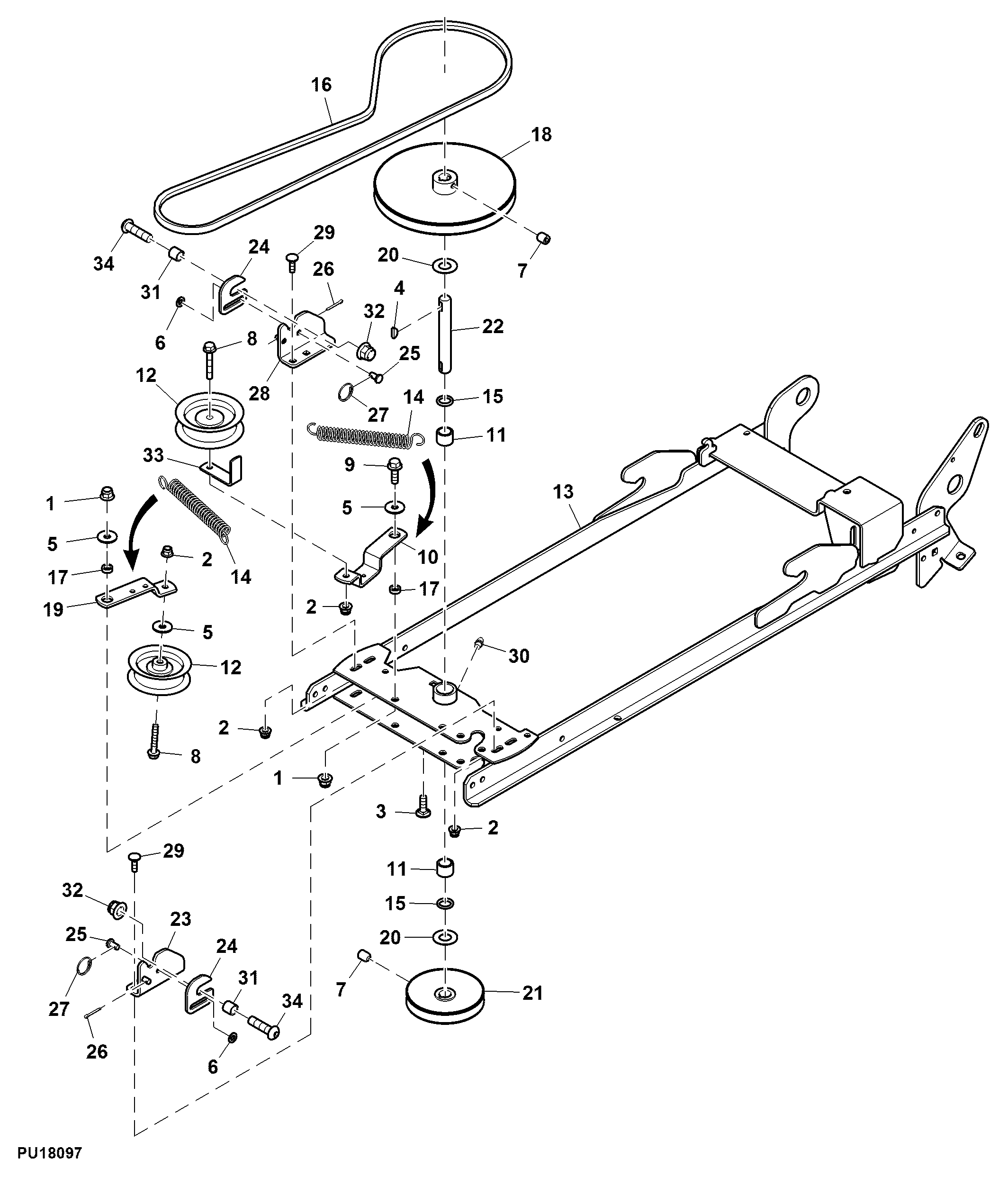

Frame, Belt Drive and Idlers, Tiller, 30 inch
