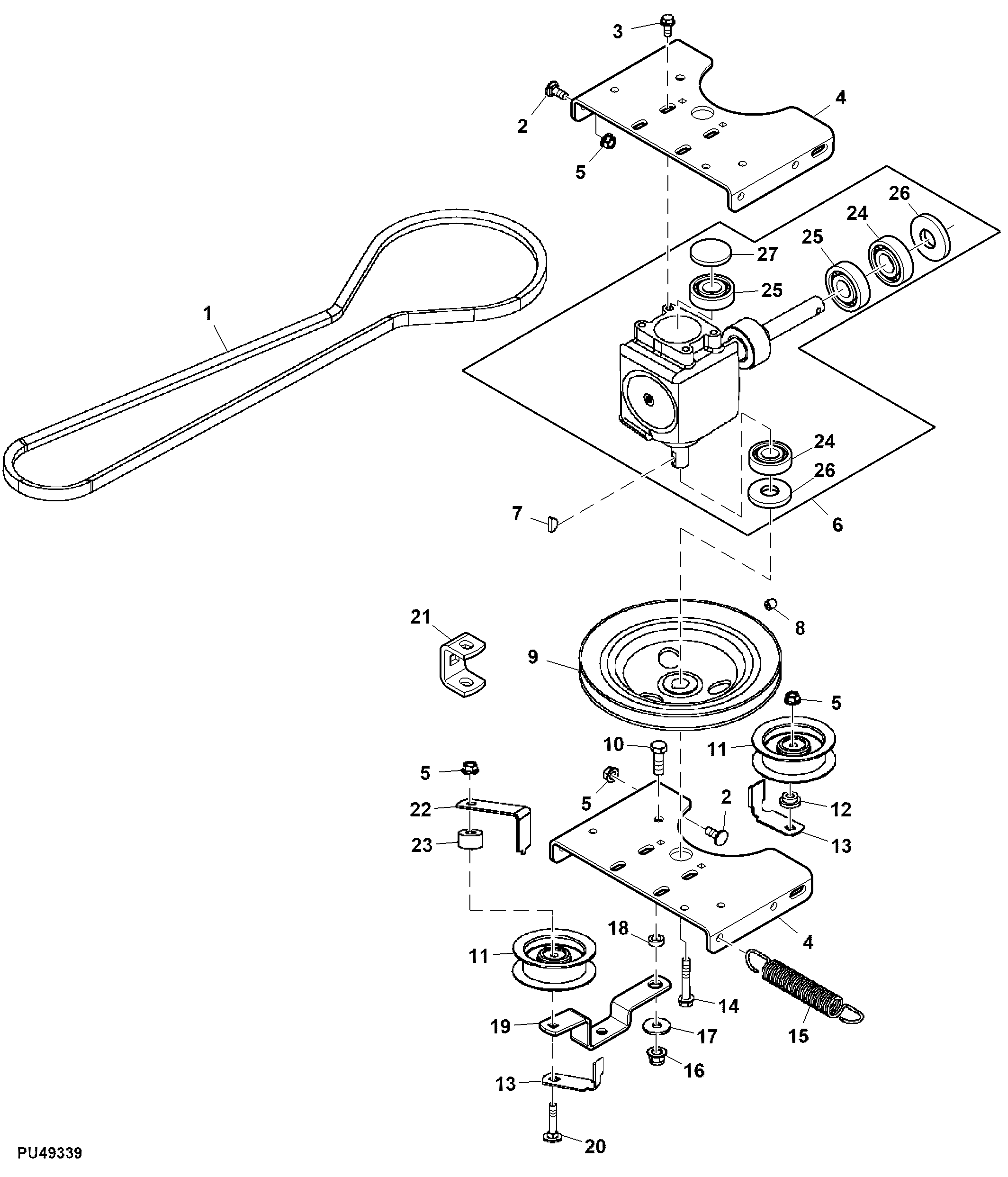

Drive Belt and Idlers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M174506	1	V-Belt	LGTH = 1985.3 mm, TK = 11.1 mm, WIDTH = 17 mm, Primary Drive SUB FOR M149970
2	03M7184	9	Bolt	M8 X 20
3	19M7866	4	Screw	M8 X 20
4	UC17129	2	Bracket	SUB FOR M150427
5	E63525	11	Nut	-
6	AM142006	1	Bevel Gear Drive	INCLUDES UC13983, UC13984, UC13985 AND UC13986; Input
7	26H77	1	Shaft Key	3/16" X 3/4"
8	UC28574	2	Set Screw	-
9	AM134208	1	Sheave	-
10	19M7168	1	Cap Screw	M10 X 30
11	AUC17921	2	Pulley	OD = 92.2 mm, Flat Idler SUB FOR GY00054 OR AM146880
12	M110316	1	Washer	-
13	M151940	2	Guide	Belt
14	19M8319	1	Screw	M8 X 50
15	M158756	1	Extension Spring	SUB FOR APPL M155068
16	14M7465	1	Lock Nut	M10
17	24M7178	1	Washer	10.500 X 30 X 2.500 mm
18	M76615	1	Washer	Idler Arm Pivot
19	M154582	1	Arm	ORDER M172016
19	M172016	1	Arm	-
20	03M7095	1	Bolt	M8 X 60
21	M110335	1	Bracket	-
22	M154563	1	Bracket	Belt
23	M78494	1	Spacer	Traction Drive Pulley
24	UC13983	2	Ball Bearing	-
25	UC13984	2	Ball Bearing	-
26	UC13985	2	Seal	-
27	UC13986	1	Seal	-
