Открытый узел

Wiring Harness (050001 - 070000)

Wiring Harness (050001 - 070000)

Wiring Harness (050001 - 070000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

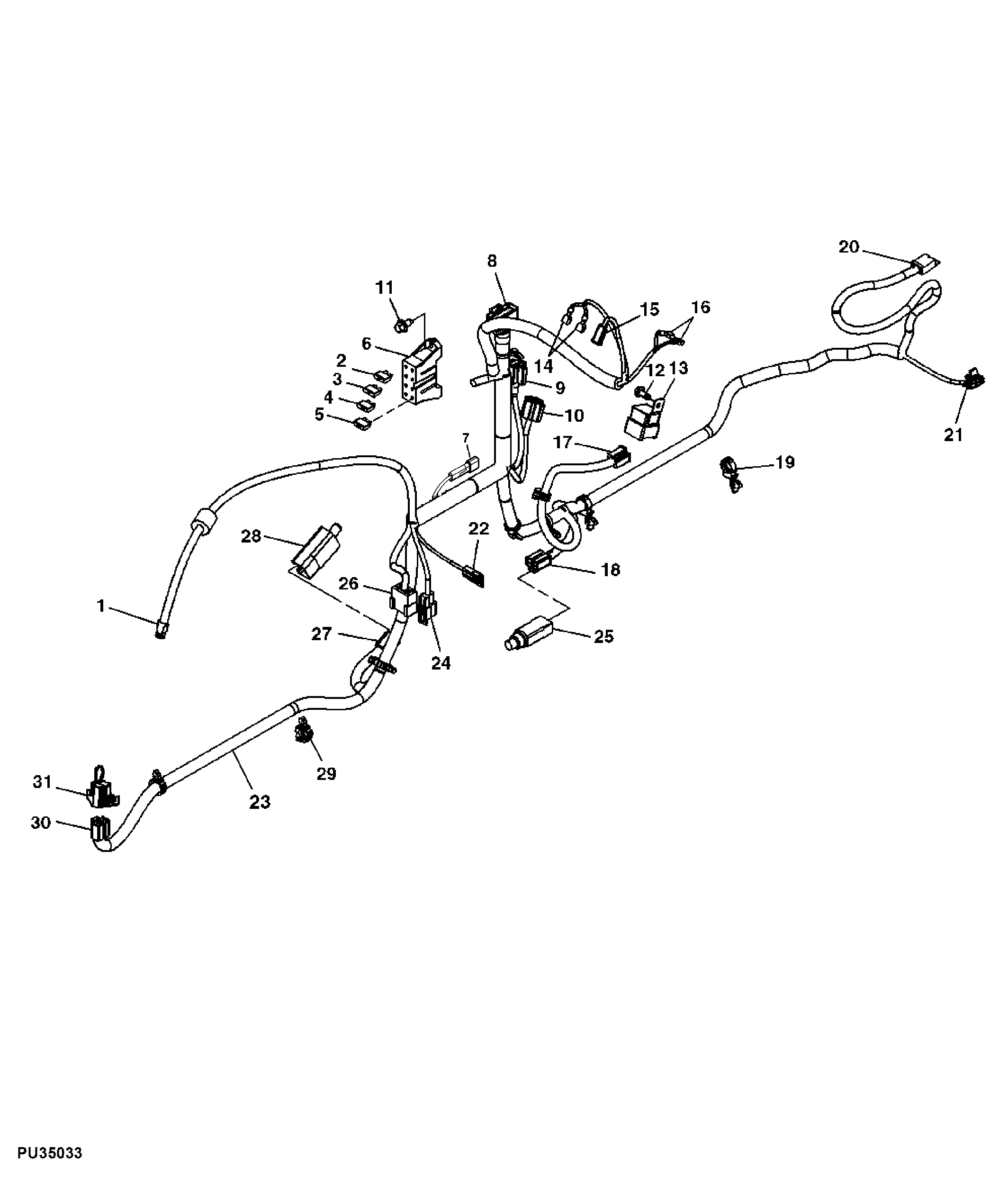

Wiring Harness (050001 - 070000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z40696	1	Socket	-
2	99M7065	1	Fuse	-
3	57M7121	1	Fuse	-
4	57M7120	1	Fuse	-
5	99M7064	1	Fuse	-
6	57M8828	1	Elec. Connector Accessory	-
7	AM122590	1	Diode	-
8	57M10115	1	Elec. Connector Housing	INSTRUMENT PANEL
9	57M9497	1	Elec. Connector Housing	OVER TEMP RELAY
10	57M9497	1	Elec. Connector Housing	STARTER RELAY
11	37H94	2	Screw	0.216" X 1/2"
12	37M7458	1	Screw	M6 X 12
13	AM106305	1	Relay	-
14	-	2	Part 14	(TO HORN)
15	57M8812	1	Elec. Connector Housing	BACK UP ALARM
16	-	2	Part 16	HORN SWITCH
17	57M8812	1	Elec. Connector Housing	POWER PORT
18	M90206	1	Elec. Connector Terminal	REVERSE SWITCH
19	57M9647	2	Clip	-
20	57M7974	1	Electrical Connector Assy	SEAT
21	57M7309	1	Elec. Connector Housing	FUEL SENDER
22	T28585	1	Electrical Connector Assy	GROUND
23	AM141126	1	Chassis Wiring Harness	(A), Main
23	AM141561	1	Chassis Wiring Harness	(B), Main
24	T28586	1	Electrical Connector Assy	PTO CLUTCH
25	LVA13307	1	Switch	REVERSE
26	57M9487	1	Elec. Connector Housing	(TO ENGINE)
27	M90206	1	Elec. Connector Terminal	BRAKE SWITCH
28	AMT469	1	Switch	BRAKE
29	57M9638	1	Clip	-
30	M90206	1	Elec. Connector Terminal	HOOD SWITCH
31	AM141048	1	Jumper	(A)
31	AM141577	1	Jumper	(B)
..	AM141128	1	Chassis Wiring Harness	(INCLUDES PARTS MARKED (A))
..	AM141557	1	Chassis Wiring Harness	(INCLUDES PARTS MARKED (B))
