Открытый узел

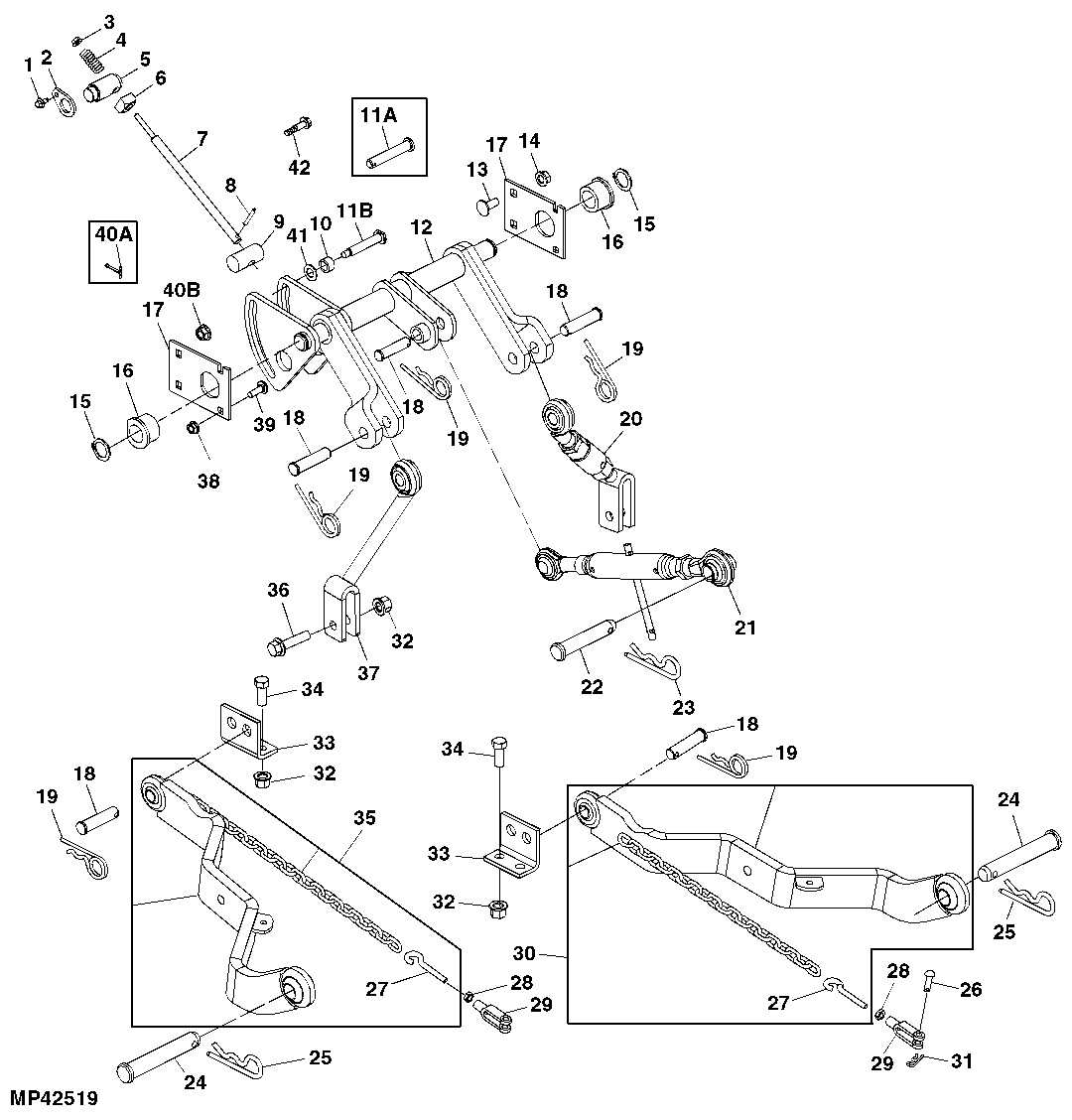

THREE-POINT HITCH KIT (CATEGORY 1)

THREE-POINT HITCH KIT (CATEGORY 1)

THREE-POINT HITCH KIT (CATEGORY 1)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

THREE-POINT HITCH KIT (CATEGORY 1)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7092	1	Screw	M8 X 16
2	M144434	1	Retainer	-
3	14M7396	1	Lock Nut	M8
4	M82163	1	Compression Spring	-
5	M144716	1	Pivot	-
6	14H955	1	Nut	5/8"
7	M144439	1	Rod	DEPTH CONTROL
8	34M7036	1	Spring Pin	5 X 45 mm
9	M141752	1	Pivot	-
10	M40509	1	Spacer	-
12	AM130783	1	Rockshaft	-
13	03M7191	4	Bolt	M10 X 25
14	E63526	4	Nut	-
15	W23122	2	Snap Ring	-
16	M152517	2	Bushing	(SUB FOR M117488)
17	M114754	2	Reinforcement	-
18	M146739	5	Pin	-
19	A3581R	5	Spring Locking Pin	-
20	AM130970	1	Link	RH (ADJUSTABLE)
21	AUC12533	1	Center Link	SUB FOR AM130992; Upper
22	R58262	1	Pin	-
23	M41728	1	Pin	-
24	R58261	2	Pin	-
25	M41728	2	Pin	-
26	U11004	2	Pin Fastener	-
27	M43289	1	Eyebolt	-
28	14H882	2	Nut	5/16"
29	L299T	2	Yoke	-
30	AM132946	1	Link	RH LOWER
31	J16931	2	Pin	-
32	14M7401	6	Lock Nut	M12
33	M124214	2	Angle	-
34	19M7285	4	Cap Screw	M12 X 30
35	AM132945	1	Link	LH LOWER
36	19M8306	2	Screw	M12 X 50
37	AM130700	1	Lift Link	LH
38	E63525	4	Nut	-
39	03M7185	4	Bolt	M8 X 25
41	24H1341	1	Washer	17/32" X 15/16" X 0.060", (USE WITH BM21263 OR BM21801)
42	19M7867	2	Screw	M8 X 25
11A	M121890	1	Pin	(USE WITH BM21263 OR BM21801)
11B	R117113	1	Screw	USE WITH BM22286; SUB FOR APPL M156163
40A	11M7015	1	Cotter Pin	3.200 X 25 mm, (USE WITH BM21263 OR BM21801)
40B	14M7296	1	Flange Nut	M10, (USE WITH BM22286)
