Chute Control, Cylinder And Hoses, 46 inch Snow Thrower

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	3	Cap Screw	3/8" X 2-1/4"
2	24M7178	3	Washer	10.500 X 30 X 2.500 mm
3	03M7119	1	Bolt	M8 X 50
4	M145165	2	Bracket	-
5	AM35487	3	Idler	-
6	M47398	2	Spacer	-
7	M96907	1	Spacer	-
8	M147415	2	Washer	-
9	E50102	3	Lock Nut	-
10	14M7396	2	Lock Nut	M8
12	R28782	2	O-Ring	-
13	38H1003	2	Elbow Fitting	-
14	T77814	6	O-Ring	-
15	AM131723	1	Hydraulic Hose	-
16	AM131722	1	Hydraulic Hose	-
17	38H1009	2	Elbow Fitting	-
18	R26448	2	O-Ring	-
19	M145979	2	Orifice	-
20	AM102420	2	Hydr. Quick Coupler Plug	-
21	M132021	1	Cap	YELLOW
22	M132022	1	Cap	SILVER
23	R44302	2	Tie Band	-
24	M145536	1	Plate	-
25	19M7323	1	Cap Screw	M8 X 40
26	24M7207	1	Washer	8.400 X 24 X 2 mm
27	24H1621	1	Washer	11/32" X 1" X 0.220"
28	M119517	1	Washer	-
11A	AM130451	1	Hydraulic Cylinder	ORDER AM147211
11B	AM147211	1	Hydraulic Cylinder	-

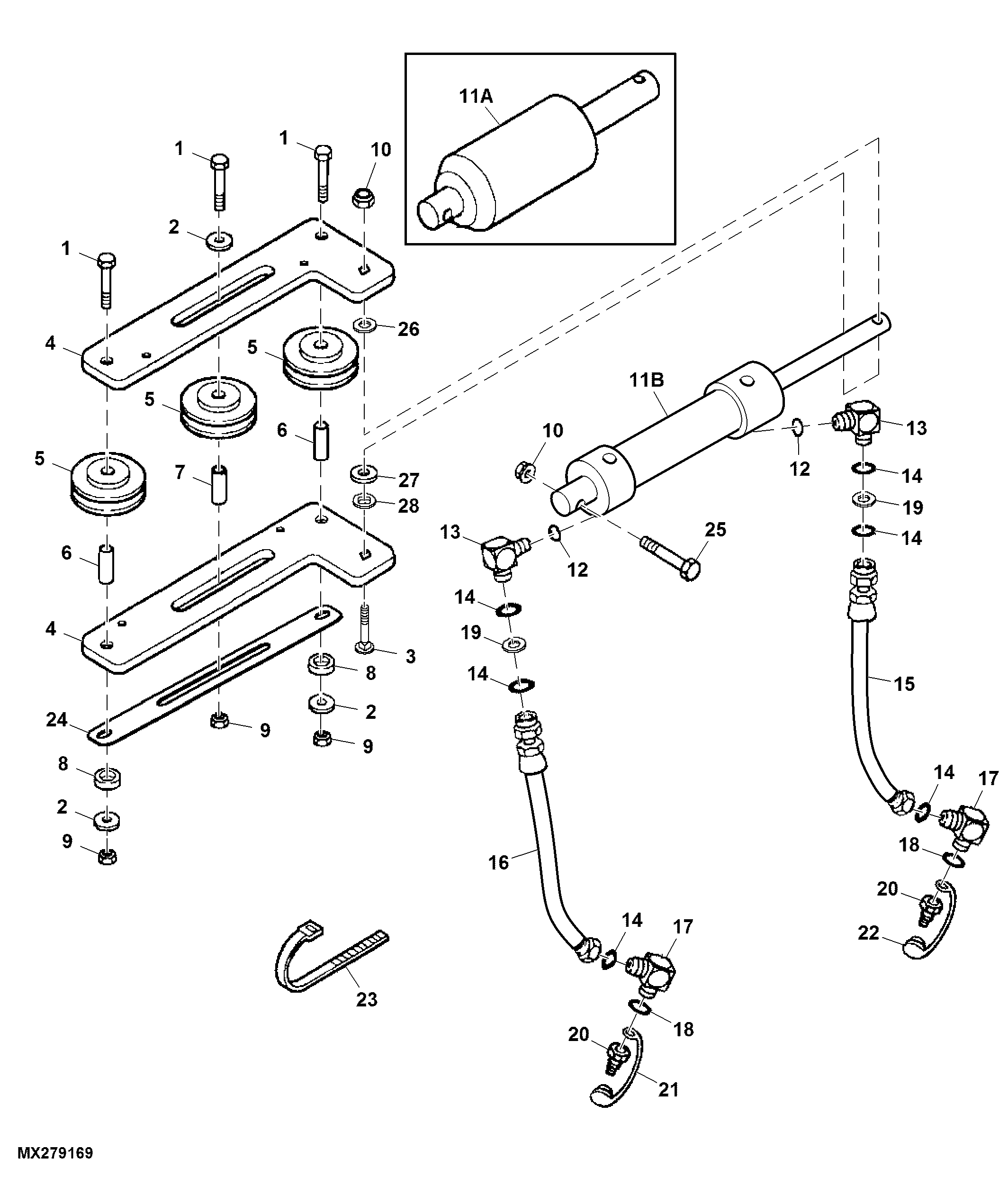

Chute Control, Cylinder And Hoses, 46 inch Snow Thrower

Нет текстового описания
